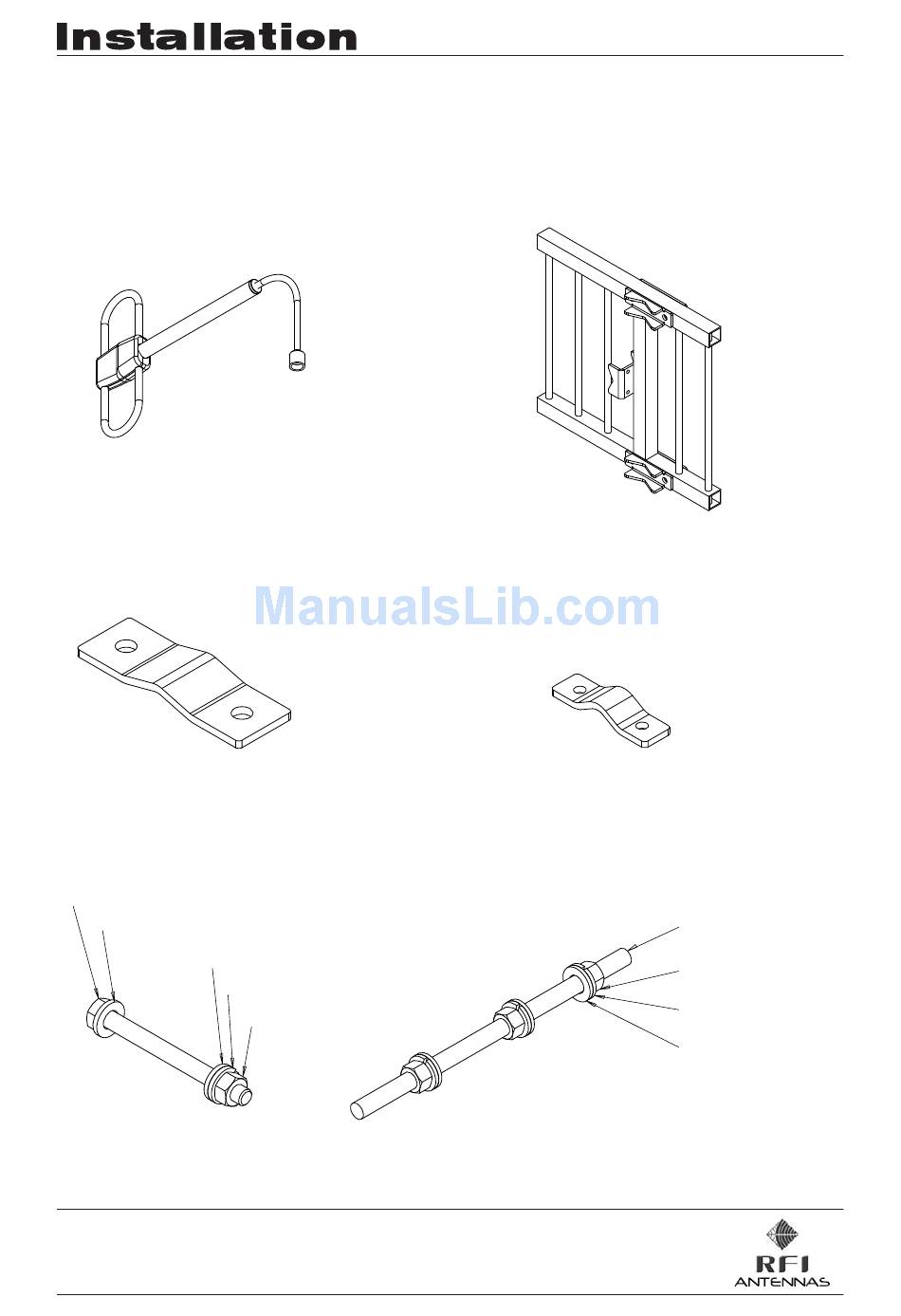

406-512 MHz FSA10-67-DIN ASSEMBLY INSTRUCTIONS Before assembling your antenna please ensure that all the components below are included in the kit. SMD40-67-DIN DIPOLE ASSEMBLY QTY: 1 M-8570 FLAT SCREEN ASSEMBLY QTY: 1 LARGE CLAMP PLATE SMALL CLAMP PLATE QTY: 2 QTY: 1 M6X65 (2.5"...
406-512 MHz FSA10-67-DIN ANTENNA ASSEMBLY STEP 1: ASSEMBLE DIPOLE TO FLAT SCREEN AS PICTURED BELOW ENSURING THE DIPOLE TO SCREEN SPACING IS SET CORRECTLY AND THE DIPOLE DRAINHOLE IS FACING DOWNWARDS. USING THE M6 BOLT ASSEMBLY AND SMALL CLAMP PLATE INCLUDED IN THE KIT. TIGHTEN M6 BOLTS TO 10NM (7 lbf.ft)
406-512 MHz FSA10-67-DIN ASSEMBLY INSTRUCTIONS continued STEP 3: FIT THE CLAMP PLATES IN PLACE, TO ALLOW ATTACHMENT TO MOUNTING TUBE. LARGE CLAMP PLATE M12 NUT M12 SPRING WASHER M12 FLAT WASHER ANTENNA MOUNTING HARDWARE HAS BEEN DESIGNED TO ACCEPT MOUNTING TUBE DIAMETERS IN THE RANGE OF 50-75MM (2"-3").
Page 4
OUTRIGGER TOWER CLAMPS MOUNT POLE NOT SUPPLIED WITH ANTENNA. SCREENED ARRAY STRAIN RELIEVE FEED ASSEMBLY, FSA10-67-DIN CABLE BACK TO SUPPORT STRUCTURE. SEAL CONNECTOR WITH SUITABLE SELF AMALGAMATING TAPE. SCREENED ARRAY IS DESIGNED TO FIX TO A TOWER MOUNTED POLE OR TOWER LEG.
