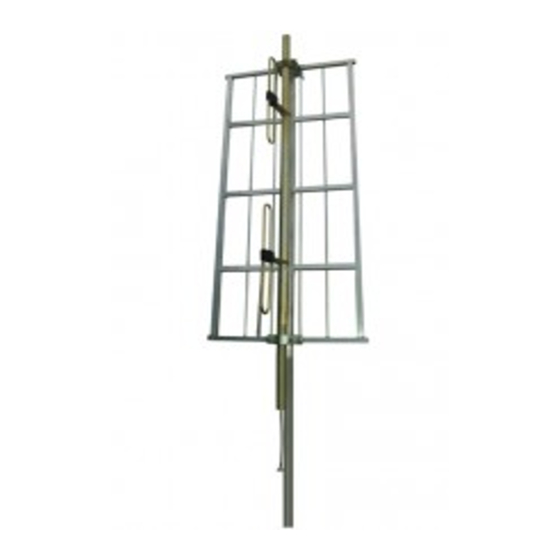

RFI FSA20-41-DIN Installation

RFI FSA20-41-DIN Installation

Advertisement

Quick Links

FSA20-41-DIN
COMPONENTS
ASSEMBLY INSTRUCTIONS
Before assembling your antenna please ensure that all the components below are included in the kit.
LARGE CLAMP PLATE
INS-40101-7
M-8566
SCREEN
QTY: 1
QTY: 4
www.bird-technologies.com
0A-20-41-DIN
DIPOLE ASSEMBLY
QTY: 1
M16 HEX NUT
M16 SPRING WASHER
M16 FLAT WASHER
M16x330 THREADED ROD
M16 STUD ASSEMBLY
QTY: 4
©RF Industries Pty Ltd 2009
148-174 MHz
PAGE 1 OF 4

Advertisement

loading
Need help?

Need help?

Do you have a question about the FSA20-41-DIN and is the answer not in the manual?

Questions and answers

Summary of Contents for RFI FSA20-41-DIN

  • Page 1 148-174 MHz FSA20-41-DIN COMPONENTS ASSEMBLY INSTRUCTIONS Before assembling your antenna please ensure that all the components below are included in the kit. 0A-20-41-DIN DIPOLE ASSEMBLY M-8566 QTY: 1 SCREEN QTY: 1 M16 HEX NUT M16 SPRING WASHER M16 FLAT WASHER...
  • Page 2: Antenna Assembly

    148-174 MHz FSA20-41-DIN ANTENNA ASSEMBLY STEP 1: ASSEMBLE THE DIPOLE TO THE SCREEN AS DEPICTED BELOW USING 2 OF THE 4 LARGE CLAMP PLATES AND THE 4 M16 STUD ASSEMBLIES INCLUDED IN THE KIT. TIGHTEN THE M16 NUTS TO 70Nm (50 lbf.ft).
  • Page 3: Assembly Instructions

    148-174 MHz FSA20-41-DIN ASSEMBLY INSTRUCTIONS continued STEP 2: WITH THE ANTENNA ASSEMBLY LOCATED ON THE MOUNTING TUBE ATTACH THE REMAINING 2 LARGE CLAMP PLATES AND TIGHTEN THE M16 NUTS CLAMPING THE ANTENNA ASSEMBLY TO THE MOUNTING TUBE. TIGHTEN TO 70Nm (50 lbf.ft)
  • Page 4 148-174 MHz FSA20-41-DIN ASSEMBLY INSTRUCTIONS continued TYPICAL INSTALLATION THESE ITEMS NOT INCLUDED IN ANTENNA KIT: SCREENED ARRAY ASSEMBLY OUTRIGGER FSA-20-41-DIN TOWER CLAMPS TOWER MOUNT POLE TYPICAL INSTALLATION SIDE VIEW SCREENED ARRAY IS DESIGNED TO BE FIXED TO A TOWER MOUNTED POLE...
