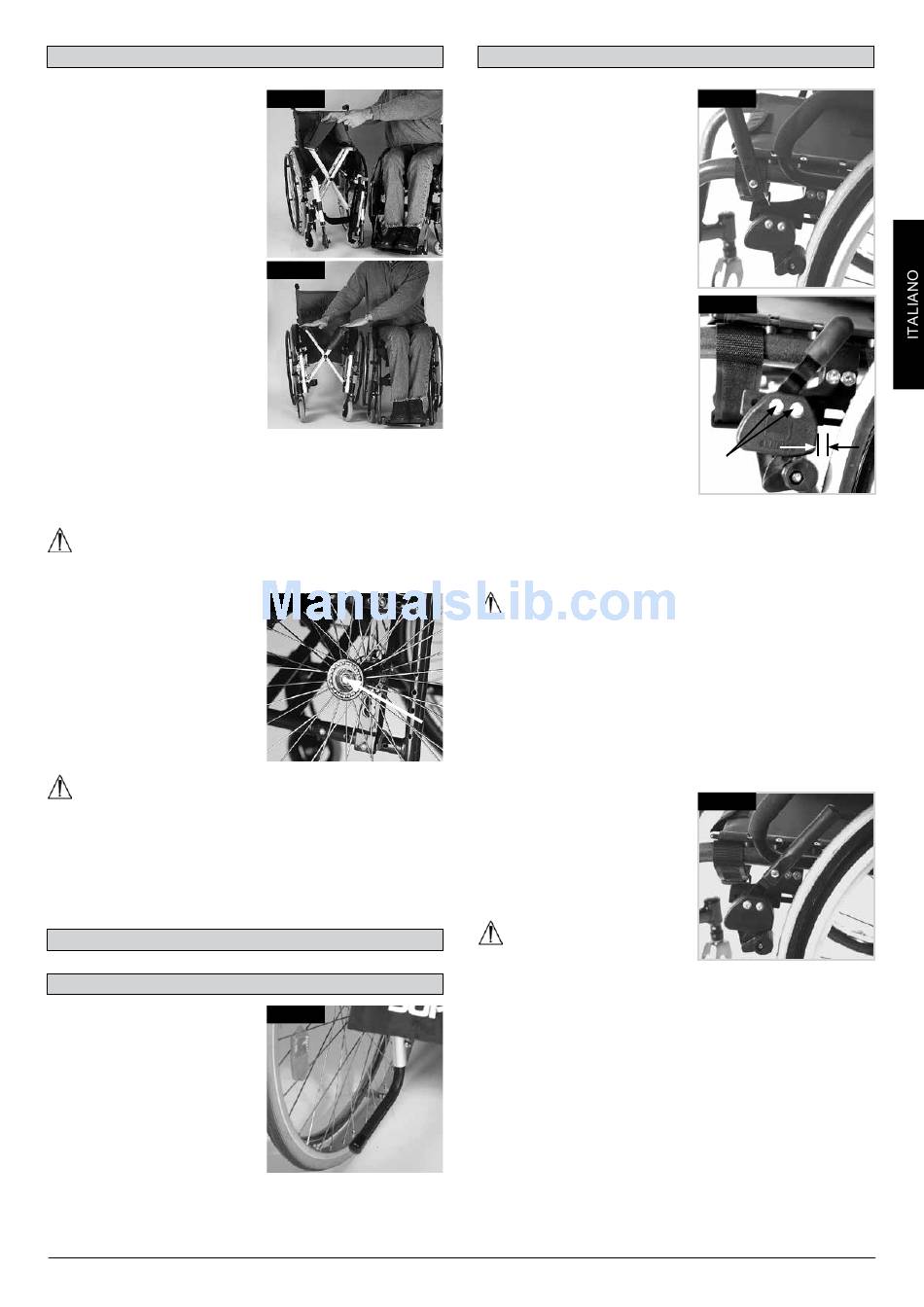

3.0 Uso

Chiusura
Per prima cosa togliere il
cuscino della carrozzina e
ribaltare la pedana unica o
gli appoggiapiedi separati.
Afferrare al centro, e da sotto,
il rivestimento della seduta e
tirarlo verso l'alto. La carrozzina
si richiuderà. A seconda del
modello, è possibile rimuovere
la pedana per ridurre al
minimo l'ingombro, ad es. per
trasportare la carrozzina in
auto. A questo scopo, sbloccare
la leva all'esterno e spostare
la pedana lateralmente quindi
estrarre la pedana dalla sua
sede. (Fig. 3.1)
Apertura
Prima di aprire la carrozzina,
liberare la staffa di chiusura.
Premere sui tubi della seduta (vedere figura). La
carrozzina si aprirà. Spingere quindi i tubi nel supporto.
Per facilitare la procedura di apertura, inclinare
leggermente la carrozzina in modo che su una delle ruote
posteriori non vi sia alcun carico. (Fig. 3.2)
AVVERTENZA!
Fare attenzione a non schiacciarsi le dita!
Asse ad estrazione rapida
delle ruote posteriori (Fig.
3.3)
Le ruote posteriori sono dotate
di assi ad estrazione rapida. Le
ruote possono essere estratte
o inserite senza l'uso di utensili.
Per togliere una ruota basta
premere il pulsante posizionato
sull'asse ad estrazione rapida
(1) ed estrarla.
ATTENZIONE!
Per montare le ruote posteriori, l'inserimento dell'asse
ad estrazione rapida nel telaio deve avvenire premendo
e tenendo premuto il relativo pulsante. Rilasciando il
pulsante la ruota sarà ben inserita all'interno del suo
supporto. Il pulsante di estrazione rapida deve ritornare
nella posizione iniziale.

4.0 Opzioni

Pedana per ribaltamento
La pedana per il ribaltamento
della carrozzina è utilizzata
dall'accompagnatore per il
superamento di un ostacolo.
Premere semplicemente
con il piede sulla pedana
e la carrozzina si inclinerà
all'indietro per salire, ad
esempio, sul cordolo di un
marciapiede, (Fig. 4.1).
Fig. 3.1
Fig. 3.2
Fig. 3.3
1
Fig. 4.1

Freni

Freni
La carrozzina è dotata di
due freni. I freni agiscono
direttamente sugli pneumatici.
Per bloccare la ruota, spostare
in avanti entrambe le leve del
freno sino al loro arresto. Per
sbloccare la ruota, riportare le
leve del freno nella posizione di
partenza.
(Fig. 4.2 - 4.3).
L'azione dei freni sarà ridotta in
caso di:
• profilo consumato degli
pneumatici
• insufficiente pressione degli
pneumatici
• pneumatici bagnati
• freno regolato non
correttamente.
I freni non sono stati progettati
per essere azionati quando la
carrozzina è in movimento. Non
azionare mai i freni durante
la guida. Frenare sempre
aiutandosi con i corrimani. Verificare che la distanza tra
il freno ed lo pneumatico sia conforme alle specifiche
(Fig. 4.2 - 4.3). Per la regolazione, allentate la vite (1) e
regolate la distanza corretta. Serrate nuovamente la vite
(vedere la pagina relativa alla coppia di serraggio).
ATTENZIONE!
Dopo ogni modifica della posizione delle ruote posteriori,
controllate la regolazione dei freni e se necessario
provvedete nuovamente alla loro regolazione.
Prolunga della leva del freno
La prolunga per la leva dei freni
può essere tolta o ripiegata
verso il basso. La leva più
lunga aiuta a ridurre lo sforzo
necessario per azionare i freni
(Fig. 4.4).
ATTENZIONE!
Il montaggio non corretto della
prolunga della leva del freno può causare un aumento
della forza ncessaria per azionare il freno e provocarne
la rottura.
Non appoggiarsi sulla prolunga del freno mentre ci
si siede o si scende dalla carrozzina, per evitare che
si rompa. Gli spruzzi d'acqua provenienti dalle ruote
possono causare il malfunzionamento dei freni.
Fig. 4.2
Fig. 4.3
1
3 mm
1
Fig. 4.4
