Transport Forts.

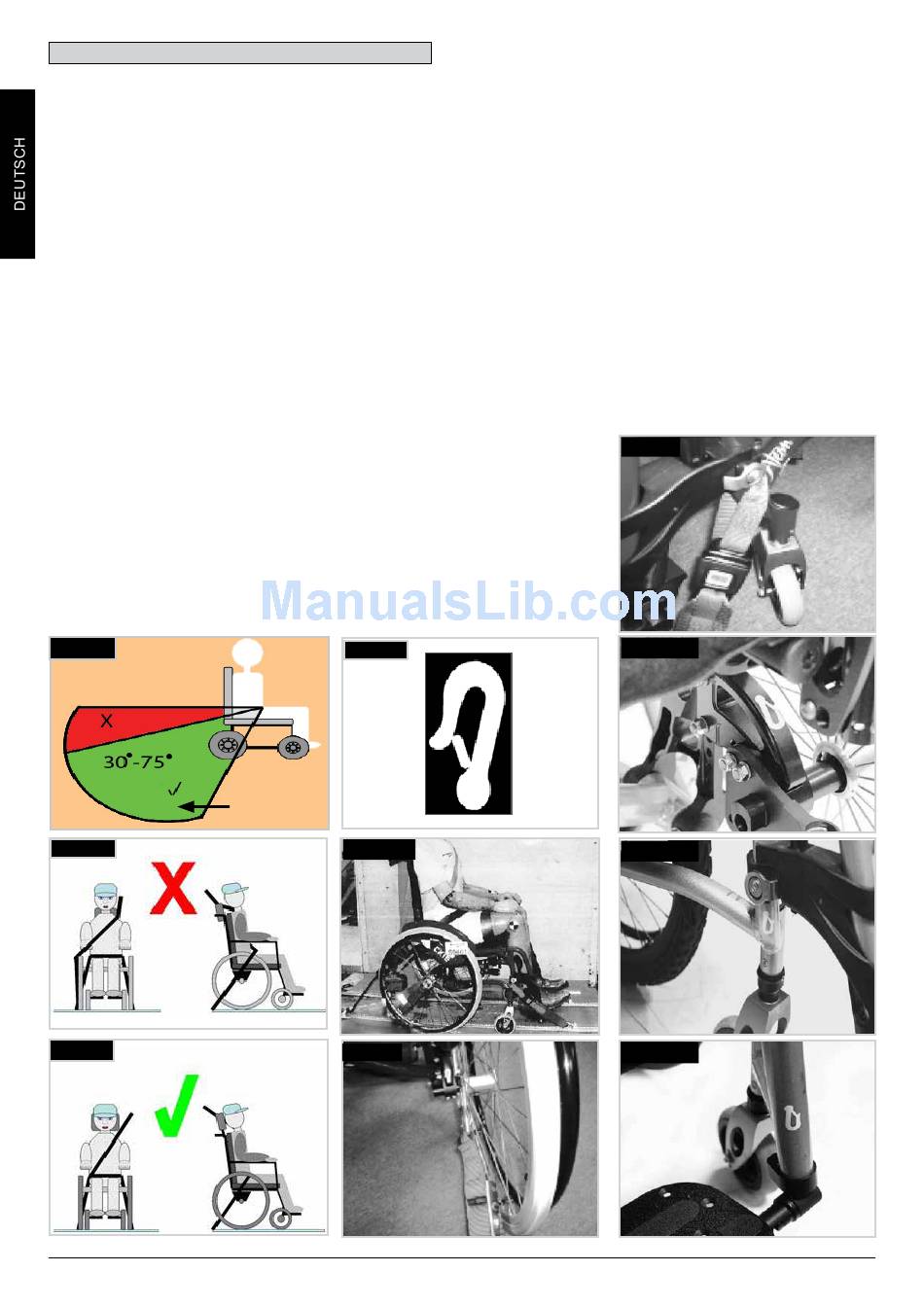

Anleitung für das Anschnallen des Rollstuhlbenutzers
1. Der Beckengurt muss unten an der Vorderseite des
Beckens getragen werden, so dass der Winkel des
Beckengurts innerhalb des bevorzugten Bereichs von 30
bis 75 Grad zur Horizontalen liegt.
Ein steilerer (größerer) Winkel innerhalb des bevorzugten
Bereichs ist wünschenswert, d.h., näher an 75°, aber
keinesfalls darüber. (Fig. C)
2. Der Schultergurt muss wie in Fig. D und E gezeigt über
die Schulter und quer über die Brust passen.
Sicherheitsgurte müssen so fest wie möglich sitzen ohne
den Benutzerkomfort zu beeinträchtigen.
Sicherheitsgurte dürfen beim Gebrauch nicht verdreht
sein.
Der Schultergurt muss wie in Fig. D und E gezeigt über
die Schulter und quer über die Schulter passen.
3. Die Befestigungspunkte am Rollstuhl befinden
sich am vorderen inneren Seitenteil des Fahrgestells
direkt über dem Lenkrad und am hinteren Seitenteil
des Fahrgestells. Die Gurte werden um die Seitenteile
des Fahrgestells an der Stelle befestigt, an der das
waagrechte und das senkrechte Rohr aufeinandertreffen.
(Siehe Fig. G - K)
4. Die Position der Befestigungsgurte für den Rollstuhl
ist mit dem Symbol für den Befestigungspunkt (Fig. F)
markiert. Wenn die vorderen Gurte zur Befestigung des
Rollstuhls angebracht sind, werden die Gurte gestrafft.
Fig. C
BEVORZUGTER
Fig. D
Fig. E
26 NEON
Fig. F
BEREICH
Fig. G
Fig. H
Transportfähigkeit – Lage der Befestigungspunkte für das
Rückhaltesystem am Rollstuhl
Der Rollstuhl mit den Gurten des Rückhaltesystems
für Rollstühle vorne und hinten befestigt (Swing away -
schwenkbar). (Fig. G).
Lage des hinteren Befestigungspunkts für das
Rückhaltesystem, alle Neon Modelle (Fig. H).
Lage des vorderen Befestigungspunkts für das
Rückhaltesystem, Modell Swing Away (Fig. I).
Lage des hinteren Verankerungsaufklebers für den
Rollstuhl, alle Neon Modelle (Fig. J).
Lage des vorderen Verankerungsaufklebers für den
Rollstuhl, Modell Swing Away (Fig. I).
Lage des vorderen Verankerungsaufklebers für den
Rollstuhl - Modell Fixed Front (fester Vorderrahmen)
(Fig. L).
Fig. I
Fig. J
Fig. K
Fig. L
