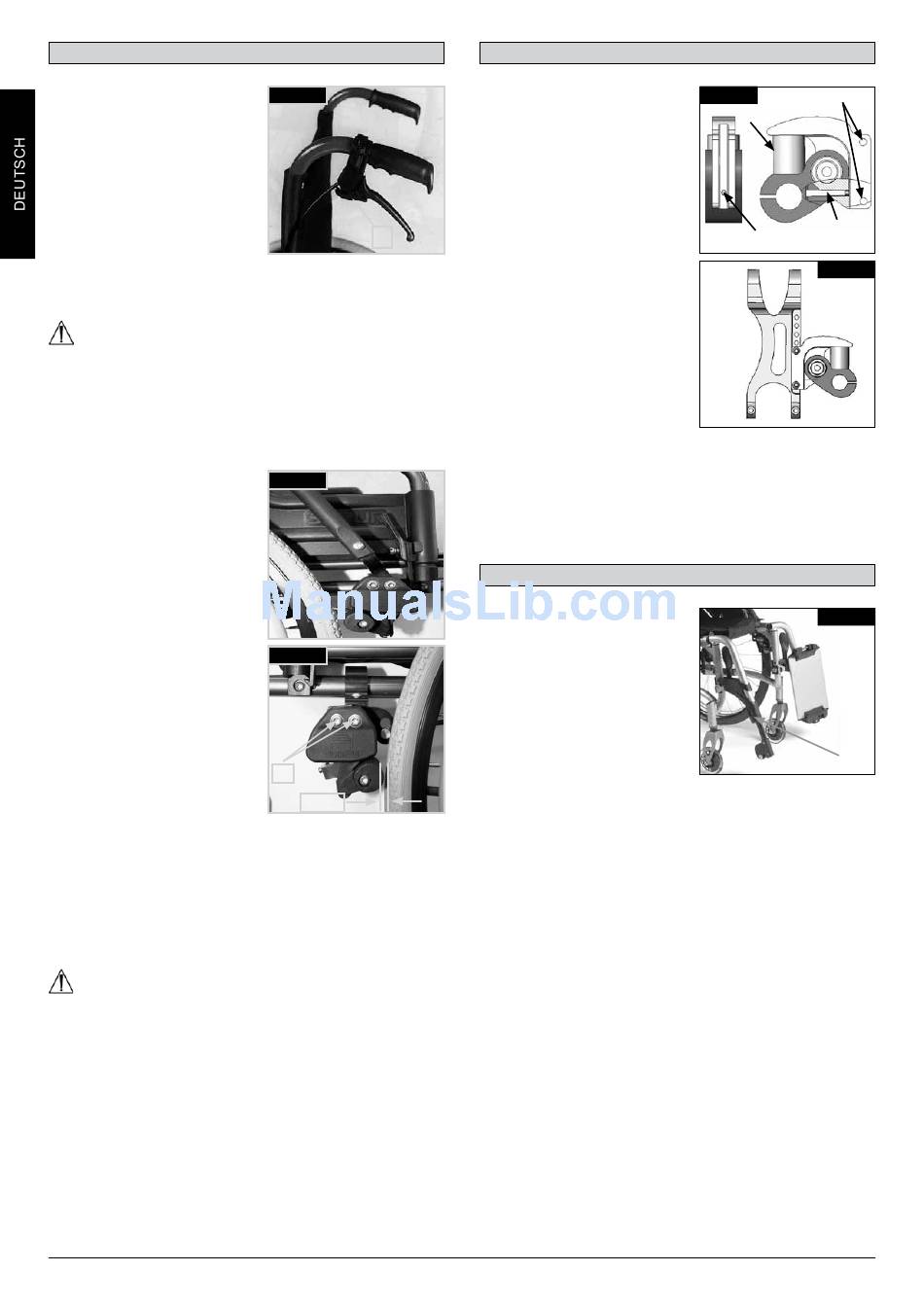

Bremse
Trommelbremsen
Trommelbremsen stellen für
den Helfer eine sichere und
geeignete Bremsmethode dar.
Die Bremsen können ebenfalls
mit einem Verschlusshebel
(1) angezogen werden, um
das Wegrollen zu verhindern.
Dieser Hebel muss hörbar
einrasten. Der Betrieb der
Trommelbremse wird vom
Reifendruck nicht beeinflusst. Wenn die Trommelbremse
angezogen ist, kann sich der Rollstuhl nicht bewegen,
(Fig. 4.5).
VORSICHT!
Trommelbremsen dürfen nur von autorisierten
Fachhändlern justiert werden.
Einhand Feststellbremse
Ihr Rollstuhl ist mit zwei
Feststellbremsen ausgestattet,
die entweder von der linken
oder von der rechten Seite
aus betätigt werden. die
direkt gegen die Räder
geführt werden. Zum
Betätigen der Bremse den
Feststellbremshebel bis zum
Anschlag nach vorne stellen.
Zum Lösen der Bremse
den Hebel wieder in die
Ausgangsstellung bringen.
Die Haltekraft nimmt ab bei:
• abgefahrenem Reifenprofil
• zu niedrigem Reifendruck
• nassen Reifen
• inkorrekter Einstellung
Die Feststellbremsen sind
nicht als Bremsen für den
fahrenden Rollstuhl entworfen. Die Feststellbremsen
dürfen daher nicht zum Abbremsen des Stuhls verwendet
werden. Benutzen Sie dazu immer die Hände. Achten Sie
darauf, dass der Abstand zwischen den Reifen und den
Feststellbremsen mit den angegebenen Spezifikationen
übereinstimmt. Der Abstand wird justiert, indem Sie die
Schraube lockern und den richtigen Abstand einstellen.
Ziehen Sie die Schraube an, Fig. 4.6 - 4.7 (siehe die
Seite zum Drehmoment).
VORSICHT!
Prüfen Sie den Abstand der Feststellbremsen nach
jeder Justierung des Hinterrads und stellen Sie ihn
gegebenenfalls neu ein.
Wenn Die Feststellbremse zu nah am Rad montiert ist,
erfordert die Betätigung einen höheren Kraftaufwand.
Dadurch kann es zu Bruch des Verlängerungshebels
kommen! Wenn Sie sich beim Ein- und Aussteigen
auf den Verlängerungshebel stützen, bricht der
Verlängerungshebel ab! Spritzwasser von den Rädern
kann zur Fehlfunktion der Feststellbremsen Führen.
28 NEON
Fig. 4.5
1
Fig. 4.6
Fig. 4.7
1
3 mm

Federung

Federung
(Fig. 4.8 - 4.9)
Die Funktion der Federung
wird durch die Stoßdämpfer
bestimmt (1). Sunrise
Medical bietet eine Reihe
von Elementen passend zum
Körpergewicht des Benutzers
an.
Zum Auswechseln der
Elemente die 2 Schrauben
(2) lösen. Nehmen Sie die
komplette Federung von der
Achsplatte ab und lösen Sie
die innere Stellschraube (3).
Stellen Sie die Kipphebel (3)
nach unten. Die Stoßdämpfer
(1) können jetzt einfach von
den oberen und unteren
Öffnungen abgenommen
werden.
Zum Einbau neuer Hülsen in umgekehrter Reihenfolge
vorgehen. Achten Sie darauf, dass die Stoßdämpfer
richtig in den oberen und unteren Öffnungen sitzen.
Fußplatten
Fußbrett
Es sind mehrere Fußbretter
erhältlich. Diese können
hochgeklappt werden, um
das Ein- und Aussteigen zu
erleichtern.
Unterschenkellänge
Sie können die
Unterschenkellänge durch
Lösen der Klemmschraube (1) verstellen. Lösen Sie die
Klemmschraube und stellen Sie dann das Rohr mit dem
Fußbrett auf die gewünschte Position ein. Ziehen Sie die
Klemmschrauben wieder fest an (siehe auch Seite zum
Drehmoment).
Vergewissern Sie sich, dass die Kunststoff-
Steckverbindung sich in der richtigen Position unter der
Klemmschraube befindet.
Achten Sie darauf, dass Sie den Mindestabstand von 2,5
cm zum Boden nicht unterschreiten.
Achtung:
Stellen Sie sich beim Einsteigen in oder Aussteigen aus
dem Rollstuhl nie auf die Fußbretter.
2
Fig. 4.8
1
3
3
Fig. 4.9
Fig. 4.10
1
