Apoios Para Pés; Plataformas De Pés E Lingueta; Encosto De Cabeça; Roda Giratória - Quickie Neon Fixed Front Instructions For Use Manual

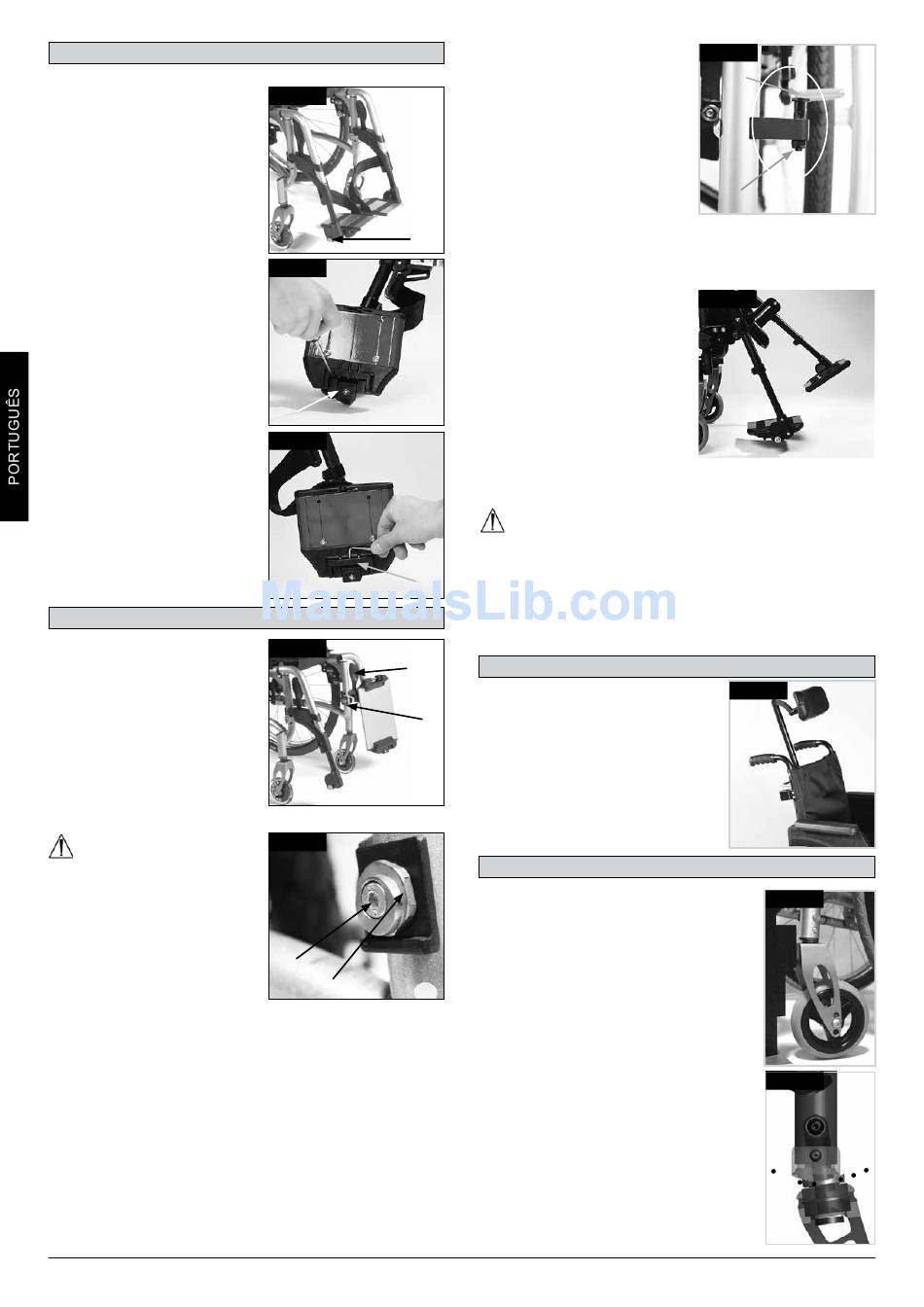

Apoios para pés
Apoios de Pés divididos e
em plataforma
Os apoios de pés podem
ser dobrados para cima para
facilitar a entrada e saída do
utilizador na cadeira de rodas.
Também podem ser inclinados
em seis ângulos diferentes
relativos a uma superfície
nivelada. Aperte firmemente o
parafuso (1) no lado externo.
Removendo os ganchos (2),
pode ajustar o apoio de pés
em três posições diferentes
tanto para a frente como
para trás. Solte o parafuso de
ajustamento (3) para mudar
a posição horizontal do apoio
de pés. Para tal, deve dobrar
o apoio de pés para cima.
Quando terminar, verifique
se todos os parafusos estão
correctamente apertados
(ver página sobre força de
torção). Deve manter sempre
um intervalo mínimo de 2,5
centímetros do chão.
(Fig. 4.11 - 4.12 - 4.13).
Plataformas de pés e lingueta
Plataformas de pés e lingueta
Instale o seu apoio de pés,
inserindo-o com o(s) apoio(s)
de pés virados para fora.
Depois, rode-o para o interior
até se fixar em posição (1).
Para remover o apoio de
pés, pressione a lingueta (2),
empurre o apoio de pés para
fora e remova-o. Certifique-se
de que o apoio dos pés está
correctamente fixado em posição, (Fig. 4.14).
AVISO!
Os apoios de pés não devem
ser utilizados para levantar ou
transportar a cadeira de rodas
com um ocupante.
Hangers do estilo sopur
(Fig. 4.14 - 4.15)
Os hangers do estilo sopur têm
oportunidade para melhorar o desempenho e ajustar o
movimento no terreno:
É necessário pouco esforço para ajustar o apoio de
pés por intermédio de uma porca hexagonal excêntrica.
Os ajustes podem ser alterados da seguinte maneira:
Desaperte o parafuso, (1). Ajuste a porca hexageonal
excêntrica, (2). Verifique se o mecanismo de bloqueio
se engata e desengata correctamente. Para o tornar de
novo rápido, aperte firmemente o parafuso enquanto
utiliza a chave para segurar na porca hexagonal
excêntrica, Fig. 4.15. (ver a página sobre força de
torção).
114 NEON
Fig. 4.11
1
Fig. 4.12
2
Fig. 4.13
3
Fig. 4.14
2
1
Fig. 4.15
1
2
Hangers do estilo Quickie
Os hangers Quickie permitem
melhor desempenho e a
capacidade para ajustar o
movimento em campo:
Basta desapertar a porca
(1) para permitir a ligeira
rotação do pino assimétrico
(2). Posicione o pino (2) para
que o hanger tenha apenas
movimento mínimo e aperte
de novo a porca (1), Fig. 4.16) (veja a página sobre o
binário).
Levante o apoio de pés (ajustamento padrão ou em
comprimento):
Para levantar:
Puxe o apoio de pés para
cima e ajuste para a altura
pretendida. Ouvirá o apoio de
pés encaixar em posição.
Para baixar:
Levante a perna inferior e
pressione a alavanca de
desbloqueio para desbloquear
o apoio de pés. Agora pode baixar o apoio de pés.
Assim que largar a alavanca, o apoio de pés fixa-se em
posição, (Fig. 4.17).
AVISO!
• Mantenha as mãos afastadas do mecanismo de
ajuste entre a estrutura e as peças móveis do apoio
de pés enquanto subir ou baixar o apoio de pés.
• Os apoios de pés não devem ser utilizados para
levantar ou transportar a cadeira de rodas.
Encosto de cabeça
Encosto de cabeça
O encosto de cabeça pode ser
subido e movido para a frente e
para trás. Para tal, basta desapertar
o parafuso (1 ou 2), ajuste para
a posição pretendida e aperte o
parafuso, Fig. 4.18). (veja a página
sobre a força de torção).
Roda giratória
Ajustar a roda giratória
Para garantir o ajuste paralelo das
forquetas, basta contar os dentes visíveis
em ambos os lados.
Depois de ajustar a forqueta da roda
giratória, os dentes garantem uma
posição segura, permitindo ajustar até
16° em incrementos de 2°.
Use o lado plano para definir uma
posição de ângulo recto em relação ao
chão.
O design patenteado permite virar a
forqueta da roda giratória, para que o
possa ajustar em ângulos rectos em
relação ao chão quando alterar o ângulo
do assento, (Fig. 4.19 - 4.20).
Fig. 4.16
2
1
Fig. 4.17
Fig. 4.18
Fig. 4.19
Fig. 4.20
-8°
+8°
