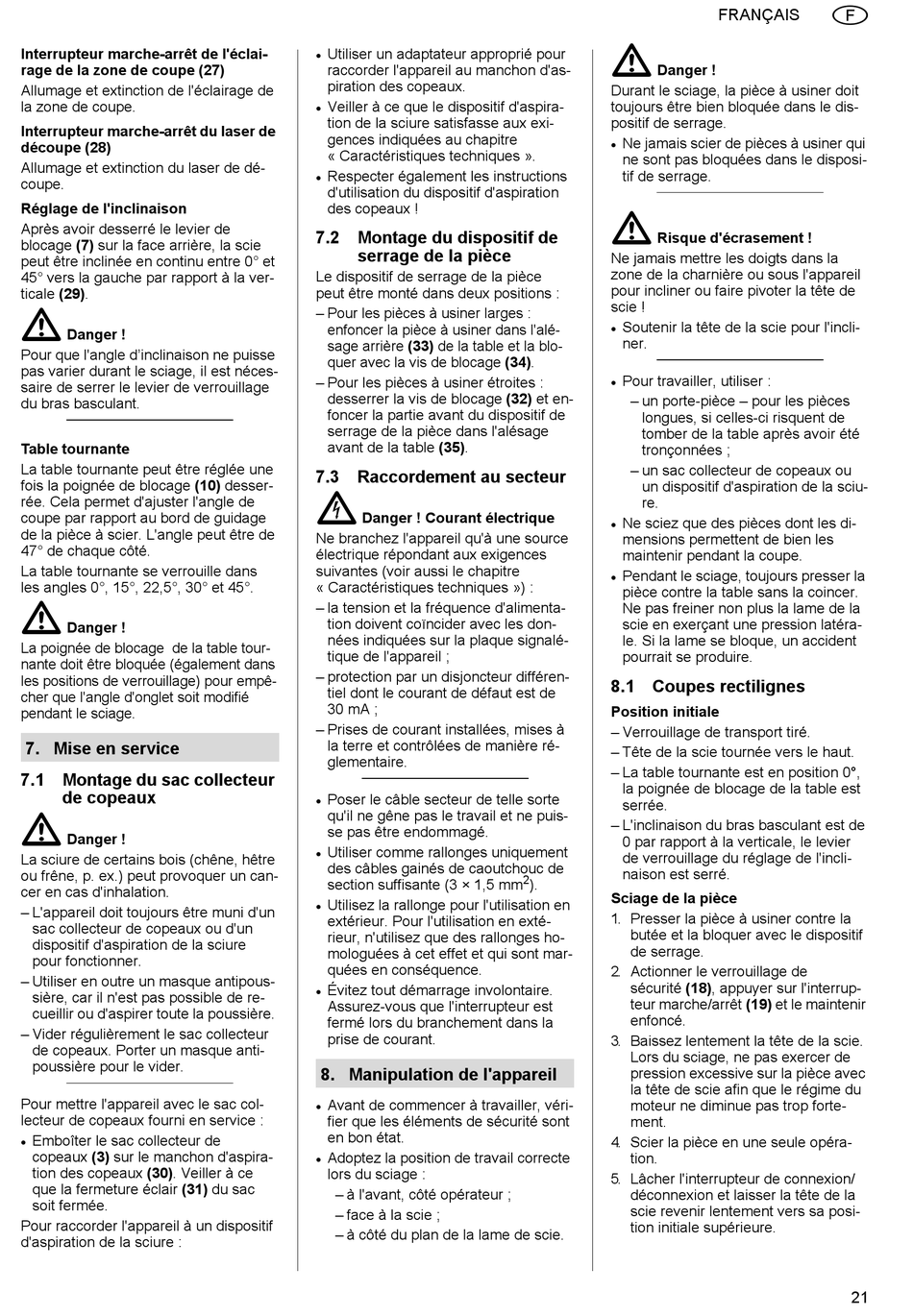

Interrupteur marche-arrêt de l'éclai-
rage de la zone de coupe (27)
Allumage et extinction de l'éclairage de
la zone de coupe.
Interrupteur marche-arrêt du laser de
découpe (28)
Allumage et extinction du laser de dé-
coupe.
Réglage de l'inclinaison
Après avoir desserré le levier de
blocage (7) sur la face arrière, la scie
peut être inclinée en continu entre 0° et
45° vers la gauche par rapport à la ver-
ticale (29).
A
Danger !
Pour que l'angle d'inclinaison ne puisse
pas varier durant le sciage, il est néces-
saire de serrer le levier de verrouillage
du bras basculant.
Table tournante
La table tournante peut être réglée une
fois la poignée de blocage (10) desser-
rée. Cela permet d'ajuster l'angle de
coupe par rapport au bord de guidage
de la pièce à scier. L'angle peut être de
47° de chaque côté.
La table tournante se verrouille dans
les angles 0°, 15°, 22,5°, 30° et 45°.
A
Danger !
La poignée de blocage de la table tour-
nante doit être bloquée (également dans
les positions de verrouillage) pour empê-
cher que l'angle d'onglet soit modifié
pendant le sciage.

7. Mise en service

7.1 Montage du sac collecteur
de copeaux
A
Danger !
La sciure de certains bois (chêne, hêtre
ou frêne, p. ex.) peut provoquer un can-
cer en cas d'inhalation.
– L'appareil doit toujours être muni d'un
sac collecteur de copeaux ou d'un
dispositif d'aspiration de la sciure
pour fonctionner.
– Utiliser en outre un masque antipous-
sière, car il n'est pas possible de re-
cueillir ou d'aspirer toute la poussière.
– Vider régulièrement le sac collecteur
de copeaux. Porter un masque anti-
poussière pour le vider.
Pour mettre l'appareil avec le sac col-
lecteur de copeaux fourni en service :
Emboîter le sac collecteur de

copeaux (3) sur le manchon d'aspira-
tion des copeaux (30). Veiller à ce
que la fermeture éclair (31) du sac
soit fermée.
Pour raccorder l'appareil à un dispositif
d'aspiration de la sciure :
Utiliser un adaptateur approprié pour

raccorder l'appareil au manchon d'as-
piration des copeaux.
Veiller à ce que le dispositif d'aspira-

tion de la sciure satisfasse aux exi-
gences indiquées au chapitre
« Caractéristiques techniques ».
Respecter également les instructions

d'utilisation du dispositif d'aspiration
des copeaux !
7.2 Montage du dispositif de
serrage de la pièce
Le dispositif de serrage de la pièce
peut être monté dans deux positions :
– Pour les pièces à usiner larges :
enfoncer la pièce à usiner dans l'alé-
sage arrière (33) de la table et la blo-
quer avec la vis de blocage (34).
– Pour les pièces à usiner étroites :
desserrer la vis de blocage (32) et en-
foncer la partie avant du dispositif de
serrage de la pièce dans l'alésage
avant de la table (35).
7.3 Raccordement au secteur
B
Danger ! Courant électrique
Ne branchez l'appareil qu'à une source
électrique répondant aux exigences
suivantes (voir aussi le chapitre
« Caractéristiques techniques ») :
– la tension et la fréquence d'alimenta-
tion doivent coïncider avec les don-
nées indiquées sur la plaque signalé-
tique de l'appareil ;
– protection par un disjoncteur différen-
tiel dont le courant de défaut est de
30 mA ;
– Prises de courant installées, mises à
la terre et contrôlées de manière ré-
glementaire.
Poser le câble secteur de telle sorte

qu'il ne gêne pas le travail et ne puis-
se pas être endommagé.
Utiliser comme rallonges uniquement

des câbles gainés de caoutchouc de
section suffisante (3 × 1,5 mm
Utilisez la rallonge pour l'utilisation en

extérieur. Pour l'utilisation en exté-
rieur, n'utilisez que des rallonges ho-
mologuées à cet effet et qui sont mar-
quées en conséquence.
Évitez tout démarrage involontaire.

Assurez-vous que l'interrupteur est
fermé lors du branchement dans la
prise de courant.

8. Manipulation de l'appareil

Avant de commencer à travailler, véri-

fier que les éléments de sécurité sont
en bon état.
Adoptez la position de travail correcte

lors du sciage :
– à l'avant, côté opérateur ;
– face à la scie ;
– à côté du plan de la lame de scie.
A
Danger !
Durant le sciage, la pièce à usiner doit
toujours être bien bloquée dans le dis-
positif de serrage.
Ne jamais scier de pièces à usiner qui

ne sont pas bloquées dans le disposi-
tif de serrage.
A
Risque d'écrasement !
Ne jamais mettre les doigts dans la
zone de la charnière ou sous l'appareil
pour incliner ou faire pivoter la tête de
scie !
Soutenir la tête de la scie pour l'incli-

ner.
Pour travailler, utiliser :

– un porte-pièce – pour les pièces
longues, si celles-ci risquent de
tomber de la table après avoir été
tronçonnées ;
– un sac collecteur de copeaux ou
un dispositif d'aspiration de la sciu-
re.
Ne sciez que des pièces dont les di-

mensions permettent de bien les
maintenir pendant la coupe.
Pendant le sciage, toujours presser la

pièce contre la table sans la coincer.
Ne pas freiner non plus la lame de la
scie en exerçant une pression latéra-
le. Si la lame se bloque, un accident
pourrait se produire.
8.1 Coupes rectilignes
Position initiale
– Verrouillage de transport tiré.
– Tête de la scie tournée vers le haut.
– La table tournante est en position 0°,
la poignée de blocage de la table est
serrée.
– L'inclinaison du bras basculant est de
0 par rapport à la verticale, le levier
de verrouillage du réglage de l'incli-
naison est serré.
2
).
Sciage de la pièce
1. Presser la pièce à usiner contre la
butée et la bloquer avec le dispositif
de serrage.
2. Actionner le verrouillage de
sécurité (18), appuyer sur l'interrup-
teur marche/arrêt (19) et le maintenir
enfoncé.
3. Baissez lentement la tête de la scie.
Lors du sciage, ne pas exercer de
pression excessive sur la pièce avec
la tête de scie afin que le régime du
moteur ne diminue pas trop forte-
ment.
4. Scier la pièce en une seule opéra-
tion.
5. Lâcher l'interrupteur de connexion/
déconnexion et laisser la tête de la
scie revenir lentement vers sa posi-
tion initiale supérieure.
