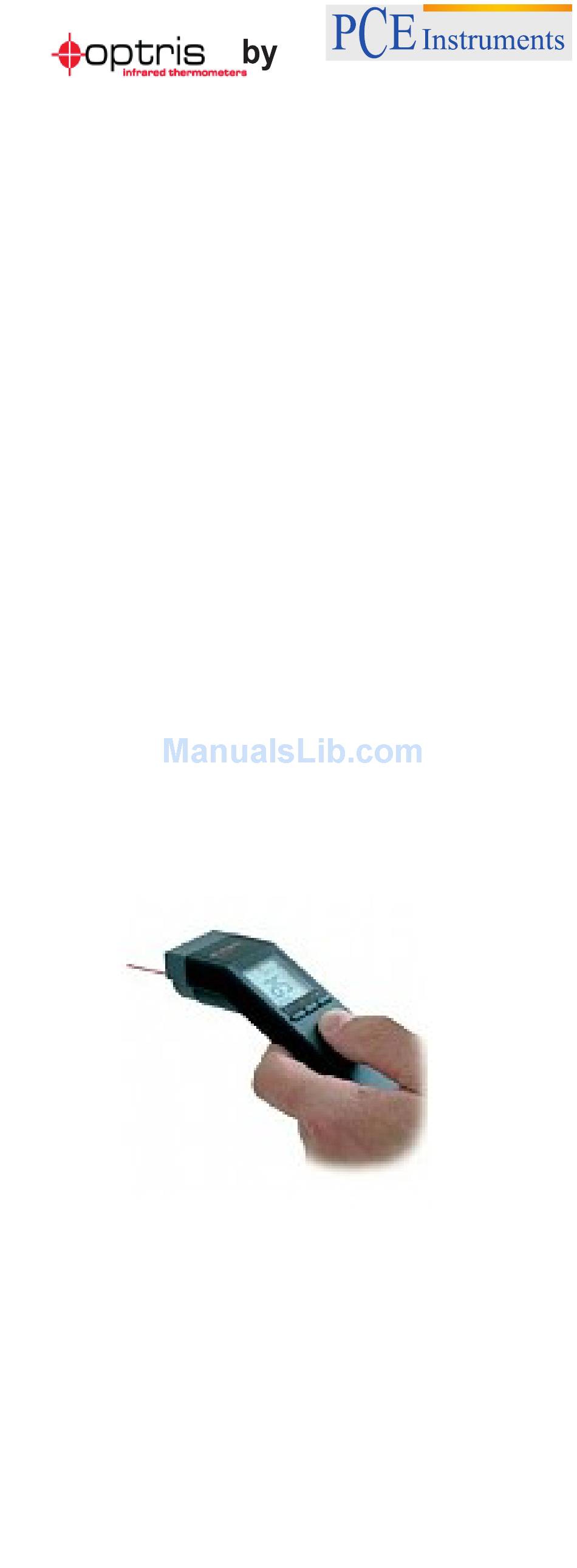

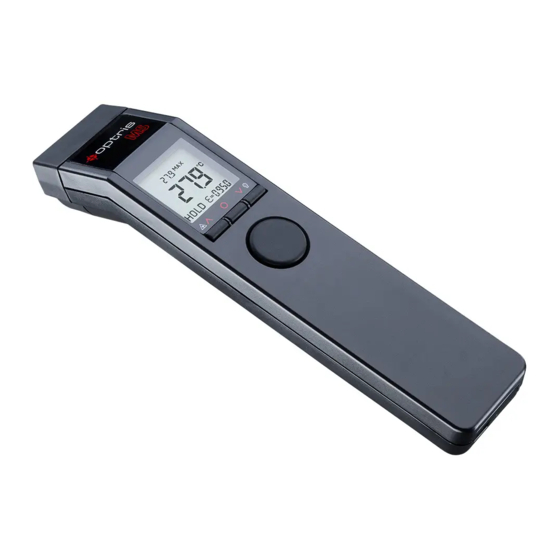

  • Page 1 Hampshire / Southampton United Kingdom, SO31 4RF From outside US: +1 From outside UK: +44 Tel: (561) 320-9162 Tel: (0) 2380 98703 0 Fax: (561) 320-9176 Fax: (0) 2380 98703 9 info@pce-americas.com info@pce-instruments.com www.pce-instruments.com/english www.pce-instruments.com Manual Infrared Thermometer MS Plus...

  • Page 3: Table Of Contents

    Display Optics Insertion of Batteries Usage of the Pouch [MSPlus/ MSPro] Protection Boot [MSPlus/ MSPro] Basic Operation Unit Settings Reset Function Data Logger [MSPro] OptrisConnect Report software Technical Data Emissivity Table Metals Emissivity Table Non-Metals Warranty optris MS – DE2011-04-A...

  • Page 4: Funktionsweise

    Funktionsweise Wir freuen uns, dass Sie sich für das optris MS entschieden haben! Infrarotthermometer messen berührungslos. Sie ermitteln die von einem Körper abgegebene Infrarotstrahlung und berechnen auf dieser Grundlage die Oberflächentemperatur. So lässt sich die Temperatur schwer zugänglicher oder sich bewegender Objekte ohne Schwierigkeiten bestimmen.

  • Page 5: Einsatzgebiete

    Infrarotthermometer messen nur die Oberfläche von Objekten. Das MS kann nicht durch durchsichtige Materialien wie Glas und Plastik hindurch messen. Halten Sie die Linse frei von Verschmutzungen (Reinigung mit einem weichen, feuchten Tuch oder einem wasserbasierten Glasreiniger). optris MS – DE2011-04-A...

  • Page 6: Bedienelemente

    3 Ab-Taste/ Beleuchtung 4 Mode-Taste 5 Messtaste 6 Thermoelement-Eingang [MSPro] 7 USB-Schnittstelle 8 Batteriefach 9 Auf-Taste/ Laser Anzeige [MS] A Displaybeleuchtung B Batteriesymbol C Lasersymbol D MAX- bzw. MIN-Wert E aktueller Temperaturwert F HOLD-Funktion G Emissionsgrad optris MS – DE2011-04-A...

  • Page 7: Optik

    140 mm (260 mm beim Modell Pro). Achten Sie darauf, dass das Messobjekt mindestens gleich groß wie der Messfleck ist. Das Diagramm zeigt das Verhältnis Entfernung (D) zu Messfleckgröße (S). D:S = 20:1 [MS/ MSPlus]/ 40:1 [MSPro] optris MS – DE2011-04-A...

  • Page 8: Einsetzen Der Batterie

    Verwenden der Tasche [MSPlus/ MSPro] Bitte schieben Sie das Gerät wie abgebildet in die Tasche, um eine unbeabsichtigte Aktivierung zu vermeiden. Schutzhülle [MSPlus/ MSPro] Die Gummi-Schutzhülle schützt Ihr MS wirkungsvoll gegen Verschmutzung beim Einsatz in rauer industrieller Umgebung. optris MS – DE2011-04-A...

  • Page 9: Grundlegende Bedienung

    ISPLAYBELEUCHTUNG Betätigen Sie bei gedrückter M die A ESSTASTE , um die Displaybeleuchtung ein- bzw. ASTE auszuschalten. ASER Betätigen Sie bei gedrückter M ESSTASTE zur Aktivierung/ Deaktivierung. Ein ASTE Symbol im Display zeigt den jeweiligen Status optris MS – DE2011-04-A...

  • Page 10: Geräteeinstellungen

    Objektoberfläche entweder mit mattschwarzer Farbe beschichtet werden oder ein geeigneter Kunststoffaufkleber aufgebracht werden. °C/ °F-U MSCHALTUNG Zum Einstellen der Temperatureinheit auf °F betätigen Sie im ausgeschalteten Zustand zunächst die A (gedrückt halten) und ASTE dann die M ESSTASTE optris MS – DE2011-04-A...
  • Page 11 Wird innerhalb von 7 Sekunden keine Taste betätigt, erfolgt keine Speicherung und das Gerät schaltet sich ab. MISSIONSGRAD Definition ► siehe Geräteeinstellungen MS Insbesondere die Messung metallischer Oberflächen erfordert eine sorgfältige Emissionsgradeinstellung. Eine Materialtabelle finden Sie im Abschnitt Emissionsgrad- tabellen. optris MS – DE2011-04-A...
  • Page 12 Wertes erfolgt eine akustische Alarmierung und die Displaybeleuchtung wechselt zu BLAU. °C/ °F-U MSCHALTUNG Einstellen der Temperatureinheit. FFSET Mit dieser Funktion kann ein linearer Offset (+/-) zur Temperaturanzeige eingestellt werden. Dadurch lassen sich z.B. mehrere Geräte aufeinander exakt abstimmen. optris MS – DE2011-04-A...

  • Page 13: Resetfunktion

    ÖSCHEN DES PEICHERS Betätigen Sie die A , während sich das ASTE Gerät im HOLD-Modus befindet. Wählen Sie Speicherplatz 0 und betätigen Sie dann die erneut. Ein dreimaliges ASTE akustisches Signal bestätigt das Löschen des kompletten Datenspeichers. optris MS – DE2011-04-A...

  • Page 14: Optrisconnect Report Software

    Installation der Treiber erfolgt automatisch von der Software-CD. HINWEIS: Die Treiberinstallation erfolgt zweimal (USB-Adapter und COM-Port). TART DER OFTWARE Nach dem Start des Programms wird bei angeschlossenem Gerät die erfolgreiche Kommunikation in der unteren Statuszeile des Softwarefensters angezeigt. optris MS – DE2011-04-A...
  • Page 15 Emissionsgrad, Alarm, Temperatureinheit, Displaybeleuchtung, Laser, Signalton. ESSUNG STARTEN Durch Betätigen der S -Schaltfläche in der TART Werkzeugleiste wird die Messung gestartet [Menü: Messung\ Start]. ESSUNG BEENDEN PEICHERN Die S -Schaltfläche [Menü: Messung\ Stop] beendet die laufende Messung. optris MS – DE2011-04-A...
  • Page 16  Visieren Sie das gewünschte Objekt an  Bringen Sie nun den Cursor im Bild auf die gleiche Position, die der Laser des MS markiert  Betätigen Sie die linke Maustaste Ein Pfeil markiert nun den Messort im Bild mit zugehöriger Temperatur. optris MS – DE2011-04-A...
  • Page 17 [Menü: Messung\ CHALTFLÄCHE Loggerdaten herunterladen]. In einem Extrafenster werden alle im Gerät gespeicherten Daten tabellarisch dargestellt. Datum und Uhrzeit entsprechen dem Zeitpunkt des Herunterladens. Eine ausführliche Softwarebeschreibung finden Sie nach Start des Programms unter: [Menü: ?\ Hilfe]. optris MS – DE2011-04-A...

  • Page 18: Technische Daten

    9mm Offset PC-Schnittstelle Software OptrisConnect Report Software Gewicht/ Abmessungen 150g, 190x38x45 mm Batterie 9V Alkaline-Batterie Batterielebensdauer 20h (Laser und Displaybel. 50% an)/ 40h (Laser und Displaybel. aus) Relative Luftfeuchte 10-95% RH, nicht kondensierend, bei Umgebungstemperatur < 30°C optris MS – DE2011-04-A...

  • Page 19: Fehlermeldungen

    Objekt innerhalb des oberhalb Messbereiches Bereichsgrenze wählen Objekttemperatur Objekt innerhalb des unterhalb Messbereiches Bereichsgrenze wählen Batteriesymbol Batterie verbraucht Batterie wechseln keine Anzeige Batterie verbraucht Batterie wechseln kein Laser Batterie verbraucht Batterie wechseln Laser ist Laser aktivieren ausgeschaltet optris MS – DE2011-04-A...

  • Page 20: Emissionsgradtabelle Metalle

    0,05-0,15 oxidiert 0,2-0,5 Platin schwarz Quecksilber 0,05-0,15 Silber 0,02 Stahl poliertes Blech rostfrei 0,1-0,8 Grobblech 0,4-0,6 kaltgewalzt 0,7-0,9 oxidiert 0,7-0,9 Titan poliert 0,05-0,2 oxidiert 0,5-0,6 Wolfram poliert 0,03-0,1 Zink poliert 0,02 oxidiert Zinn nicht oxidiert 0,05 optris MS – DE2011-04-A...

  • Page 21: Emissionsgradtabelle Nichtmetalle

    0,8-0,95 Glas 0,85 Gummi 0,95 Holz natürlich 0,9-0,95 Kalkstein 0,98 Karborund Keramik 0,95 Kies 0,95 Kohlenstoff nicht oxidiert 0,8-0,9 Graphit 0,7-0,8 Kunststoff >50 μm lichtundurchlässig 0,95 Papier jede Farbe 0,95 Sand Schnee Textilien 0,95 Wasser 0,93 optris MS – DE2011-04-A...

  • Page 22: Gewährleistung

    Beginn der Reparatur auf Wunsch ein Kostenvoranschlag erstellt. Das Gerät entspricht den folgenden Standards: EMV: EN 61326-1:2006 (Grundlegende Prüfanforderungen) EN 61326-2-3:2006 Gerätesicherheit: EN 61010-1:2001 Lasersicherheit: EN 60825-1:2007 Das Produkt erfüllt die Anforderungen der EMV- Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG. optris MS – DE2011-04-A...
  • Page 23 Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Für weitere Informationen kontaktieren Sie bitte Ihren Händler. optris MS – DE2011-04-A...

  • Page 24: Introduction

    Introduction Thank you for choosing the optris MS! Infrared thermometers measure contactless. They determine the temperature on the basis of the emitted infrared radiation from an object. These thermometers enable the user to detect the temperature of inaccessible or moving objects without difficulties.

  • Page 25: Applications

    Infrared thermometers measure the surface temperature of objects only. The MS cannot measure through transparent material such as glass or plastic. Keep the optics clean of dirt (cleaning with a humid tissue or a mild commercial cleaner). optris MS – DE2011-04-A...

  • Page 26: Functional Elements

    6 Thermocouple input [Pro] 7 USB interface 8 Battery chamber 9 Up button/ Laser Display [MS] A Display backlight B Battery symbol C Laser symbol D MAX or MIN value E Current temperature value F HOLD function G Emissivity optris MS – DE2011-04-A...

  • Page 27: Optics

    13 mm at any distance within the first 140 mm (260 mm at model MSPro). The object must be at least as large as the spot size. The diagram shows the distance (D) to spot (S) ratio. D:S = 20:1 [MS/ MSPlus]/ 40:1 [MSPro] optris MS – DE2011-04-A...

  • Page 28: Insertion Of Batteries

    Usage of the Pouch [MSPlus/ MSPro] Make sure to insert the unit into the pouch as shown to avoid unintended operation. Protection Boot [MSPlus/ MSPro] The rubber protection boot protects your MS efficiently against dirt and contamination in harsh industrial environment. optris MS – DE2011-04-A...

  • Page 29: Basic Operation

    RIGGER backlight on or off. ASER Please press the U button while the T RIGGER pressed to activate/ deactivate. The current status will be shown in the display. optris MS – DE2011-04-A...

  • Page 30: Unit Settings

    To setup the temperature unit to °F please press the D button (keep pressed) and then the T RIGGER To setup the temperature unit to °C please press the U button (keep pressed) and then the T RIGGER optris MS – DE2011-04-A...
  • Page 31 Setting the emissivity: Press the M button (during HOLD mode) – with U and D can adjust the value. The shown temperature value corresponds to the emissivity adjustment. This allows a correction of  even after the measurement has been done. optris MS – DE2011-04-A...

  • Page 32: Reset Function

    Reset Function The unit can be reset to the factory default values by pressing the M and U button simultaneously (during HOLD mode). The Data logger [MSPro] will not be deleted by this procedure. optris MS – DE2011-04-A...

  • Page 33: Data Logger [Mspro]

    IR temperature value and t/c probe value please press the M button. ESET OF THE OGGER Please press the D button during the HOLD mode. Select logger position 0 and press M again. A threefold acoustic signal confirms the successful reset. optris MS – DE2011-04-A...

  • Page 34: Optrisconnect Report Software

    (below the time axis). If you cannot establish a communication in spite of correct connection between unit and computer please choose the correct COM port under [Menu: Setup\ Interface]. optris MS – DE2011-04-A...
  • Page 35 Display backlight, Laser, Buzzer. TARTING A EASUREMENT You can start a measurement by pressing the button in the tool bar: TART [Menu: Measurement\ Start]. EASUREMENT The S button will finish the current measurement [Menu: Measurement\ Stop]. optris MS – DE2011-04-A...
  • Page 36  Align the cursor on the picture to the same location the laser of the MS is showing  Press the left mouse button An arrow will now show the location inside the picture and the measured value. optris MS – DE2011-04-A...
  • Page 37 Date and time correspond to the time of the download. You will find a detailed software description after start of the program under [Menu: ?\ Help]. optris MS – DE2011-04-A...

  • Page 38: Technical Data

    OptrisConnect Report software Weight/ Dimensions 150g, 190x38x45 mm Battery 9V alkaline battery Battery life time 20h (laser and backlight on 50%)/ 40h (laser and backlight off) Relative humidity 10-95% RH, non condensing at ambient temperature < 30°C optris MS – DE2011-04-A...

  • Page 39: Troubleshooting

    MS – DE2011-04-A...

  • Page 40: Emissivity Table Metals

    Nickel electrolytic 0,05-0,15 oxidized 0,2-0,5 Platinum black Silver 0,02 Steel polished plate rustless 0,1-0,8 heavy plate 0,4-0,6 cold-rolled 0,7-0,9 oxidized 0,7-0,9 non oxidized 0,05 Titanium polished 0,05-0,2 oxidized 0,5-0,6 Wolfram polished 0,03-0,1 Zinc polished 0,02 oxidized optris MS – DE2011-04-A...

  • Page 41: Emissivity Table Non-Metals

    Glass 0,85 Grit 0,95 Gypsum 0,8-0,95 0,98 Limestone 0,98 Paint non alkaline 0,9-0,95 Paper any color 0,95 Plastic >50 μm non transparent 0,95 Rubber 0,95 Sand Snow Soil 0,9-0,98 Textiles 0,95 Water 0,93 Wood natural 0,9-0,95 optris MS – DE2011-04-A...

  • Page 42: Warranty

    This symbol on the unit indicates that this product shall not be treated as household waste. Instead it should be handed over to the applicable collection point for the recycling of electrical and electronic equipment. For more information please contact your distributor. optris MS – DE2011-04-A...
