Installationélectrique
9.2.2 Installation électrique avec connecteur
rond
→
Raccorder le positionneur conformément au tableau.
6
7
8
1

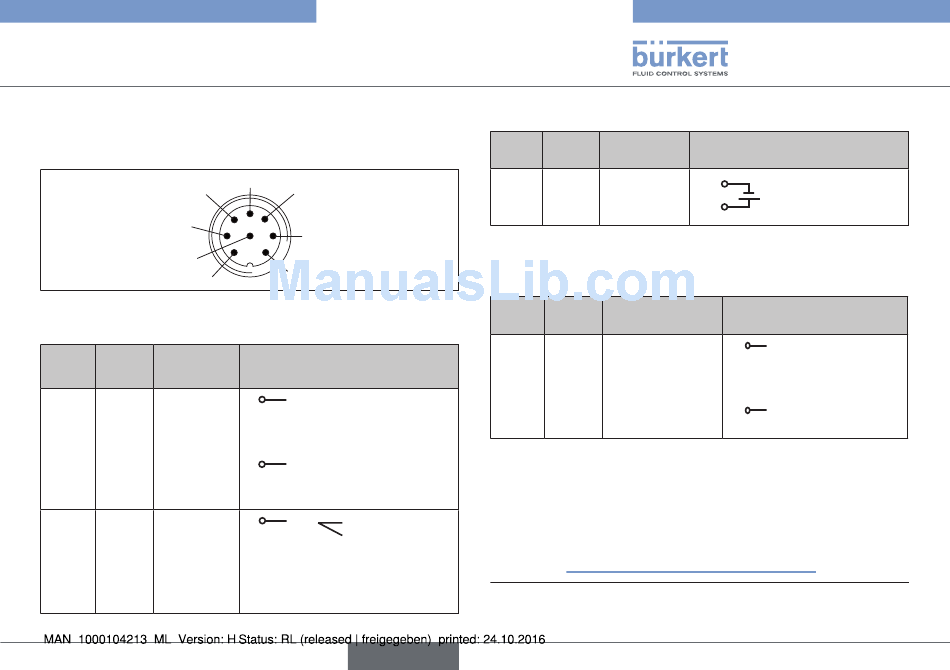

Fig. 14 : Connecteur rond M12 x 1, 8-pôles
Signaux d'entrée du poste de commande (par ex. API)
Couleur
Broche Affectation
de fil
3)
1 blanc Valeur de
consigne +
(0/4...20 mA)
2 brun Valeur de
consigne
GND
5 gris Entrée
numérique +
6 rose Entrée
numérique
GND
Tab. 6 : Affectation des broches ; signaux d'entrée du poste de commande
Type 8694
5
4
3
2
Câblage externe / niveau de
signal
1
+ (0/4 ... 24 mA)
GND
2
5
+ 0...5 V (log. 0)
10...30 V (log. 1)
identique à la broche 3 (GND)
français
Tension de service
Couleur
Broche Affectation
de fil
3)
3 vert GND
4 jaune + 24 V
Tab. 7 : Affectation des broches ; tension de service
Signaux de sortie vers le poste de commande (par ex. API) -
(nécessaire uniquement avec l'option sortie analogique)
Couleur
Broche Affectation
de fil
3)
8 rouge Message de retour
de position +
analogique
7 bleu Message de retour
de position GND
analogique
Tab. 8 : Affectation des broches ; signaux de sortie vers le poste de
commande - Option
Après application de la tension d'alimentation, le positionneur est en
marche.
→
Effectuer les réglages de base nécessaires et déclencher l'adap-
tation automatique du positionneur comme cela est décrit au
chapitre « 10.2 Adaptation automatique X.TUNE ».
Les couleurs indiquées se rapportent aux câbles de raccordement dispo-
3)
nibles en tant qu'accessoires (919061).
Câblage externe
24 V DC ± 10 %
3
ondulation rési-
4
duelle maxi 10 %
Câblage externe / niveau
de signal
8
+ (0/4 ... 24 mA)
GND
7
