ElektrischeInstallation
9.2.2 Installation mit Rundsteckverbinder
→
Positioner entsprechend den Tabellen anschließen.
6
7
8
1

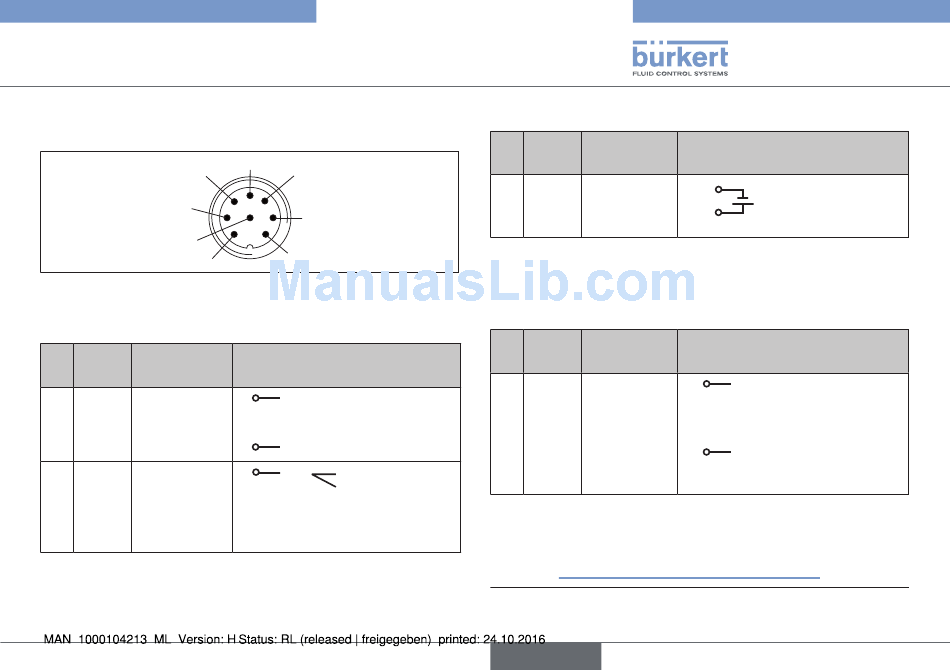

Bild 14: Belegung Rundstecker (M12 x 1, 8-polig)
Eingangssignale der Leitstelle (z. B. SPS)
Ader-
Pin Belegung
farbe
3)
1 weiß Sollwert +
(0/4...20 mA)
2 braun Sollwert GND
5 grau Digitaleingang
+
6 rosa
Digitaleingang
GND
Tab. 6: Pin-Belegung - Eingangssignale der Leitstelle
Typ 8694
5
4
3
2
äußere Beschaltung / Signalpegel
1 + (0/4...24 mA) t
GND
2
5 0...5 V (log. 0)
+
10...30 V (log. 1)
identisch mit Pin 3 (GND)
Betriebsspannung
Ader-
Pin Belegung
farbe
3)
3 grün GND
4 gelb +24 V
Tab. 7: Pin-Belegung - Betriebsspannung
Ausgangssignale zur Leitstelle (z. B. SPS) - (nur bei Option
Analogausgang erforderlich)
Ader-
Pin Belegung
farbe
3)
8 rot Analoge
Stellungsrück-
meldung +
7 blau Analoge
Stellungsrück-
meldung GND
Tab. 8: Pin-Belegung - Ausgangssignale zur Leitstelle - Option
Nach Anlegen der Betriebsspannung ist der Positioner in Betrieb.
→
Die automatische Anpassung des Positioners auslösen, wie in
Kapitel „10.2 Automatische Anpassung (X.TUNE)" beschrieben.
Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche
3)
Anschlusskabel (919061)
