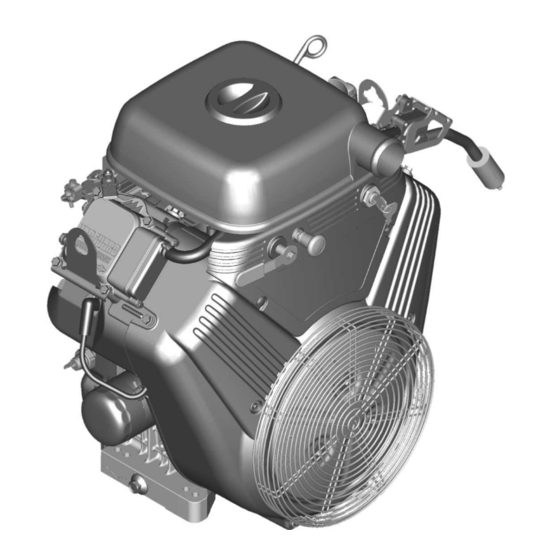

Summary of Contents for Vanguard 61E100
- Page 1 Copyright Briggs & Stratton Corporation, 80006762USCN Milwaukee, WI, USA. All rights reserved. Revision: C Briggs & Stratton is a registered trademark of Briggs & Stratton Corporation.
- Page 2 VanguardEngines.com...
-
Page 4: Recycling Information
Copyright © Briggs & Stratton Corporation, Milwaukee, WI, USA. All rights reserved. Symbol Meaning Symbol Meaning Shock hazard Toxic fume hazard This manual contains safety information to make you aware of the hazards and risks associated with engines and how to avoid them. It also contains instructions for the proper use and care of the engine. -
Page 5: Features And Controls
• Check fuel lines, tank, cap, and fittings frequently for cracks or leaks. Replace if necessary. • When starting engine, pull the starter cord slowly until resistance is felt and then • If fuel spills, wait until it evaporates before starting engine. pull rapidly to avoid kickback. -
Page 6: Operation
Air Cleaner, Low Profile Dipstick Oil Fill Oil Filter Oil Drain Plug Oil Pressure Sensor Finger Guard Electric Starter Starter Solenoid Regulator/Rectifier Carburetor - Carburetor Models Oil Cooler (if equipped) Muffler (if equipped) SAE 30 - Below 40 °F (4 °C) the use of SAE 30 will result in hard starting. Fuel Pump 10W-30 - Above 80 °F (27 °C) the use of 10W-30 may cause increased oil Starter Switch... -
Page 7: Start And Stop Engine
Dealer for high altitude adjustment information. Operation of the engine at altitudes below Before starting the engine, you must determine the type of starting system that is on your 2,500 feet (762 meters) with the high altitude adjustment is not recommended. engine. -
Page 8: Maintenance Schedule
Maintenance Every 600 Hours or Annually • Replace safety filter (if equipped) NOTICE If the engine is tipped during maintenance, the fuel tank, if mounted on In dusty conditions or when airborne debris is present, clean more often. engine, must be empty and the spark plug side must be up. If the fuel tank is not empty Every third air filter change, replace the inner safety filter (if equipped). -
Page 9: Change Engine Oil
Paper Air Filter WARNING Open the fastener(s) (A, Figure 12) and remove the cover (B). Replacement parts must be of the same design and installed in the same position as Remove the air filter (C, Figure 12). the original parts. Other parts may not perform as well, may damage the unit, and may To loosen debris, gently tap the air filter on a hard surface. -
Page 10: Specifications
1% for each 10° F (5.6° C) above 77° F (25° C). The engine will operate satisfactorily at an angle up to 15°. Refer to the equipment operator's manual for safe allowable operating limits on slopes. WARNING Service Parts - Model: 540000, 610000, 61E100 Fuel and its vapors are extremely flammable and explosive. Service Part Part Number Fire or explosion can cause severe burns or death. -
Page 11: Warranty
Vanguard installed on standby generators: 24 months consumer use, no warranty Where a warrantable condition exists, B&S will repair your engine at no cost to you including commercial use. Vanguard installed on utility vehicles: 24 months consumer use, 24 diagnosis, parts, and labor. - Page 12 • Mixer Category C = 125 hours, Category B = 250 hours, Category A = 500 hours • Carburetor or fuel injection system For engines of 225 cc or more displacement: • Oxygen sensor Category C = 250 hours, Category B = 500 hours, Category A = 1000 hours •...
-
Page 13: Información Sobre Reciclaje
Copyright © Briggs & Stratton Corporation, Milwaukee, WI, EE.UU. Todos los derechos Símbolo Significado Símbolo Significado reservados. Peligro de incendio Peligro de explosión Este manual contiene información de seguridad para advertirle sobre los peligros y riesgos asociados con motores y cómo evitarlos. También contiene instrucciones para uso y cuidado correctos del motor. - Page 14 deja las puertas y ventanas abiertas. El monóxido de carbono se puede acumular • Apague el motor y deje que se enfríe por lo menos 2 minutos antes de retirar la rápidamente en estos espacios y puede permanecer durante horas, incluso después tapa del combustible.
-
Page 15: Operación
Operación • Use un comprobador de bujías aprobado. • No haga las pruebas de chispa sin la bujía en su lugar. Recomendaciones de Aceite Características y controles Capacidad de aceite: Consulte la sección Especificaciones . Se recomienda el uso de aceites certificados y garantizados Briggs & Stratton para obtener Controles del motor el mejor rendimiento. -
Page 16: Arranque Y Parada Del Motor
• Si el motor se inunda, ajuste el estrangulador (si tiene) en la posición de • Gasolina limpia y nueva, sin plomo. apertura/funcionamiento (OPEN/RUN), coloque el acelerador (si tiene) en la posición • Un mínimo de 87 octanos/87 AKI (91 RON). Para uso en lugares elevados, ver a de velocidad rápida (FAST) y haga girar el motor hasta que arranque. -
Page 17: Plan De Mantenimiento
Mueva el control del acelerador (B, Figura 7), si tiene, a la posición de velocidad • Desconecte la batería en la terminal negativa (únicamente motores con arranque rápida (FAST). Opere el motor en la posición de velocidad rápida (FAST). eléctrico). •... -
Page 18: Revisión De La Bujía
• Al cargar la batería, gire el interruptor de encendido a la posición de apagado (OFF) Remoción del aceite y desconecte el cable negativo (-) de la batería. Con el motor apagado pero aún caliente, desconecte el(los) cable(s) de bujía (D, •... -
Page 19: Mantenimiento Del Sistema De Enfriamiento
Para retirar el filtro de seguridad (D, Figura 12), si tiene, tire con cuidado para separarlo del cuerpo del filtro (E). Asegúrese de que no entren residuos ni suciedad al motor. ADVERTENCIA El funcionamiento de los motores produce calor. Las partes de los motores, Instale el nuevo filtro de seguridad (D, Figura 12) en el cuerpo del filtro (E). -
Page 20: Detección De Fallas
Aceite - SAE 30 100028 sin garantía para uso comercial. Vanguard instalado en vehículos utilitarios: Uso de 24 meses para consumidor, uso comercial de 24 meses. Motor Vanguard de 3 Filtro de aceite 842921 cilindros refrigerado con líquido: consulte la Política de garantía del Motor de 3 Tratamiento y estabilización de combustible de fórmula... - Page 21 Guarde su recibo de compra. Si no aporta constancia de la fecha de compra inicial • • Como propietario del motor, usted es responsable de la realización del al solicitar el servicio de garantía, se tomará la fecha de fabricación del producto mantenimiento necesario indicado en el Manual del operador.
- Page 22 reemplazada bajo la garantía estará garantizada por lo que reste del período de garantía. • Cualquier pieza garantizada que esté programada para ser reemplazada como parte del mantenimiento requerido en el Manual del operador suministrado está garantizada por el período anterior al primer reemplazo programado para esa pieza.
-
Page 23: Messages De Sécurité
Copyright © Briggs & Stratton Corporation, Milwaukee, WI, USA. Tous droits réservés. Symbole Signification Symbole Signification Risque d’incendie Risque d'explosion Ce manuel contient des informations de sécurité visant à vous alerter sur les dangers et les risques liés aux moteurs et vous indiquer comment les éviter. Il comporte également des instructions concernant l'utilisation et l'entretien corrects du moteur. - Page 24 • NE FAITES PAS FONCTIONNER ce produit à l'intérieur des maisons, garages, • Arrêter le moteur et le laisser refroidir pendant au moins 2 minutes avant de retirer sous-sol, vides sanitaires, ou autres espaces partiellement clos, même si des le bouchon de carburant. ventilateurs sont utilisés ou des portes et fenêtres sont laissées ouvertes pour la •...
-
Page 25: Caractéristiques Et Commandes
• Les pièces de rechange doivent être de la même conception et installées dans la Symbole Signification Symbole Signification même position que les pièces d'origine. D'autres pièces peuvent ne pas fonctionner aussi bien, peuvent endommager la machine et peuvent entraîner des blessures. Niveau de carburant - ne pas dépasser le plein •... -
Page 26: Recommandations De Carburant
• Si le niveau est insuffisant, faire l'appoint avec la quantité appropriée d'huile. Mettre Démarrage du moteur le moteur en marche et s'assurer que le voyant d'alerte (si prévu) n'est pas allumé. • Si le niveau d'huile est correct, ne pas faire démarrer le moteur. Contacter un Réparateur agréé... -
Page 27: Calendrier D'entretien
Remarque : Si après plusieurs tentatives le moteur ne démarre pas, communiquez avec votre dépositaire local ou visitez le site VanguardEngines.com ou composez le 1-800- 999-9333 (aux États-Unis). AVERTISSEMENT Une étincelle accidentelle peut provoquer un incendie ou une décharge électrique. Système d'étranglement Un démarrage accidentel peut causer un étranglement, l'amputation ou la lacération d'un membre. -
Page 28: Entretien De La Bougie
AVIS Assurez-vous de suivre la procédure ci-dessous sinon le système EFI pourrait être endommagé. Changer l'huile du moteur • Ne jamais actionner le démarreur si les connexions des câbles de l'accumulateur Voir la Figure : 9, 10, 11 sont desserrées. L'huile vidangée est un produit de résidus dangereux et elle doit être jetée de façon •... - Page 29 Entretien du filtre à air de papier Service du système de refroidissement Ouvrir la/les attache(s) (A, Figure 12) et déposer le couvercle (B). Voir la Figure : 16, 17 Déposer le filtre à air (C, Figure 12). Pour faire tomber les débris, tapoter doucement le filtre à air sur une surface dure. AVERTISSEMENT Si le filtre à...
-
Page 30: Dépannage
Huile - SAE 30 100028 Vanguard montés sur une génératrice d'urgence : 24 mois pour les consommateurs privés; pas de garantie pour un usage commercial. 3 Vanguard montés sur véhicules Filtre à huile 842921 utilitaires : 24 mois pour les consommateurs privés; 24 mois pour un usage Traitement stabilisateur de carburant à... - Page 31 garantie, si un moteur est à un moment donné utilisé pour une application commerciale, • • À titre de propriétaire du moteur, vous êtes responsable d'effectuer l'entretien requis il sera par la suite considéré comme un moteur à utilisation commerciale. indiqué...
- Page 32 la période de temps avant le premier remplacement requis pour cette pièce. Si la pièce tombe en panne avant son premier remplacement prévu, elle sera réparée ou remplacée par B&S sans frais au propriétaire. Une telle pièce réparée ou remplacés sous garantie demeurera garantie pour la durée restant de la période précédant le premier remplacement de la pièce au calendrier.
