SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES
ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN
SIE DEN NETZSTECKER DIESES
VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE
STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.
ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN,
DIE UNTER HOCHSPANNUNG STEHEN.

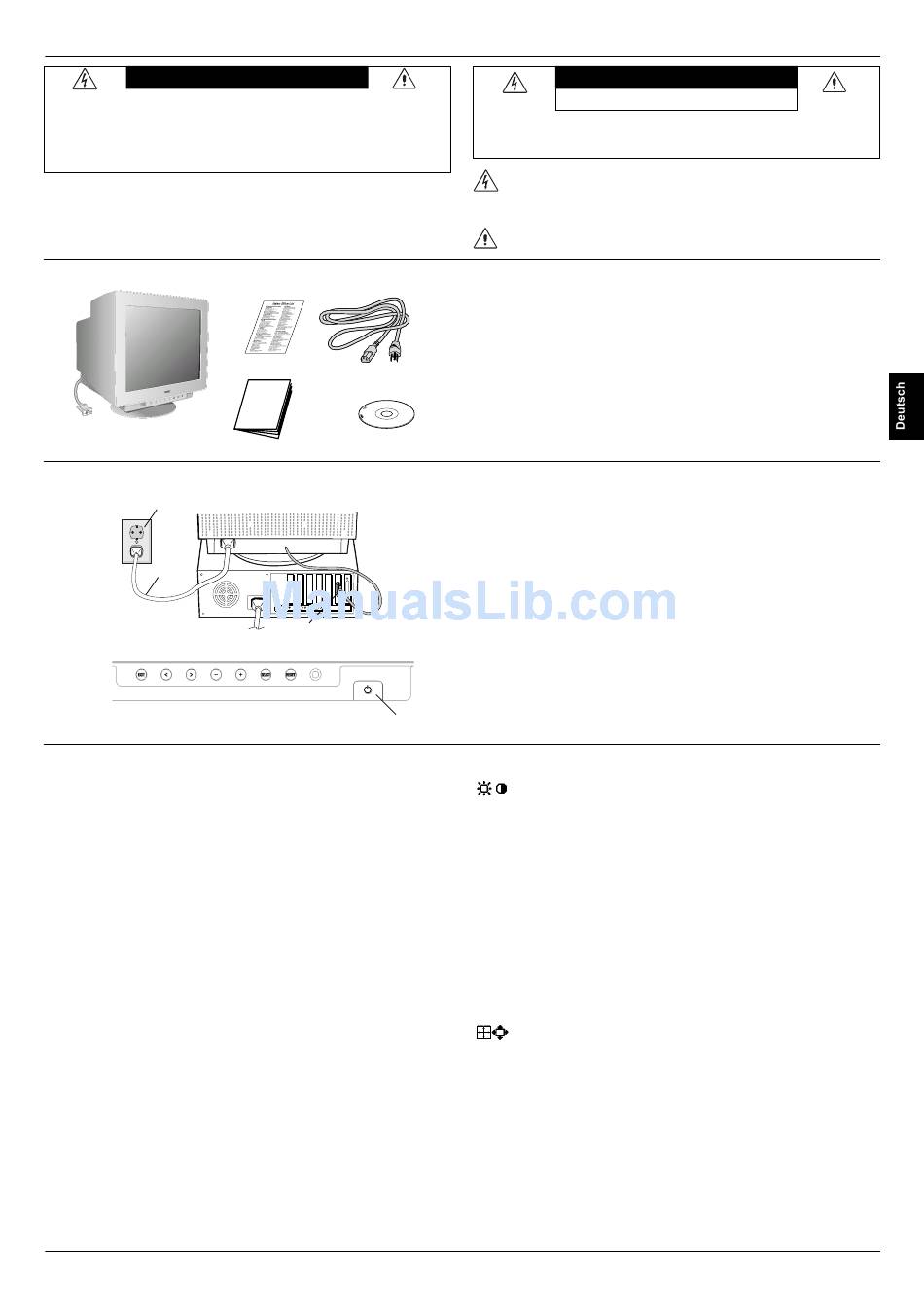

Inhalt
Fest montiertes
Signalkabel
Bedienungsanleitung
Kurzanleitung
Power Outlet
Power
Cord
Abbildung A
Abbildung B
Bedienelemente
Die Bedienelemente für den OSM (On-Screen Manager)
an der Vorderseite des Monitors haben folgende
Funktionen:
Hauptmenü
EXIT Schließt das OSM-
Menü.
STEUERUNG Verschiebt die Markie-
Y
rung nach links oder
/
rechts, um die Unter-
menüs auszuwählen.
STEUERUNG Keine Funktion.
–/+
AUSWAHL Öffnet das Untermenü.
(FE770)
AUSWAHL/
SBMODE
(FE771SB)
RESET Setzt alle Steuerungen
im markierten Menü
auf die Werksein-
stellungen zurück.
HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird
ein Fenster mit einer Warnung angezeigt, in dem Sie das
Zurücksetzen abbrechen können.
HINWEIS: Im SB MODE (SuperBright Mode, nur FE771SB) funktioniert
ON und OFF, wenn das OSM-Menü nicht sichtbar ist.
WARNUNG
GERÄTS KEINESFALLS MIT
Sales Office List
Netzkabel
CD ROM
15-pin mini D-SUB
Netzschalter
Untermenü
Rückkehr zum OSM-
Hauptmenü.
Verschiebt die Markie-
rung nach links oder
rechts, um eine der
Steuerungen auszu-
wählen.
Verschiebt die Markie-
rung in Richtung – oder
+, um den Wert zu ver-
ringern bzw. zu er-
höhen.
Keine Funktion.
Markierten Wert auf die
Werkseinstellung zu-
rücksetzen.
STROMSCHLAGGEFAHR • NICHT ÖFFNEN
VORSICHT: ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE, DAMIT
EINEM
ES NICHT ZU STROMSCHLÄGEN KOMMT. IM INNEREN BEFINDEN SICH KEINE VOM
BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.
Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende
Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem
Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren
herstellen.
Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege
dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme
zu vermeiden.
Der Karton* mit dem MultiSync FE-Monitor sollte die
folgenden Komponenten enthalten:
• Monitor MultiSync FE mit Schwenk-/Neigefuß
• Netzkabel
• Fest montiertes Signalkabel
• Bedienungsanleitung
• CD-ROM (enthält die vollständige Bedienungsanleitung im
PDF-Format)
* Bewahren Sie den Originalkarton und das Verpackungsmaterial
für spätere Transporte des Monitors auf.
Gehen Sie
MultiSync FE-Monitor an Ihr System anzuschließen:
1. Schalten Sie den Computer und den MultiSync FE-Monitor aus.
2. Bauen Sie die Grafikkarte ein, falls nötig. Informationen hierzu
finden Sie im Handbuch zur Grafikkarte.
3. PC: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des fest
montierten Signalkabels mit dem Anschluss der Grafikkarte in
Ihrem System (Abbildung A). Ziehen Sie die Schrauben fest.
4. Stecken Sie ein Ende des Netzkabels an der Rückseite des
MultiSync-Monitors und das andere Ende in die Steckdose ein
(Abbildung A).
5. Schalten Sie Monitor (Abbildung B) und Computer ein.
6. Die elektrische Installation ist damit abgeschlossen.
HINWEIS: Weitere Informationen finden Sie in der vollständigen
Bedienungsanleitung auf CD-ROM.
Helligkeit-/Kontrast-Steuerungen
Helligkeit: Bild- und Hintergrundhelligkeit des Bildschirms
anpassen.
Kontrast: Ändert die Bildhelligkeit im Verhältnis zum Hintergrund.
Entmagnetisierung: Damit werden magnetische Streufelder
beseitigt, die den Verlauf des Elektronenstrahls stören. Dies führt
zu besserer Farbreinheit, Bildschärfe und Konvergenz. Während
des Entmagnetisierungsvorgangs wackelt das Bild und die
Farbwiedergabe wird kurzzeitig verfälscht.
Vorsicht: Zwischen jeder Ausführung der Entmagnetisierungs-
funktion sollten mindestens 20 Minuten liegen.
Größen- und Positionseinstellung
Links/Rechts: Bild horizontal nach links oder rechts verschieben.
Unten/Oben: Bild vertikal nach oben oder unten verschieben.
Schmal/Breit: Horizontale Größe des Bildes verringern oder
erhöhen.
Klein/Groß: Vertikale Größe des Bildes verringern oder erhöhen.
VORSICHT
folgendermaßen vor, um den
