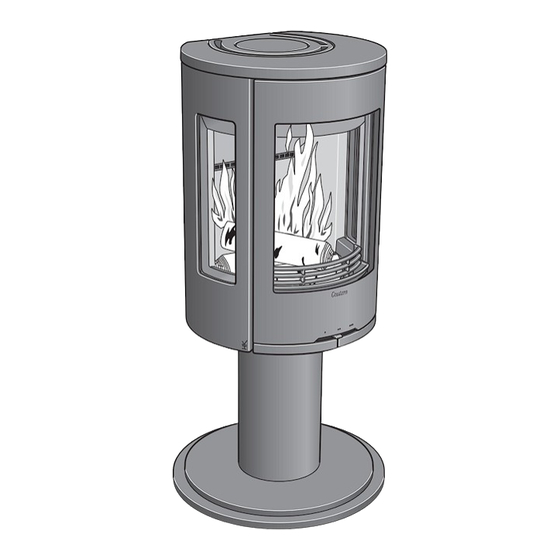

Vridplatta
C500/C600
Advertisement
Related Manuals for Contura Vridplatta C500
Summary of Contents for Contura Vridplatta C500
- Page 1 Installations- Installationsanvisning Installationsanleitung Installasjonsanvisning anvisning Guide d’installation Installation instruction Monteringsvejledning Asennusohje Istruzioni di montaggio Installatie instructies Vridplatta C500/C600 www.contura.eu...
- Page 3 Vridplatta passar till följande modeller: Vridcentrum Contura 510, 520, 520T, 556, 556T, 586, 590T, 596, 596T. Contura 620T, 630, 630T, 635, 650, 655, 660K, 660T. Husägaren står själv ansvarig för att föreskrivna säkerhets- krav är uppfyllda och för att installationen blir inspekterad av en kvalificerad kontrollant.
- Page 4 Vridningsvinkel 180° Brännbar vägg Brännbar vägg 90° 90° Säkerhetszon 45° 45° Säkerhetszon 0° B=1330 0° B=1330 Contura 620T, 630, 630T, 635, 650, 655, 660K, 660T Vridningsvinkel 90° Vridningsvinkel 180° Brännbar vägg Brännbar vägg 90° 90° Säkerhetszon 45° 45° Säkerhetszon 0° B=1330 0°...
- Page 5 Anpassning av kamin Kamin med Fot Kamin med Pelare Följ kaminens installationsanvisning vid monterin g av insatsens fotpelare.
- Page 6 Placering och Montering Vridplattans underdel placeras så att installationsmåtten A och i underlaget. Pilen på underdelen markerar kaminens nolläge B uppfylls. Observera att A och B är olika beroende av modell varifrån vridningen är lika stor åt båda hållen. Ska vridplattan/ och vridningsvinkel.
- Page 7 90° 180° 360°...
- Page 8 Vridplattans broms är förinställd och ska normalt inte änd- ras. Det finns möjlighet att justera efter det att kaminen är monterad på vridplattan. Rotera vridplattan tills plåten sticker fram under urtaget i vridplattans överdel. Justera därefter bromskraften.
- Page 9 Kontroll av säkerhetszon Kontrollera så att vridplattans vridcentrum ligger på rätt avstånd från brännbara väggar, dvs kontrollera att A och B uppfylls enligt sidan 2. Kontrollera även att inget brännbart material finns i säkerhetszonen. Håltagning för skorsten Markering för håltagning i innertak görs efter att vridplattan placerats.
- Page 10 Montering av kamin Kamin med Fot C500 C600...
- Page 11 Kamin med Pelare Montering av vridstos Skruva bort de två skruvarna som håller den fabriksmonterade stosen och ersätt denna med den kullagrade vridstosen som tillhör vridplattan.
- Page 12 811071 IAV SE-EX Vridplatta 2010 C500/C600-2 NIBE AB · Box 134 · 285 23 Markaryd · Sweden 2015-09-21 www.contura.eu...
