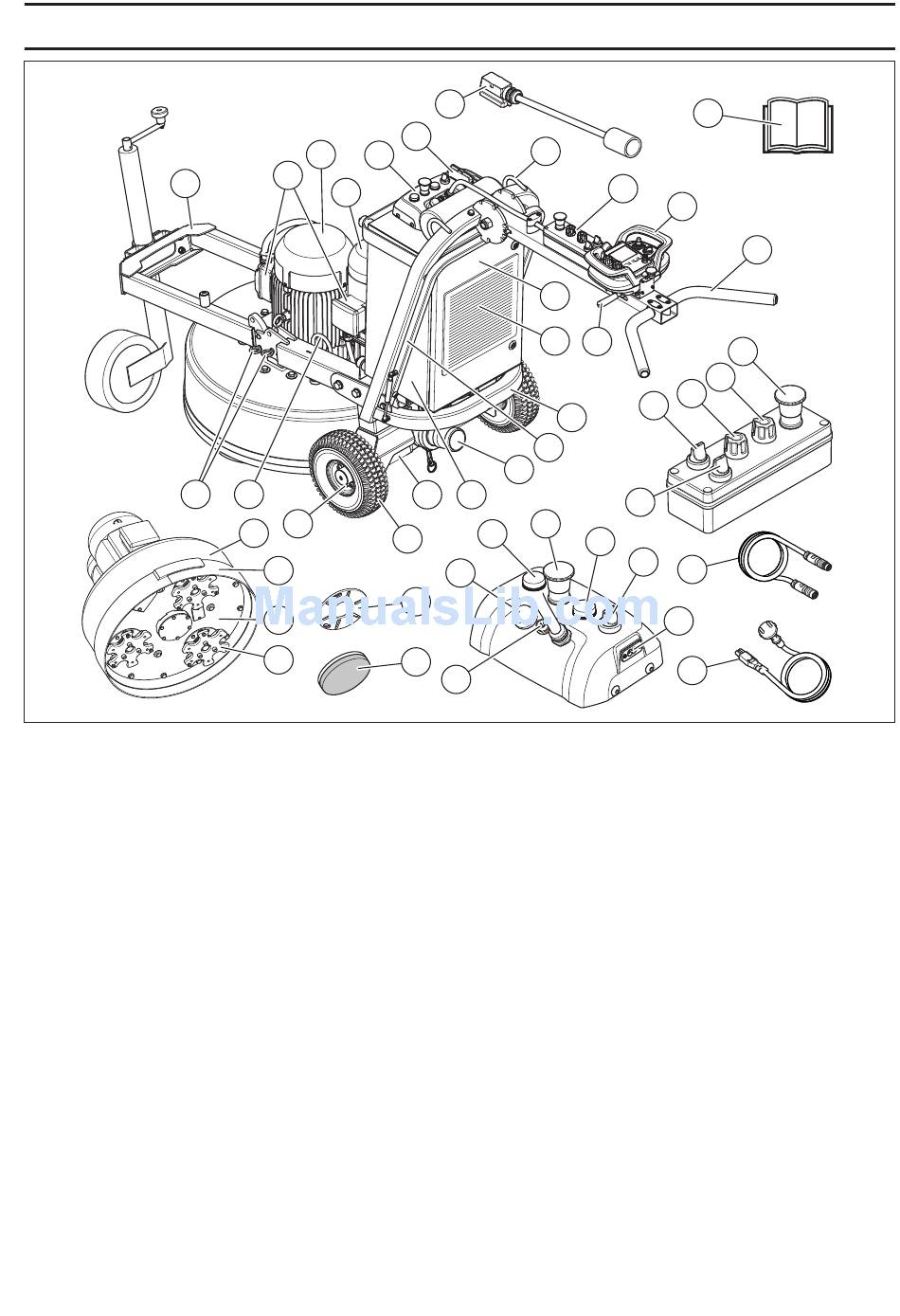

Elementos de la amoladora

1 Chasis/Bastidor con rueda de soporte
2 Caja terminal del motor
3 Motor del disco de pulido
4 Motor del cabezal planetario
5 Panel de control principal
6 Conexión del cable
7 Conductor de alimentación
8 Cáncamo de elevación (2)
9 Panel de control
10 Mando a distancia
11 Mango
12 Tapa del cuadro eléctrico
13 Filtro de aire
14 Palanca de cierre, ajuste de la palanca
15 Parada de emergencia
16 Sentido de rotación de los discos de pulido
17 Control de dirección del giro del cabezal planetario
18 Interruptor, control remoto/funcionamiento manual
19 Interruptor de parada/funcionamiento
20 Chasis/Bastidor
21 Estribo
22 Conexión para la aspiradora
¿QUE ES QUE?
3
5
2
4
27
26
29
25
30
33
31
32
34
7
6
8
12
13
20
21
22
24 23
38
35
36
37
23 Armario eléctrico
24 Motor de rueda (2)
25 Ruedas de goma (rellenas de gel)
26 Anillo de bloqueo, ruedas
27 Cáncamo de elevación (2)
28 Pasador de seguridad
29 Cubierta/Protector
30 Faldón antipolvo
31 Cabezal planetario
32 Disco de pulido
33 Portaherramientas, RediLock
34 Portaherramientas para herramientas con ligazón de
plástico
35 Luz de advertencia , máquina en movimiento
36 Sirena , máquina en movimiento
37 Conexión del cable CAN
38 Parada de emergencia
39 Lámpara , corriente principal/cargando
40 Interruptor principal
41 Conexión para carga de la batería
42 Cable CAN
43 Cable de carga (Monofásico)
44 Manual de instrucciones
44
9
10
11
14
15
16
17
18
19
39
40
42
41
43
