TABELA IDENTYFIKUJĄCA CZĘŚCI

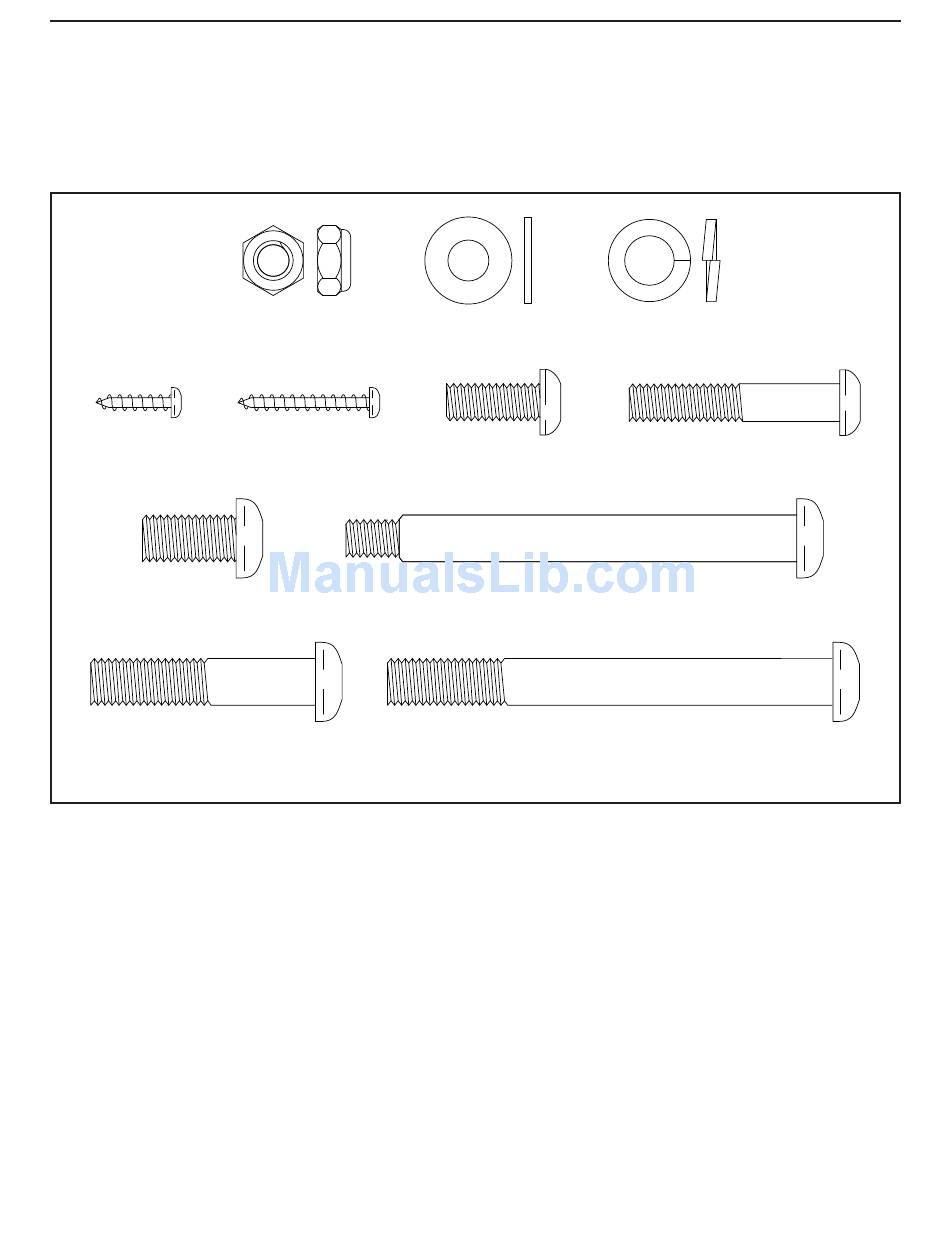

Prosimy kierować się poniższymi rysunkami w celu rozpoznania części użytych do montażu. Liczba w nawiasach
poniżej każdego rysunku to kluczowy numer części z LISTY CZĘŚCI znajdującej się pod koniec niniejszego pod-
ręcznika. Liczba po nawiasach to liczba części potrzebnych do montażu. Uwaga: jeśli części nie ma w torbie z
częściami, sprawdź, czy została ona już zmontowana. Dodatkowego sprzętu mogą być włączone.
Przeciwnakrętka M8 Podkładka M8 Podkładka sprężysta
(77)–4 (33)–2 M10 (78)–10
Wkręt M4 x 16mm Wkręt M4 x 28mm Wkręt M8 x 20mm Śruba M8 x 45mm
(92)–6 (99)–4 (80)–2 (76)–4
Wkręt M10 x 20mm Śruba pasowana z gwintem
(79)–6 (31)–2
Wkręt M10 x 48mm Wkręt M10 x 95mm
(75)–6 (82)–4
