TABELA DE IDENTIFICAÇÃO DE PEÇAS

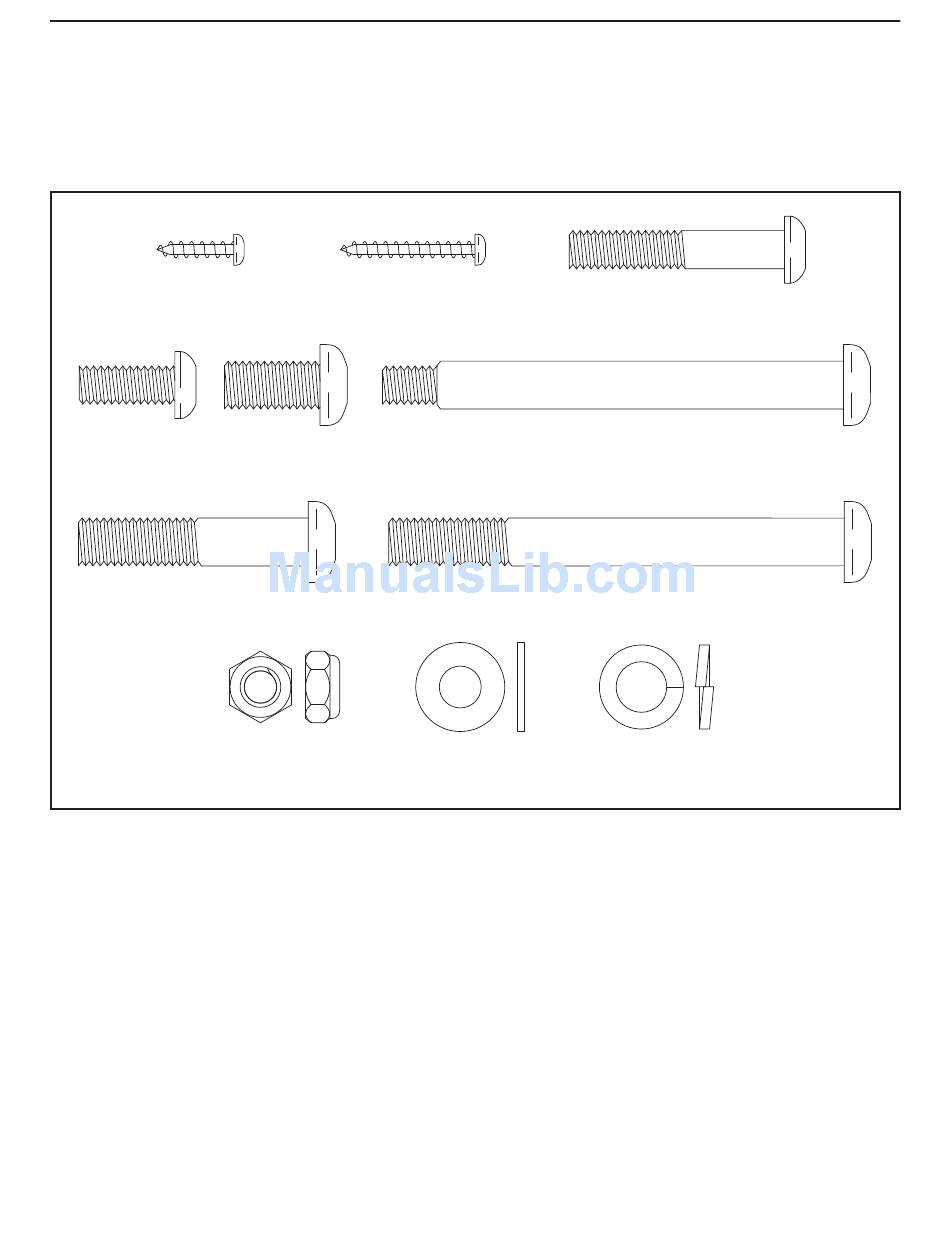

Consulte as ilustrações abaixo para identificar pequenas peças utilizadas na montagem. O número entre parên-
tesis junto a cada peça é o número da peça, da LISTA DE PEÇAS perto do fim deste manual. O número a seguir
aos parêntesis é a quantidade necessária para a montagem. Nota: Se uma peça não se encontrar no kit de
equipamento, verifique se foi previamente montada. Pode ser incluído equipamento extra.
Parafuso M4 x 16mm Parafuso M4 x 28mm Pino M8 x 45mm
(92)–6 (99)–4 (76)–4
Parafuso Parafuso Parafuso-Batente (31)–2
M8 x 20mm M10 x 20mm
(80)–2 (79)–6
Parafuso M10 x 48mm Parafuso M10 x 95mm (82)–4
(75)–6
Contraporca Anilha M8 Anilha Dentada
M8 (77)–4 M10 (78)–10
(33)–2
