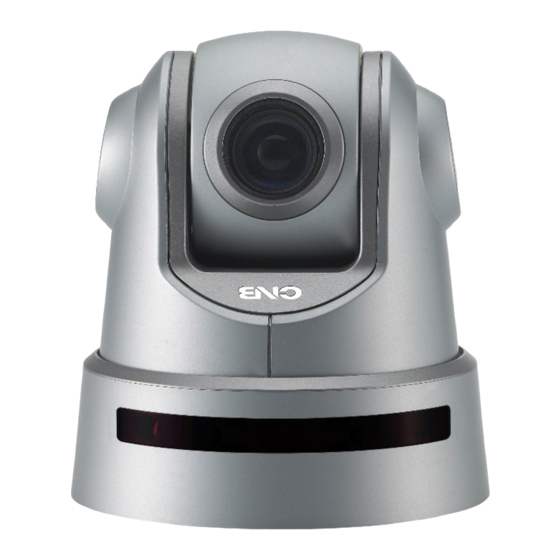

Interior PTZ Dome Camera PM1063N(P)
User's Manual
Ver 1.0
(3810-0179A)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PM1063N and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for CNB PM1063N

Summary of Contents for CNB PM1063N

  • Page 1 Interior PTZ Dome Camera PM1063N(P) User’s Manual Ver 1.0 (3810-0179A)
  • Page 2 Warnings Cautions Important Safeguard CAUTION ◎ Read all of the safety and operating instructions before using the product. RISK OF ELECTRIC SHOCK DO NOT OPEN ◎ Save these instructions for future reference. ◎ Do not use attachments or accessories unless recommended by the appliance CAUTION : TO REDUCE THE RISK OF ELECTRICAL SHOCK, DO NOT OPEN COVERS.

  • Page 3: Table Of Contents

    Features MENU ------------------------------------------------- 6 -------------------------------------------- 24 General Rules of Key Operation for Menu ---------------------------------------------- 24 ------------------------------------------------- 8 Product MAIN MENU ------------------------------------------------------------------------------------- 24 DISPLAY SETUP ------------------------------------------------------------------------------- 24 Installation ------------------------------------------------- 8 Compass Direction Setup --------------------------------------------------------------------- PRIVACY ZONE MASK SETUP ----------------------------------------------------------- 25 Operation ------------------------------------------------- 18 CAMERA SETUP ------------------------------------------------------------------------------- 26 Check points before Operation ------------------------------------------------------------------ 18...

  • Page 4: Menu

    Camera Specifications PTZ(Pan/Tilt/Zoom) Control ◎ CCD Sensor : 1/4” Interline Transfer CCD ◎ With RS-485 communication, max. 255 of cameras can be controlled at the same time. ◎ 10x Optical Zoom, 10x Digital Zoom (Max. 100x Zoom) ◎ Using the remote controller, can control the camera (max. 10 meters range). ◎...
  • Page 5 Basic Components Camera ID Setup ◎ ID number of camera is set using dip switch. The example is shown below. Camera ID ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ Main Body Ceiling Bracket Product Bracket ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ Cable Cover Guide Pattern Manual...
  • Page 6 Communication Protocol Setup Termination Switch Setting ◎ Select the appropriate Protocol with DIP switch combination. ◎ Termination switch(Pin 4) is used in cases listed below. Termination Switch is used in case listed below. PROTOCOL BUADRATE ◎ Long-distance communication between the controller and the camera (1-to-1 PELCO-D 2400bps connection)
  • Page 7 PM1063N(P) Installation ④ Fix the camera with the fixing screw. ① Install Ceiling Bracket on Ceiling. ② Attach the product installation bracket to the camera. ⑤ Insert the Cable Cover into Ceiling Bracket. and fix it with the supplied fixing screw.
  • Page 8 Cabling ◎ RS-485 Communication - For PTZ control, connect this line to keyboard and DVR. To control multiple cameras at the same time, RS-485 communication lines of them is connected in parallel as shown POWER Image Output Device below. Keyboard Controller / DVR Keyboard Controller / DVR Controller / DVR IrDA Sensor...
  • Page 9 Sensor Input Relay Output Internal Circuit +5V ~ 12V Internal Circuit AC or DC IN COM+ IN 1- Sensor Output 1 OUT 1 LOAD IN 4- Sensor Output 4 ◎ Maximum allowable electrical load of relay is shown bellow table. ◎...
  • Page 10 Check points before operation Starting OSD Menu ◎ Before power is applied, please check the cables carefully. • Function Using the OSD menu, Preset, Pattern, Swing, Group and Alarm Input ◎ The camera ID of the controller must be identical to that of the target camera. function can be configured for each application.
  • Page 11 SWING GROUP • Function : By using Swing function, you can make camera to move between 2 Preset • Function : The group function allows running sequence of Presets, Pattern and/or positions repeatedly. When swing function runs, camera moves from the Swings.
  • Page 12 Other Functions OSD Display of Main Screen • PWR UP ACTION : This function enables to resume the last action executed before power down. Most of actions such as Preset, Pattern, Swing and Group are available for this Preset Label LABEL 12345 PRESET Action Title...

  • Page 13: General Rules Of Key Operation For Menu

    General Rules of Key Operation for Menu Compass Direction Setup ◎ The menu items surrounded with ( ) always has its sub menu. ◎ Set North to assign compass direction as criteria. ◎ For all menu level, to go into sub menu, press NEAR key. SET NORTH DIRECTION Move camera and press NEAR button to save.

  • Page 14: Camera Setup

    PRIVACY ZONE SIZE ADJUSTMENT AUTO EXPOSURE SETUP ◎ Adjust mask size. Use joystick or arrow buttons to EDIT MASK 1 ▬ AE SETUP GLOBAL adjust mask size. • BACKLIGHT [ON/OFF] ☞ BACKLIGHT - Sets Backlight Compensation DAY /NIGHT < AUTO 2> ◀▶...

  • Page 15: Motion Setup

    MOTION SETUP JOG SETUP ◎ Setup the general functions of Pan/Tilt motions. ◎ Setup the Jog speed and Direction. MOTION SETUP JOG SETUP • AUTO FLIP [ON/OFF] • MOTION LOCK [ON/OFF] ☞ ☞ MOTION LOCK AUTO FLIP - Refer to “Other Functions" section. - If Motion Lock is set to ON, it is impossible to set PWR UP ACTION JOG MAX SPEED...

  • Page 16: Preset Setup

    PRESET SETUP EDIT PRESET LABEL • PRESET NO. [1~128] ◎ Edits label to show on monitor when camera arrives PRESET SETUP EDIT LABEL PRESET 1 ▬ - If a selected preset is already defined, camera ☞ PRESET NO . at presets. In Edit Label menu, a reverse [ ■...

  • Page 17: Swing Setup

    SWING SETUP EDIT PATTERN • • SWING NO. [1~8] SWING SETUP EDIT PATTERN EDIT PATTERN - Selects Swing number to edit. If a selected Swing ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ☞...

  • Page 18: Preset

    EDIT GROUP • ACTION ### [NONE/PRESET/SWING/PATTERN] EDIT GROUP EDIT GROUP EDIT GROUP • DWELL [0 sec~4minutes] ACTION DWELL ACTION DWELL ACTION DWELL - Sets Dwell Time between functions. NONE ☞ PRESET 00 :03 PRESET 00 :03 NONE NONE NONE NEAR NONE •...

  • Page 19: System Initialize

    SYSTEM INITIALIZE Initial Configuration Table • CLR ALL DATA SYSTEM INITIALIZE Display Configuration Camera Configuration ☞ CLEAR ALL DATA - Deletes all configuration data such as display, ├ CLR DISPLAY SET Camera ID Focus Mode SemiAuto ├ CLR CAMERA SET camera, motion setup and so on.

  • Page 20: Remote Controller

    Remote Controller Driver Installation 1. PRESET ㆍ Connect PM1063x to PC USB - Run Preset. Number + PRESET. Port. 2. MENU “New Hardware Wizard” - OSD menu on. Screen is display. 3. NUMBERS Click ‘Cancel’ - Numeric keypads(0~9) 4. CAM - Camera ID set.

  • Page 21: Driver Installation

    Driver Installation ㆍ Installation will proceed. ㆍClick ‘Ok’. “Installation has not passed Installation of driver completed. Windows Logo testing to verify its compatibility with Windows XP” screen is displayed. Click ‘Continue Anyway’ ㆍInstallation verification. ㆍClick ‘Continue Anyway’. Control Panel -> System -> Hardware ->...

  • Page 22: Driver Uninstallation

    Driver Uninstallation ㆍClick ‘Smart Viewer Uninstall’. ㆍClick ‘yes’. ㆍClick ‘yes’. ㆍClick ‘Finish’. ㆍConnect PM1063x to USB Port and Smart Viewer terminate. ㆍClick ‘Ok’. Click ‘Continue’. Uninstallation of driver completed.

  • Page 23: Viewer Program

    Viewer Program ③ Preset/Pattern/Swing/Group setting and execution. ㆍPRESET/PATTERN : Preset/Pattern setting and execution. PRESET PATTERN - Setting : Number + SHIFT + PRESET/PATTERN ① - Execution : Number + PRESET/PATTERN SWING GROUP ㆍSWING/GROUP : Swing/Group execution. - Setting : set up it within Camera OSD Menu. SHIFT ②...

  • Page 24: Specifications

    Specifications ◎ Product Bracket ◎ Ceiling Bracket MODEL PM1063N(P) VIDEO SIGNAL NTSC 1/4” Interline Transfer CCD 795(H)x596(V) 470K Max. Pixels 811(H)x508(V) 410K 752(H)x582(V) 440K Effective Pixels 768(H)x494(V) 380K Horizontal Res. 500TV Line (Color), 570 TV Line(B/W) S/N Ratio 50 dB (AGC Off)
  • Page 25 Interior PTZ Dome Camera PM1063N(P) 설치 및 사용 매뉴얼 Ver 1.0...
  • Page 26 경 고 주의사항 안전에 대한 사항 주 의 ◎ 사용하시기 전에 안전에 대한 사항 및 본 제품의 조작 방법을 잘 읽어 주십시오. 전기적 충격이 있을 수 ◎ 제품의 올바른 사용을 위해서 사용설명서는 잘 보관하십시오. 있으니 열지 마시오 ◎ 기기의 제조사로부터 추천되지 않은 부착물은 위험을 초래할 수 있으므로 사용하지 주의...
  • Page 27 --------------------------------------------------- 54 제품 특징 OSD 메뉴 기능 ------------------------------------------------ 72 메뉴 사용법 ----------------------------------------------------------------------------------------- 72 제품 구성품 --------------------------------------------------- 56 메인 메뉴 -------------------------------------------------------------------------------------------- 72 주 화면 OSD 표시 설정 -------------------------------------------------------------------------- 72 설치 --------------------------------------------------- 56 방위 위치 설정 ------------------------------------------------------------------------------------- 73 운전 --------------------------------------------------- 66 PRIVACY ZONE MASK 설정 ------------------------------------------------------------------ 73 카메라...
  • Page 28 카메라 영상부 사양 PTZ 제어 ◎ 1/4” Interline Transfer CCD ◎ 최대 255개까지 카메라를 동시에 연결하여 사용할 수 있습니다. ◎ x10 광학줌, x10 디지털 줌(최대 x100줌) ◎ 최대 전면부 10m 범위내에서 리모콘을 이용해 카메라 제어가 가능 합니다. ◎ Day & Night 기능 ◎...
  • Page 29 기본 구성품 카메라 ID 설정 ◎ 카메라의 ID를 딥 스위치의 조합으로 설정하며 각 핀의 설정값은 다음과 같습니다. Camera ID ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ 카메라 본체 천장형 브래킷 제품형 브래킷 ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ 케이블 커버 시공지본 매뉴얼...
  • Page 30 통신 프로토콜 설정 종단저항 설정 ◎ 다음과 같이 DIP SW 4번을 On/Off로 선택하여 종단저항을 설정합니다. ◎ 다음과 같이 DIP SW 1~3번을 선택하여 통신 프로토콜을 설정합니다. 종단저항은 다음과 같은 경우에 사용합니다. 프로토콜 BUADRATE ◎ 제어기와 카메라의 통신 결선이 아주 긴 경우(1:1 연결) - 제어기와...
  • Page 31 제품 설치 방법 ④ 1개의 고정 스크류로 제품을 고정합니다. ① 천장형 브래킷을 4개의 스크류를 이용하여 천장에 설치합니다. ② 제품형 브래킷을 4개의 스크류를 이용하여 제품에 장착합니다 ⑤ 케이블 커버를 천장형 브래킷에 삽입한 후 2개의 고정 스크류로 고정합니다. ③ 제품형 브래킷을 장착한 스피드돔을 천장형 브래킷의 4개의 지시선에 일치하도록 본체를...
  • Page 32 결선 ◎ RS-485 - PTZ제어 명령을 지령하는 키보드 제어기, DVR등을 연결하십시오. 여러 대의 카메라를 POWER 동시에 연결할 경우 RS-485 통신선을 병렬로 연결하여 사용하십시오. Image Output Device 제어기 Controller / DVR IrDA Sensor Door Switch RS-485 Relay Output ◎ 전원 - 본 제품의 정격전원은 DC 12V/1A입니다. 사용하는...
  • Page 33 센서 입력 릴레이 출력 결선 내부회로 +5 V ~ 12V 내부회로 AC or DC IN COM + OUT 1 IN 1- 센서출력 1 부하 IN 4- 센서출력 4 ◎ 최대 연결할 수 있는 부하는 다음과 같습니다. ◎ 센서를 결선하기 전에 센서의 구동 전압과, 센서의 신호 출력 방식을 체크하십시오. 구동전원...

  • Page 34: 설치 확인

    설치 확인 OSD 메뉴 선택 ◎ 전원을 인가하기 전에 결선에 이상이 없는지 확인하여 주십시오. • 기능 : 카메라의 OSD 메뉴 기능을 사용하여 영상을 설정하거나, Preset, Pattern, ◎ 운전하고자 하는 카메라의 ID를 확인하신 후 제어기에서 올바른 카메라 번호를 선택하 Swing, Group등과 같은 PTZ동작들을 설정할 수 있습니다. •...
  • Page 35 스윙 그룹 • 기능 : 스윙 동작은 2개의 프리셋 위치를 왕복 운전하는 기능입니다. 스윙 운전을 실행 • 기능 : 그룹 기능은 프리셋, 패턴, 스윙 기능을 조합하여 반복적으로 실행하는 기능입 하면 먼저 첫번째 프리셋에서 두번째 프리셋 위치로 운전하고, 이후에 반대로 니다. 최대 8개의 그룹을 지정할 수 있으며 각 그룹은 최대 20개의 Action(프리 두번째...

  • Page 36: 기타 주요 기능

    기타 주요 기능 주 화면 OSD 구성 • PWR UP ACTION : 카메라에 전원을 인가하면 전원이 꺼지기 이전에 수행하던 동작 을 다시 수행하는 기능입니다. 프리셋, 패턴, 스윙, 그룹 동작만 Preset Label LABEL 12345 PRESET Action Title 재 수행되고 조그 운전 동작은 이 기능에서 제외됩니다. •...

  • Page 37: 메뉴 사용법

    메뉴 사용법 방위 위치 설정 ◎ ( )안에 표기된 메뉴에는 하위 메뉴가 있습니다. ◎ 방위 표시를 위해 북쪽 방향을 지정합니다. SET NORTH DIRECTION 원하는 PAN 위치로 이동한 후 NEAR 키를 눌러 ◎ 하위 메뉴로의 이동은 NEAR 키를 누르십시오. 저장합니다. ◎ 메뉴 항목에서 FAR 키를 누르면 이전 메뉴로 이동합니다. ◎...

  • Page 38: 카메라 모듈 설정

    PRIVACY ZONE 크기 조절 AUTO EXPOSURE 설정 • BACKLIGHT [ON/OFF] ◎ Mask의 크기를 조절합니다. EDIT MASK 1 ▬ AE SETUP GLOBAL - 역광 보정 기능을 설정합니다. 조그를 상하,좌우로 이동하면 크기가 조절됩니다. ☞ BACKLIGHT DAY /NIGHT < AUTO 2> • DAY/NIGHT [AUTO1/AUTO2(0~255)/DAY/NIGHT] ◀▶...

  • Page 39: 모션 설정

    모션 설정 조그 설정 ◎ 모션과 관련된 일반 기능을 설정합니다. ◎ 조그 운전속도 및 운전방향을 설정하는 기능입니다. MOTION SETUP JOG SETUP • AUTO FLIP [ON/OFF] • MOTION LOCK [ON/OFF] ☞ ☞ - “기타 주요 기능” 부분 참조하십시오. MOTION LOCK AUTO FLIP - Motion Lock을...

  • Page 40: 프리셋 설정

    프리셋 설정 프리셋 레이블 설정 ◎ LABEL에서 반전되어 표시되는 부분이 현재 커서의 • PRESET NO. [1~128] EDIT LABEL ▬ PRESET 1 PRESET SETUP 위치이며 글자를 선택하면 우측으로 위치가 이동합 - 설정하고자 하는 프리셋 번호를 선택합니다. 이미 ☞ PRESET NO . [ ■...

  • Page 41: 스윙 설정

    스윙 설정 패턴 편집 • SWING NO. [1~8] SWING SETUP EDIT PATTERN EDIT PATTERN - 설정할 스윙 번호를 선택합니다. 선택한 스윙번호가 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ☞...
  • Page 42 그룹 편집 • ACTION ### [NONE/PRESET/SWING/PATTERN] EDIT GROUP EDIT GROUP EDIT GROUP ACTION DWELL ACTION DWELL ACTION DWELL • DWELL [0초~4분] ☞ NONE PRESET 00 :03 PRESET 00 :03 - Action 종료 후 휴지시간을 설정합니다. NEAR NONE NONE NONE NONE NONE NONE NONE...

  • Page 43: 시스템 초기화

    시스템 초기화 초기 설정값 • CLEAR ALL DATA Display 설정 카메라 설정 SYSTEM INITIALIZE - Display 설정값, 카메라 설정값, 모션 설정값, 사용자 ☞ CLEAR ALL DATA 편집 데이터 전체를 초기화 합니다. Camera ID Focus Mode SemiAuto ├ CLR DISPLAY SET ├...

  • Page 44: 리모컨 제어

    리모컨 제어 드라이버 설치 1. PRESET - 프리셋 실행. 숫자+PRESET. ㆍPC USB 포트에 PM1063x 2. MENU 를 연결하면 왼쪽과 같은 - 카메라 OSD MENU 진입. 창이 나타납니다. 3. NUMBERS “취소’를 클릭합니다. - 숫자 키패드(0~9) 4. CAM - 카메라 ID 설정. 숫자+CAM. 5.

  • Page 45: 드라이버 설치

    드라이버 설치 ㆍ잠시 후 설치가 진행되고 ㆍ설치가 완료 되었습니다. Windows XP 로고 테스트 ‘Ok’ 버튼을 클릭합니다. 를 통과하지 않았다는 메시지가 나오면 ‘계속’을 클릭합니다. ㆍ’계속’을 클릭합니다. ㆍ정상적으로 설치되었는지 확인은 제어판->시스템 ->하드웨어->장치관리자 -> ‘이미징 장치’에서 확인 하실 수 있습니다.

  • Page 46: 드라이버 제거

    드라이버 제거 ㆍ’Smart Viewer Uninstall’ ㆍ’예’를 클릭합니다. 을 클릭합니다. ㆍ’예’를 클릭합니다. ㆍ’Finish’를 클릭합니다. ㆍPM1063x를 USB 포트에 연결, Smart Viewer를 종료 후 ‘Continue’를 클릭 합니다. ㆍ’Ok’를 클릭하면 드라이버 삭제가 종료됩니다.

  • Page 47: 뷰어 프로그램

    뷰어 프로그램 ③ Preset/Pattern/Swing/Group 설정 및 실행. PRESET PATTERN ㆍPRESET/PATTERN : Preset/Pattern 설정 및 실행 ① - 설정 : 숫자 + SHIFT + PRESET/PATTERN SWING GROUP - 실행 : 숫자 + PRESET/PATTERN ㆍSWING/GROUP : Swing/Group 실행. SHIFT ② - 설정 : OSD Menu 내에서 설정. - 실행...

  • Page 48: 제품사양

    제품 사양 ◎제품 브래킷 ◎ 천장 브래킷 모델 PM1063N(P) 비디오 신호방식 NTSC 소자 1/4” Interline Transfer CCD 795(H)x596(V) 470K 최대화소수 811(H)x508(V) 410K 752(H)x582(V) 440K 유효화소수 768(H)x494(V) 380K 수평해상도 500TV 라인(Color), 570 TV 라인(B/W) S/N 비 50 dB (AGC Off) 줌 비율...
