- Page 1 OPERATING MANUAL ProDigit Mini Digital Protractor ADAINSTRUMENTS.COM Manufacturer...
-
Page 2: Table Of Contents
ProDigit Mini TABLE OF CONTENTS 1. Appearance ............3 2. -
Page 3: Appearance

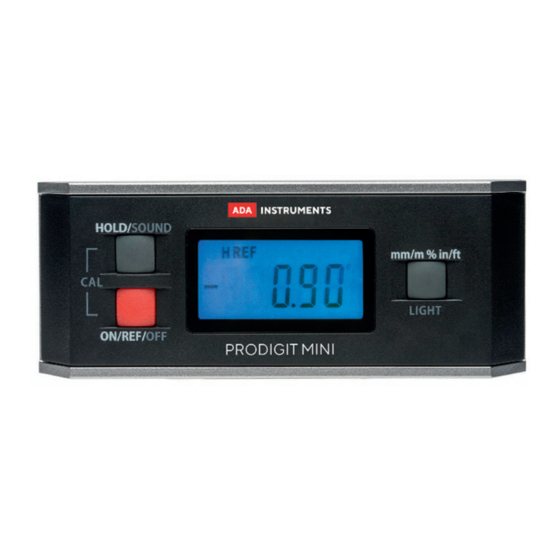

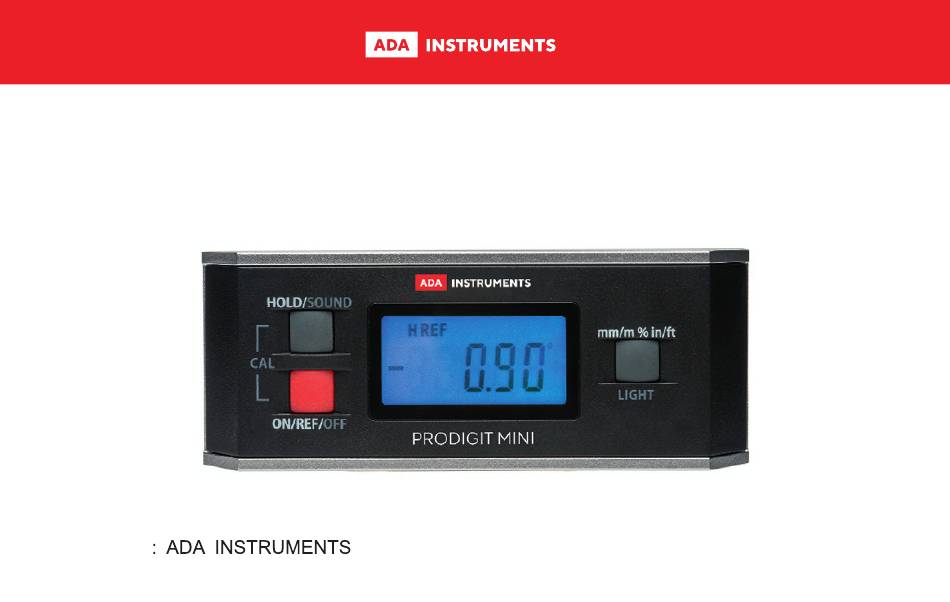

ProDigit Mini APPEARANCE 1) HOLD/SOUND - Hold function/Sound function 2) ON/REF/OFF - On/Relative angle measurement mode/Off 3) LCD-display Battery cover 4) mm/m%in/ft/LIGHT - Units/Backlight Important note: 1. The digital level has been pre-calibrated at the factory. 2. The product should only be recalibrated if it has been dropped (see Calibration). -
Page 4: Lcd Screen Icons
ProDigit Mini LCD SCREEN ICONS Replace batteries when the Battery Power Icon is flashing. Only flashing when voltage is below 2.2 V. Sound/Beeper Icon - this icon appears on the screen when the beeper function is activated. Indicates that the level is working in relative angle mode. -
Page 5: Calibration
ProDigit Mini to mm/m, to percent slope (%), to pitch (in/ft). Long press for 3 seconds to turn on back light. Long press again for 3 seconds to turn off the back light. Touch any key to turn on the light around 30 s. - Page 6 ProDigit Mini Symbol +/- shows how to adjust the surface to be leveled. Relative Measurement Put it on the first measured surface, press ON/REF/OFF button, LCD displays 0.00°. Put it on the second measured surface, LCD shows the intersection angle between two measured surfaces. Press ON/REF/OFF button again to turn into Absolute measurement mode.
-
Page 7: Technical Data
ProDigit Mini TECHNICAL DATA Measuring range °: 4*90°; mm/m: 1000 mm/m; %: 100%; in/ft: 12 in/ft Resolution 0.05° Accuracy ±0.15° Power DC3V (AAAx2) Battery life Around 100 h continuous without backlight Working temperature -10°C to 50°C Working humidity ≤ 85%... -
Page 8: Warranty/Exceptions From Responsibility
ProDigit Mini WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour. - Page 9 ProDigit Mini The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits caused by usage other thsn explained in the users’ manual. The manufacturer, or its representatives, assumes no responsi- bility for damage caused by wrong movement or action due to connecting with other products.
- Page 10 WARRANTY CARD Name and model of the product _______________________________________________________________________________ Serial number _____________________________ date of sale ____________________________________________________ Name of commercial organization _____________________ stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects.
- Page 12 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ProDigit Mini Электронный уровень ADAINSTRUMENTS.COM Производитель...
- Page 13 ProDigit Mini СОДЕРЖАНИЕ 1. Внешний вид ............3 2.
-
Page 14: Внешний Вид
ProDigit Mini ВНЕШНИЙ ВИД 1) HOLD/SOUND - Клавиша сохранения снятого значе- ния измеренного угла/Звук 2) ON/REF/OFF - Клавиша Вкл/Режим относительного измерения/Выкл прибора 3) LCD-дисплей Крышка батарейного отсека 4) mm/m%in/ft/LIGHT - клавиша выбора единиц изме- рения/Подсветка Важно: 1) Электронный уровень должен быть откалиброван... -
Page 15: Значки На Дисплее
ProDigit Mini ЗНАЧКИ НА ДИСПЛЕЕ Замените батарею, если на дисплее загорается этот значок (напряжение менее 2.2В) Этот значок появляется при активации функции звукового сигнала. Индикация работы уровня в режиме измерения относительного угла. Этот значок появляется при активации функции сохранение измеренного значения угла. -
Page 16: Калибровка
ProDigit Mini Прерывистый звуковой сигнал становится постоянным при приближении к 0° и 90°. 3) mm/m%in/ft/LIGHT Преобразовывает значения в разные единицы измерения. Нажмите на кнопку один раз, чтобы изменить единицы измерения: с градусов на мм/м, проценты, дюймы/футы. Нажмите и удерживайте кнопку около 3х сек чтобы включить... - Page 17 ProDigit Mini Абсолютное измерение Нажмите коротко кнопку ON/REF/OFF, чтобы войти Символ +/- показывает, куда наклонен уровень. в режим Абсолютного измерения. На дисплее отобразится абсолютный угол. Относительное измерение Положите прибор на первую измеренную поверхность. Нажмите на кнопку ON/REF/OFF. На дисплее отобразится 0.00° и символ REF. Положите...
-
Page 18: Технические Характеристики
ProDigit Mini Уклон Прибор измеряет уклон поверхности в процентах. Эта функция может применяться в укладке труб. Если кнопка преобразования единиц измерения включена в режиме уклона, на дисплее будут отображаться проценты. Если режим звукового сигнала активирован — уровень подаст звуковой сигнал при 0.00%. - Page 19 ProDigit Mini ГАРАНТИЯ • Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 2 лет со дня покупки. • Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или...
-
Page 20: Гарантия/Освобождение От Ответственности
ProDigit Mini ОСВОБОЖДЕНИЕ ОТ ОТВЕТСТВЕННОСТИ Пользователю данного продукта необходимо следовать инструкциям, которые приведены в руководстве по эксплуатации. Даже, несмотря на то, что все прборы проверены производителем, пользователь должен проверять точность прибора и его работу. Производитель или его представители не несут ответственности за прямые или косвенные убытки, упущенную... - Page 21 ProDigit Mini ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы...
- Page 22 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель ________________________________________________________________________________ Серийный номер __________________________ Дата продажи ____________________________________________________ Наименование торговой организации ___________________ Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет...
