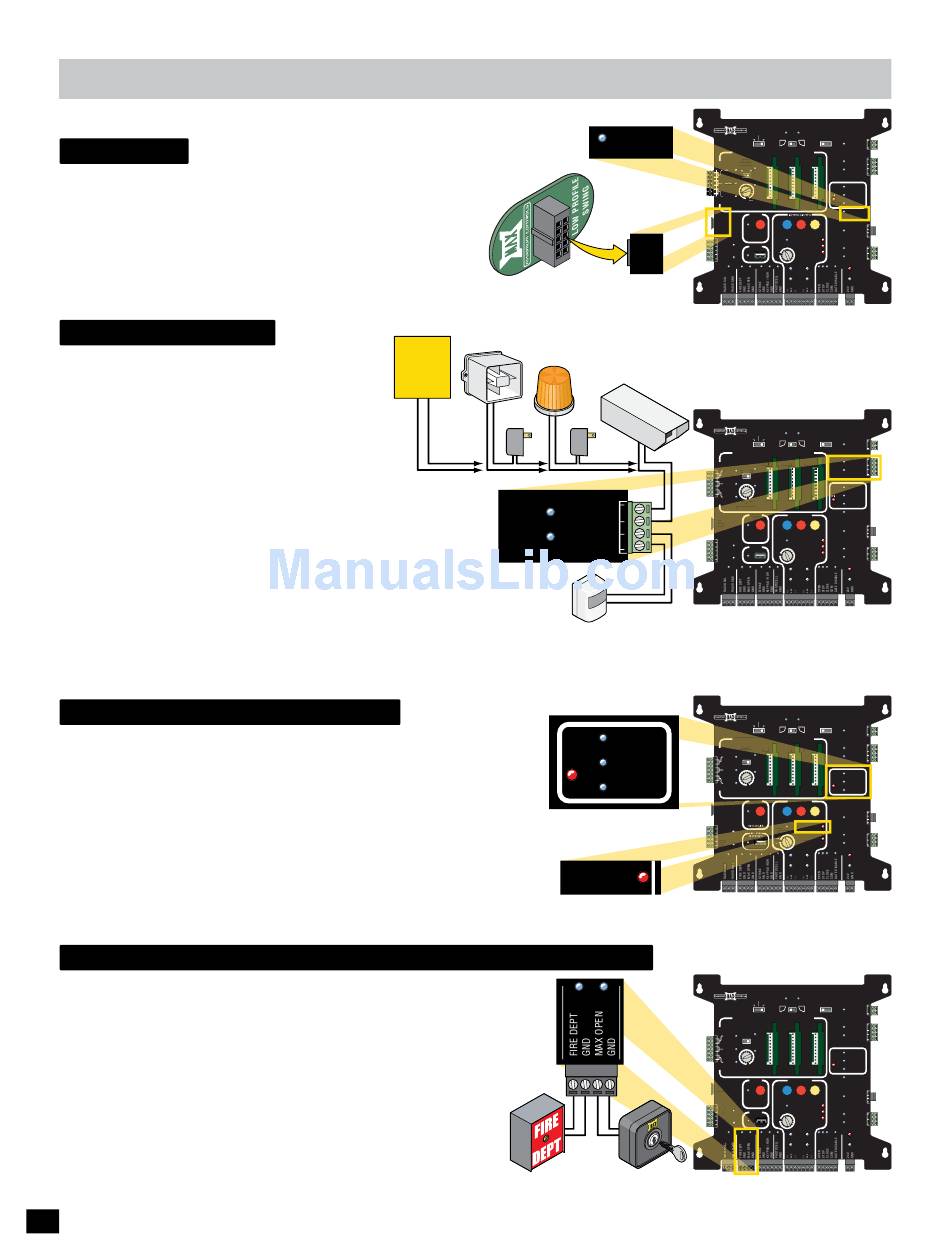

id plug

AN ID Plug comes standard on Matrix 1. It identifies the type
of gate operator and MUST be plugged in or the Matrix 1 WILL
NOT function.
ID PLUG ERROR LED: Will light when ID PLUG is missing.

Gate Tamper

The GATE TAMPER can be used for various
functions such as turning a warning light, siren or
camera on when the gate is tampered with
(Vandalized Gate). The gate operator defines a
"Vandalized Gate" as UNAUTHORIZED movement
of the gate. This can occur if the red release
handle clamp is lifted and gate is manually moved
from the closed position or the gate is forced
open from the closed position without authorization.
TAMPER NO/Com Relay: Connect a warning light, siren, camera
or an existing alarm system to relay.
TAMPER IN/GND Input: Connect a sensor device to input. When
Tamper In/GND gets triggered, device that is wired to Tamper
relay (NO/Com) will activate.

UL entrapment LEDs

UL ENTRAPMENT LEDs will indicate when a OPENING DIRECTION
Photocell and/or Sensing Edge(s) have been activated. If alarm gets
triggered, press reset button on control box to turn alarm off.
NOTE: UL safety approved devices are wired to the MC-100 motor
controllers ONLY. DO NOT wire them to the Matrix 1.
REVERSE SENSITIVITY LED: Will light when the gate encounters an
obstruction triggering the ERD sensor.

emergency vehicle/max open inputs

FIRE DEPT lnput: Should be connected to a knox box device to allow
the proper authorities to gain emergency access when necessary. The
input will override the GATE DISABLE input and allow EMERGENCY
personnel FULL 24/7 access. Gate fully opens.
MAX OPEN Input: Can be connected to a key switch and used as an
ADDITIONAL input from the FIRE DEPT input. The input will override
the GATE DISABLE input and allow SECURITY personnel FULL 24/7
access. Gate fully opens.
