Réglage de la hauteur de coupe
Le commutateur de réglage de la hauteur de coupe com-
mande la hauteur de coupe de la tondeuse. La hauteur de
coupe est réglable entre 4,4 cm (1,75 po) et 10 cm (4 po).
Appuyer le commutateur de réglage (A, figure 15) vers
l'avant pour baisser la hauteur du plateau de coupe de la
tondeuse et vers l'arrière pour augmenter la hauteur de ce
dernier.
La fente dans l'indicateur de hauteur de coupe (B) indique la
hauteur de coupe du plateau de la tondeuse.
B
A

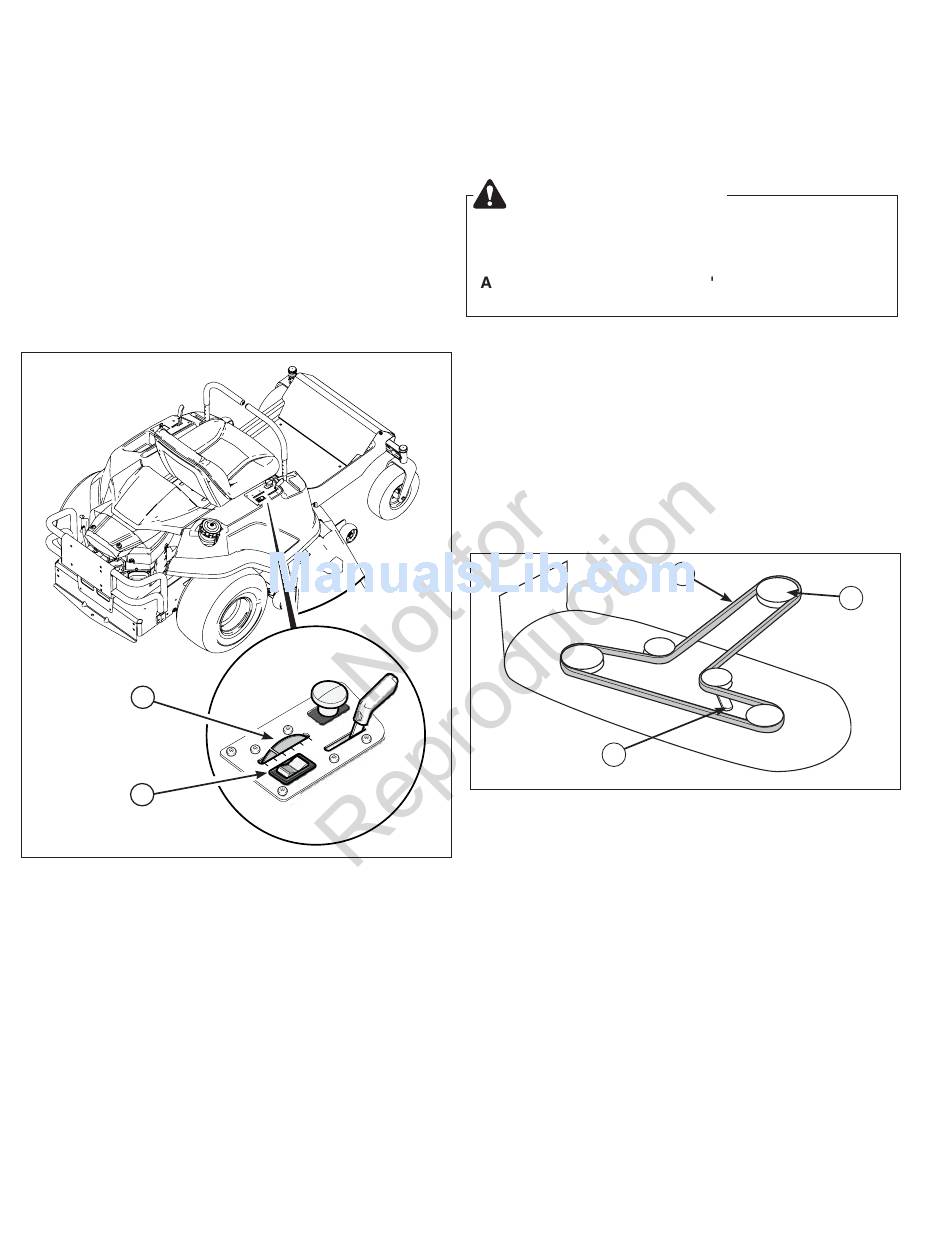

Figure 15. Réglage de la hauteur de coupe
24
Dépose et pose de la tondeuse
REMARQUE : Effectuer la dépose et l'installation de la ton-
deuse sur une surface dure nivelée telle qu'un sol en béton.
AVERTISSEMENT
Après avoir baissé la hauteur de coupe de la
tondeuse, engager le frein de stationnement, arrêter
les lames de la tondeuse, mettre le contacteur à
A »Ê È»Ê¿È»È Â· ¹Âó ·Ì·ÄÊ º »¼¼»¹ÊË»È Â· ºóÆÅÉ» ÅË
l'installation de la tondeuse.
Dépose
1. Mettre les lames de la tondeuse en ARRÊT, placer les
leviers de vitesse de déplacement dans leur position
DÉMARRAGE/STATIONNEMENT, engager le frein de
stationnement, mettre le contacteur à ARRÊT et atten-
dre que toutes les pièces soient arrêtées.
2. Pivoter les roues avant vers l'avant.
3. Utiliser le levier de courroie de la tondeuse (A, figure 16)
pour relâcher la tension de la courroie. Retirer la courroie
de la tondeuse (B) de la poulie du moteur (C).
A
Figure 16. Dépose et pose de la courroie de la ton-
deuse
4. Tourner le contacteur de la position ARRÊT à MARCHE
sans démarrer le moteur.
5. Utiliser le commutateur de la hauteur de coupe pour
lever le plateau de coupe.
6. Placer des blocs de bois de 4 x 4 sous les rebords avant
et arrière du plateau de coupe pour soutenir solidement
ce dernier.
7. Utiliser le commutateur de la hauteur de coupe pour
baisser complètement la tondeuse afin qu'elle repose
sur les blocs de bois de 4 x 4.
8. Mettre le contacteur à ARRÊT et retirer la clé.
9. Retirer les goupilles (A), figure 17) et les rondelles (B)
fixant les bras de levage arrière (C). Séparer les bras de
levage arrière du plateau de coupe.
B
C
