Les dimensions de l'espace d'installation entre les placards sont valides pour l'installation entre des placards de 24" (61 cm) avec plan
de travail de 25" (64 cm) à hauteur de 36" (91,4 cm).

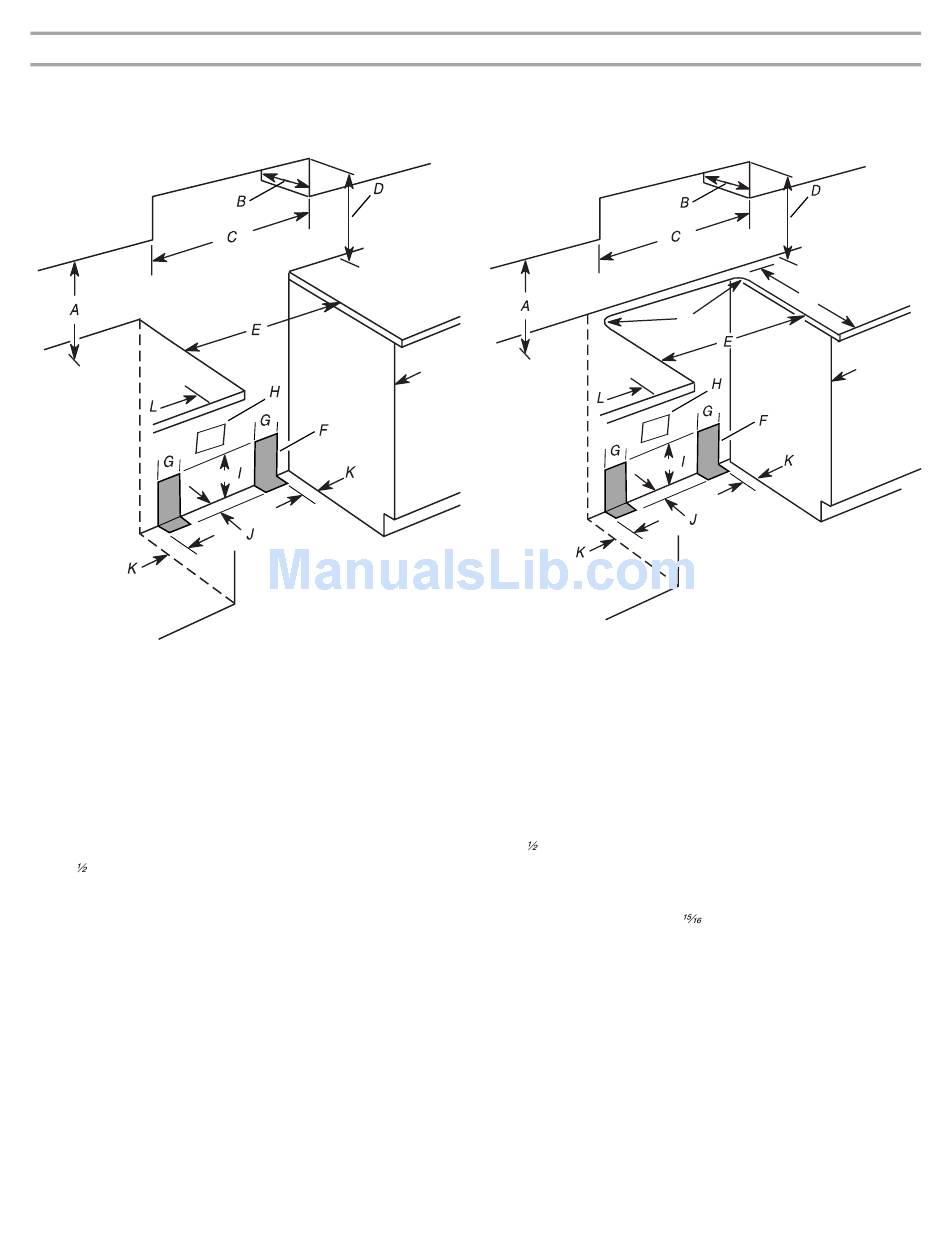

Cuisinières autoportantes
A. 18" (45,7 cm) entre le placard supérieur et le plan de travail
B. Profondeur max. du placard supérieur : 13" (33 cm)
C. Largeur de l'ouverture : 30" (76,2 cm) min.
D. Pour la distance libre minimale vers la partie supérieure de la
table de cuisson, voir la REMARQUE.
E. Largeur de l'ouverture : 30" (76,2 cm) min.
F. Installation de la canalisation de gaz rigide recommandée dans
cette zone ombrée.
G. Zone de 6" (15,2 cm) disponible pour l'installation du gaz et de
l'électricité.
H. Prise reliée à la terre
I. 7" (17,8 cm)
J. 1½" (3,8 cm)
K. 4 " (11,4 cm)
L. Dégagement de 5" (12,7 cm) min. entre les deux côtés de la
cuisinière et les parois latérales ou d'autres matériaux
combustibles.
M. La porte ou charnière du placard ne doit pas dépasser à
l'intérieur de l'ouverture.
REMARQUE : Distance de séparation de 24" (61 cm) ou plus lorsque le fond d'un placard de bois ou de métal est protégé par une
planche ignifugée d'au moins ¼" (0,64 cm) recouverte d'une feuille métallique d'épaisseur égale ou supérieure à : acier calibre 28 MSG,
acier inoxydable 0,015" (0,4 mm), aluminium 0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance de séparation de 30" (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d'un placard de bois ou de métal non
protégé.
En cas d'installation d'une hotte ou d'un ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre les instructions fournies avec la
hotte concernant les dimensions de dégagement à respecter au-dessus de la surface de la table de cuisson.
24
Dégagements de séparation à respecter
Cuisinières encastrées
M
A. 18" (45,7 cm) entre le placard supérieur et le plan de travail
B. Profondeur max. du placard supérieur : 13" (33 cm)
C. Largeur de l'ouverture : 30" (76,2 cm) min.
D. Pour la distance libre minimale vers la partie supérieure de la table
E. Largeur de l'ouverture : 30" (76,2 cm) min.
F. Installation de la canalisation de gaz rigide recommandée dans
G. Zone de 6" (15,2 cm) disponible pour l'installation du gaz et de
H. Prise reliée à la terre
I. 7" (17,8 cm)
J. 1½" (3,8 cm)
K. 4 " (11,4 cm)
L. Dégagement de 5" (12,7 cm) min. entre les deux côtés de la
M. Profondeur d'ouverture : 22
N. Rayon de basculement des deux coins : ¾" (1,9 cm)
O. La porte ou charnière du placard ne doit pas dépasser à l'intérieur
N
de cuisson, voir la REMARQUE.
cette zone ombrée.
l'électricité.
cuisinière et les parois latérales ou d'autres matériaux combustibles
pour les modèles KGSS907 et KGRS807.
2" (5,1 cm) de dégagement min. pour le modèle KGSK901
de l'ouverture.
M
O
" (58,3 cm)
