Respecter les dimensions indiquées pour la cavité
d'installation entre les placards. Ces dimensions constituent
les valeurs minimales des dégagements de séparation.
La bride antibasculement de plancher doit être installée. Pour
l'installation de la bride antibasculement expédiée avec la
cuisinière, voir la section "Installation de la bride
antibasculement".
Une source d'électricité avec liaison à la terre est nécessaire.
Voir la section "Spécifications électriques".
Une source de gaz adéquate doit être disponible. Voir la
section "Spécifications de l'alimentation en gaz".
Contacter un installateur de revêtement de sol qualifié, qui
pourra déterminer si le revêtement de sol peut résister à une
température d'au moins 200°F (93°C).
Dans le cas de l'installation de la cuisinière par dessus un
tapis, placer sous la cuisinière une plaque d'appui isolée, ou
une plaque de contreplaqué de ¼" (0,64 cm).
IMPORTANT : Les matériaux de certains placards et certains
matériaux de construction ne sont pas conçus pour résister à la
chaleur générée par le four durant la cuisson au four ou
l'autonettoyage.

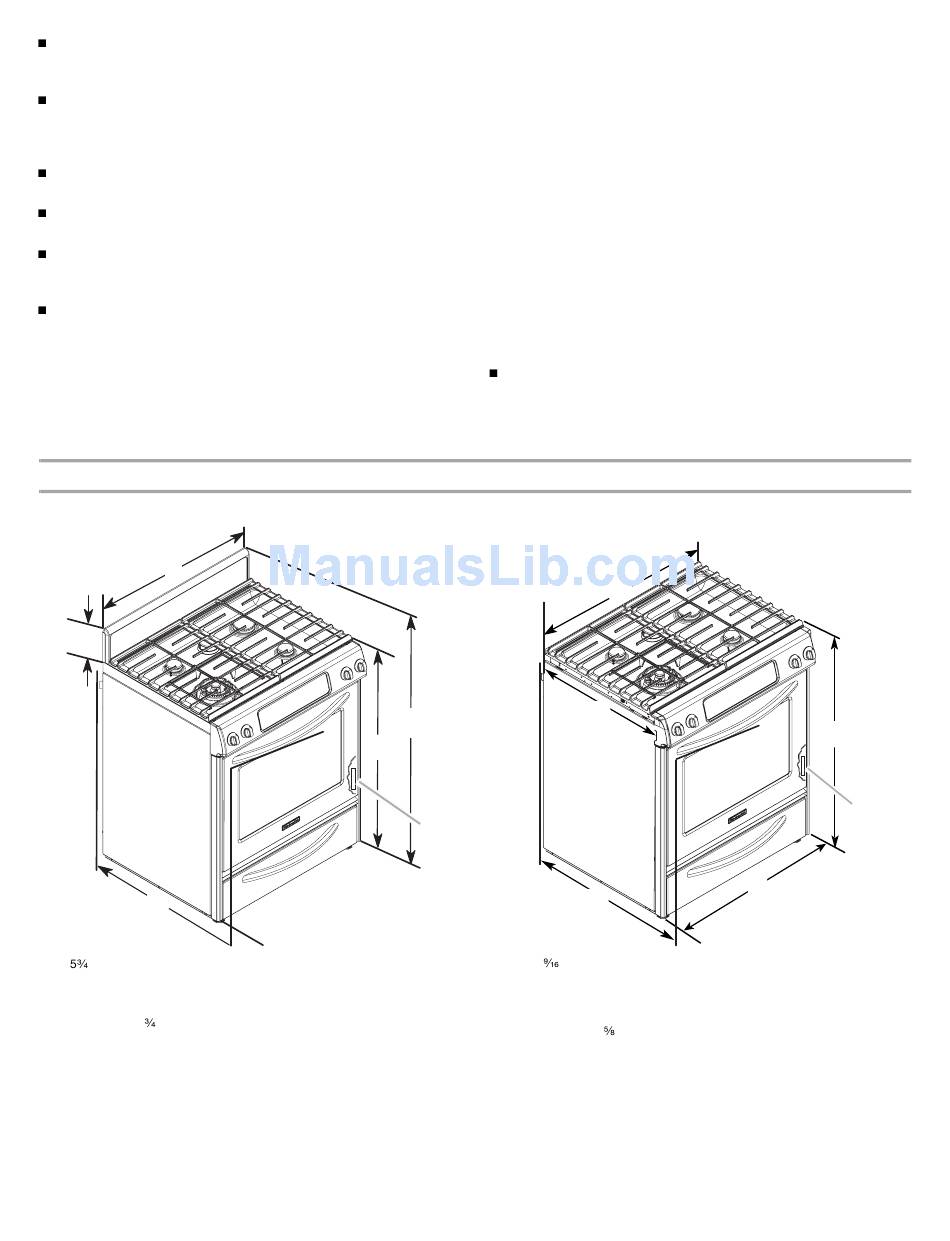

Cuisinière autoportante
B
A
F**
A.
" (14,6 cm)
B. 30" (76,2 cm)
C. Hauteur totale avec les pieds
de nivellement complètement
abaissés : 41 " (106 cm)
D. Hauteur de la garniture de la
table de cuisson avec les pieds
de nivellement complètement
abaissés : 36" (91,4 cm)*
*La cuisinière peut être surélevée d'environ 1" (2,5 cm) en
ajustant les pieds de nivellement.
**Dans le cas d'une installation entre des placards de
24" (61 cm) avec plan de travail de 25" (63,5 cm), l'avant de
la porte du four sera en saillie de 1" (2,5 cm) au-delà de la
base des placards de 24" (61 cm).
Dimensions du produit
C
D*
E
E. Plaque signalétique (située
sur la garniture de porte du
four, côté droit)
F. Longueur maximale de la
poignée au support à
l'arrière de la cuisinière :
27¼" (69,2 cm)**
Consulter le constructeur de la maison ou le fabricant des
placards pour déterminer si les matériaux utilisés pourraient subir
un changement de couleur, une déstratification ou d'autres
dommages.
Résidence mobile - Spécifications additionnelles à
respecter lors de l'installation
L'installation de cette cuisinière doit être conforme aux
dispositions de la norme Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal
Standard for Mobile Home Construction and Safety, Title 24,
HUD Part 280). Lorsque cette norme n'est pas applicable,
l'installation doit satisfaire aux critères de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
aux dispositions des codes locaux.
Au Canada, l'installation de cette cuisinière doit satisfaire aux
stipulations de la version la plus récente de la norme CAN/CSA-
A240 ou des codes locaux en vigueur.
Autres critères à respecter pour une installation en résidence
mobile :
Dans le cas de l'installation de cette cuisinière dans une
résidence mobile, la cuisinière doit être fixée au plancher
durant tout déplacement du véhicule. Toute méthode de
fixation de la cuisinière est adéquate dans la mesure où elle
satisfait aux critères des normes mentionnées ci-dessus.
Cuisinière encastrée
A
F
E**
A. 30
" (77,6 cm)
B. Hauteur jusqu'à la partie
inférieure de la table de
cuisson avec les pieds de
nivellement complètement
abaissés : 35 " (90,5 cm)*
C. Plaque signalétique (située
sur la garniture de porte du
four, côté droit)
*La cuisinière peut être surélevée d'environ 1" (2,5 cm) en
ajustant les pieds de nivellement.
**Dans le cas d'une installation entre des placards de
24" (61 cm) avec plan de travail de 25" (63,5 cm), l'avant de
la porte du four sera en saillie de 1¾" (4,4 cm) au-delà de la
base des placards de 24" (61 cm).
B*
C
D
D. 30" (76,2 cm)
E. Longueur de la poignée au
support à l'arrière de la
cuisinière : 27¼" (69,2 cm)**
F. Du coin du plan de travail
vers l'arrière de la table de
cuisson : 23" (58,4 cm)
23
