Summary of Contents for DAD LIVE series
-

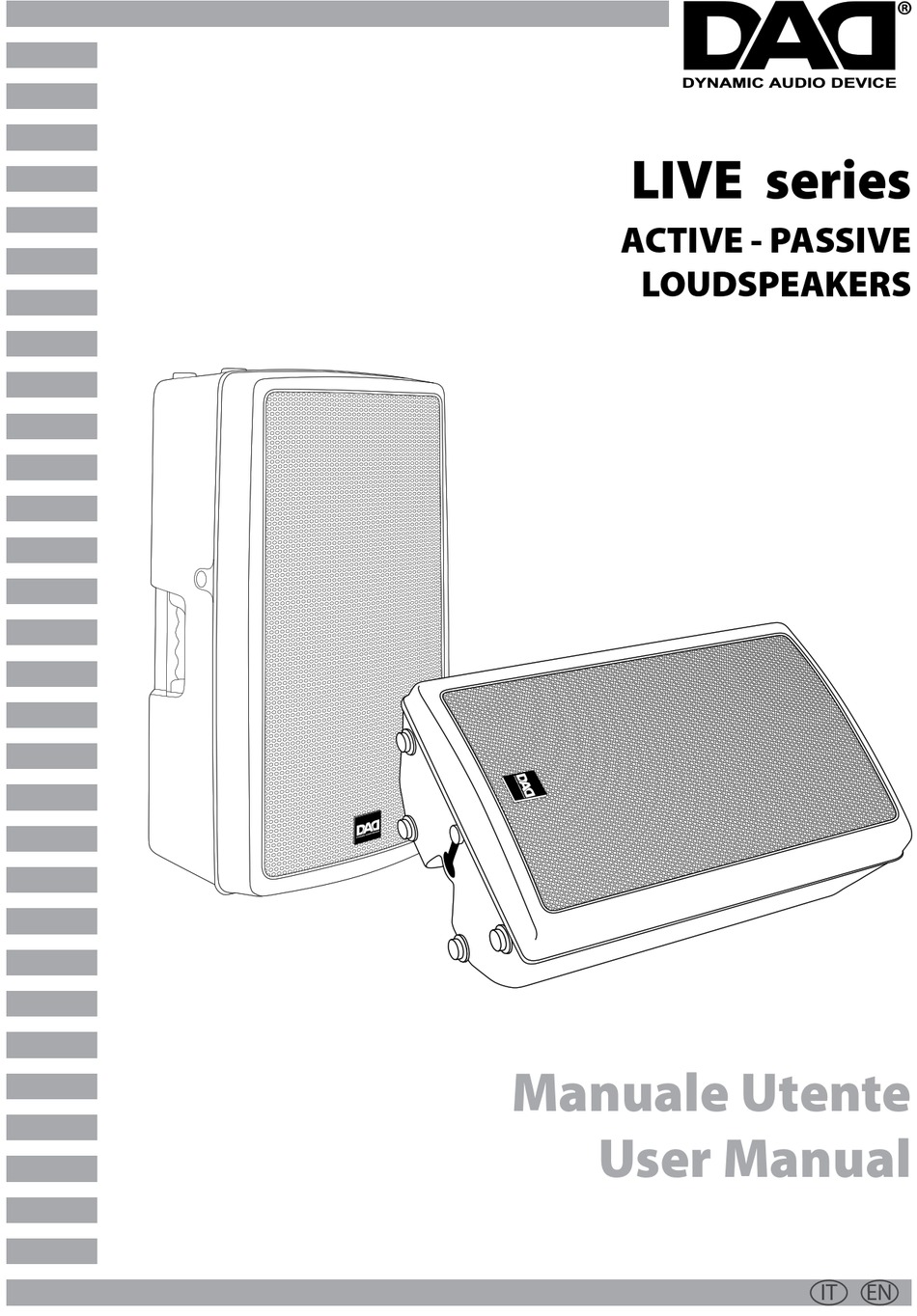

Page 1: User Manual
DYNAMIC AUDIO DEVICE LIVE series ACTIVE - PASSIVE LOUDSPEAKERS Manuale Utente User Manual... - Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
-
Page 3: Table Of Contents
LIVE series INDICE CONTENTS Sicurezza Safety Avvertenze generali General instructions Attenzioni e precauzioni per l’installazione Warnings and installation precautions Informazioni generali General information 1 Introduzione 1 Introduction 1. 1 Introduzione 1. 1 Introduction 2 Installazione 2 Installation 2. 1 Installazione 2. -
Page 4: Sicurezza
LIVE series ATTENZIONE! WARNING! Before carrying out any operations with the unit, Prima di effettuare qualsiasi operazione con carefully read this instruction manual, and keep it l’unità, leggere con attenzione questo manuale with cure for future reference. conservarlo accuratamente riferimenti It contains important information about the futuri. -
Page 5: Attenzioni E Precauzioni Per L'installazione
LIVE series Warnings and installation precautions Attenzioni e precauzioni per l’installazione • This product in combination with ampli- • Questo prodotto da solo oppure in combina- zione con amplificatore può essere capace di fier, may be capable of producing dangerous... -
Page 6: Informazioni Generali
LIVE series rottura di uno di essi, l’altro sarà in grado suspension for hanging speakers (for example one chain); always use at least two of them di sostenere il sistema. - Verificare sempre che la struttura cui i and make sure they are sufficiently strong. So, diffusori sono sospesi sia in grado di sop- if one fails the other will sustain the load. -
Page 7: Introduzione

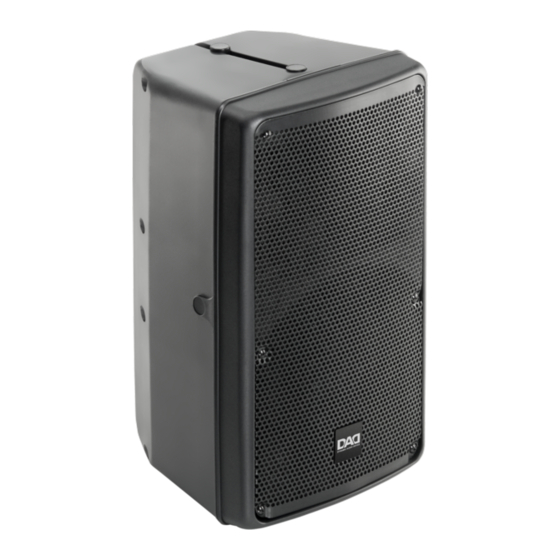

LIVE è in grado di fornire grande LIVE series is able to provide great flexibility in flessibilità per l’uso in una vasta gamma di ap- a wide range of professional applications, in... -
Page 8: Installazione
LIVE series - 2 - INSTALLAZIONE - 2 - INSTALLATION Per aumentare la zona di copertura e l’SPL mas- To increase coverage and maximum SPL value it simo, è possibile affiancare più diffusori in modo is advisable to place more cabinets side by side da formare un array. - Page 9 LIVE series LIVE8 - 8A Fig.2 30˚ 40˚ LOUDSPEAKERS LOUDSPEAKERS POSITION HORN POSITION (H) TOTAL COVERAGE (HxV) 30° 90° 120° x 60° 40° 90° 130° x 60° LIVE8 - 8A 30° 60° 90° x 90° 40° 60° 100° x 90°...
-
Page 10: Installazione A Muro
LIVE series 2.2 INSTALLAZIONE A MURO 2.2 WALL MOUNTING • Selezionare con cura l’area dove installare i • Take care when choosing the place for the diffusori. loudspeaker installation. • Assicurarsi che la struttura sia adeguata a sop- • Make sure that the structure is adequate to portare il peso del diffusore. -
Page 11: Installazione Sospesa
2.4 INSTALLAZIONE SOSPESA 2.4 SUSPENDED INSTALLATION È possibile sospendere le LIVE tramite gli inserti LIVE series cabinets may be hanged using com- filettati (golfari M6 - M8) ed il sistema di aggancio patible eye-bolts (M6 - M8) and the points hook- a più... -
Page 12: Connections And Controls
LIVE series - 3 - CONNESSIONI E CONTROLLI - 3 - CONNECTIONS AND CONTROLS 3.1 PANNELLO DI CONNESSIONE DIFFUSORI 3.1 LOUDSPEAKER PANEL CONNECTION VERSIONE ATTIVA ACTIVE VERSION (LIVE8A - 10A) (LIVE8A - 10A) Diffusore attivo biamplificato con mixer integrato, Active biamplified loudspeaker with built-in mix- 2ch (1 mic + 1 line) con regolazioni indipendenti. - Page 13 LIVE series CONNESSIONI CONNECTIONS MIC IN - Presa Jack 6,3mm per il collegamento in MIC IN - Jack 6,3mm socket for input connection ingresso di segnali microfonici. of microphone signals. LINE IN - Presa XLR 3p per il collegamento in in- LINE IN - XLR 3p socket for input connection of gresso di un segnale preamplificato.
-
Page 14: Pannello Subwoofer - Versione Attiva
LIVE series 3.2 PANNELLO DI CONNESSIONE DIFFUSORI 3.2 LOUDSPEAKER PANEL CONNECTION VERSIONE ATTIVA ACTIVE VERSION (LIVE12A - 15A) (LIVE12A - 15A) Diffusore attivo biamplificato con controllo toni Active biamplified loudspeaker with built-in e mixer integrato, 3ch (2 mic + 1 line) con regola- mixer and bass/treble control, 3ch (2 mic + 1 line) zioni indipendenti. - Page 15 LIVE series CONNESSIONI CONNECTIONS MIC 1-2 - Prese Jack 6,3mm per il collegamento MIC 1-2 - Jack 6,3mm sockets for input connec- in ingresso di segnali microfonici. tion of microphone signals. LINE IN - XLR 3p socket for input connection of LINE IN: presa XLR 3p per il collegamento in in- gresso di un segnale preamplificato.
-
Page 16: Pannello Subwoofer - Versione Attiva
LIVE series 3.3 PANNELLO DI CONNESSIONE SUBWOOFER 3.3 SUBWOOFER PANEL CONNECTION VERSIONE ATTIVA ACTIVE VERSION (LIVE12A -15SA - 18SA) (LIVE12A -15SA - 18SA) Fig.8 Esempio/ Example ... - Page 17 LIVE series CONNESSIONI CONNECTIONS STEREO UNBAL. INPUT - Prese RCA L+R per il STEREO UNBAL. INPUT - L+R RCA sockets for in- collegamento in ingresso di segnali sbilanciati. put connection of unbalanced signals. STEREO BAL. INPUT - Prese XLR 3p L+R per il STEREO BAL.
-
Page 18: Pannello Diffusori - Versione Passiva
LIVE series 3.4 PANNELLO DI CONNESSIONE DIFFUSORI 3.4 LOUDSPEAKER PANEL CONNECTION VERSIONE PASSIVA PASSIVE VERSION (LIVE8 - 10 - 12 - 15 - 15S - 18S) (LIVE8 - 10 - 12 - 15 - 15S - 18S) Connettori Speakon Speakon connectors Connettore 4 poli in/out per l’ingresso del segna-... -
Page 19: Specifiche Tecniche
LIVE series SPECIFICHE TECNICHE - TECHNICAL SPECIFICATION LIVE8A LIVE8 LIVE10A LIVE10 Systemtype Active – 2 way Passive – 2 way Active – 2 way Passive – 2 way 150W (100W LF + 300W (250W LF + Built-in amp (W/RMS) 50W HF) - Page 20 LIVE series SPECIFICHE TECNICHE - TECHNICAL SPECIFICATION LIVE12A LIVE12 LIVE15A LIVE15 Systemtype Active – 2 way Passive – 2 way Active – 2 way Passive – 2 way 400W (330W LF + 450W (380W LF + Built-in amp (W/RMS) 70W HF)
- Page 21 LIVE series SPECIFICHE TECNICHE - TECHNICAL SPECIFICATION LIVE12SA LIVE15SA LIVE15S LIVE18SA LIVE18S Systemtype Active - bass reflex Active - dual reflex Passive – dual reflex Active - dual reflex Passive – dual reflex Built-in amp (W/RMS) 600W 600W 600W AES / Program Power...
-
Page 22: Brevi Cenni Di Acustica
LIVE series BREVI CENNI DI ACUSTICA BRIEF NOTES ON ACOUSTIC La diffusione del suono in un ambiente ha lo Diffusing sound into an environment means to scopo di soddisfare l’ascolto da parte di un certo distribute sound signals to a given audience and numero di persone ed è... - Page 23 LIVE series rimanenti due terminali rimasti scollegati. I loro ance value corresponds to the amplifier output valori si sommano: per esempio, due altoparlan- impedance. ti da 8 Ohm in serie danno 16 Ohm. There are 2 possible connection systems: serial Quando gli altoparlanti sono collegati in paral- or parallel mode.
- Page 24 LIVE series tore. La potenza di breve termine IEC268-5 è la speaker with a power well below its AES appli- potenza che il diffusore può sopportare per un cable power rating if it is required to reproduce brevissimo intervallo di tempo. Corrisponde a...
- Page 25 LIVE series Come evitare il clipping Glossary Il metodo più semplice sta nel controllare i livel- SPL: Sound pressure level is a logarithmic meas- li della catena del segnale. Partendo dal canale ure of the rms sound pressure of a sound rela- del mixer bisogna impostare i controlli (gain ed tive to a reference value.
- Page 27 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
- Page 32 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
