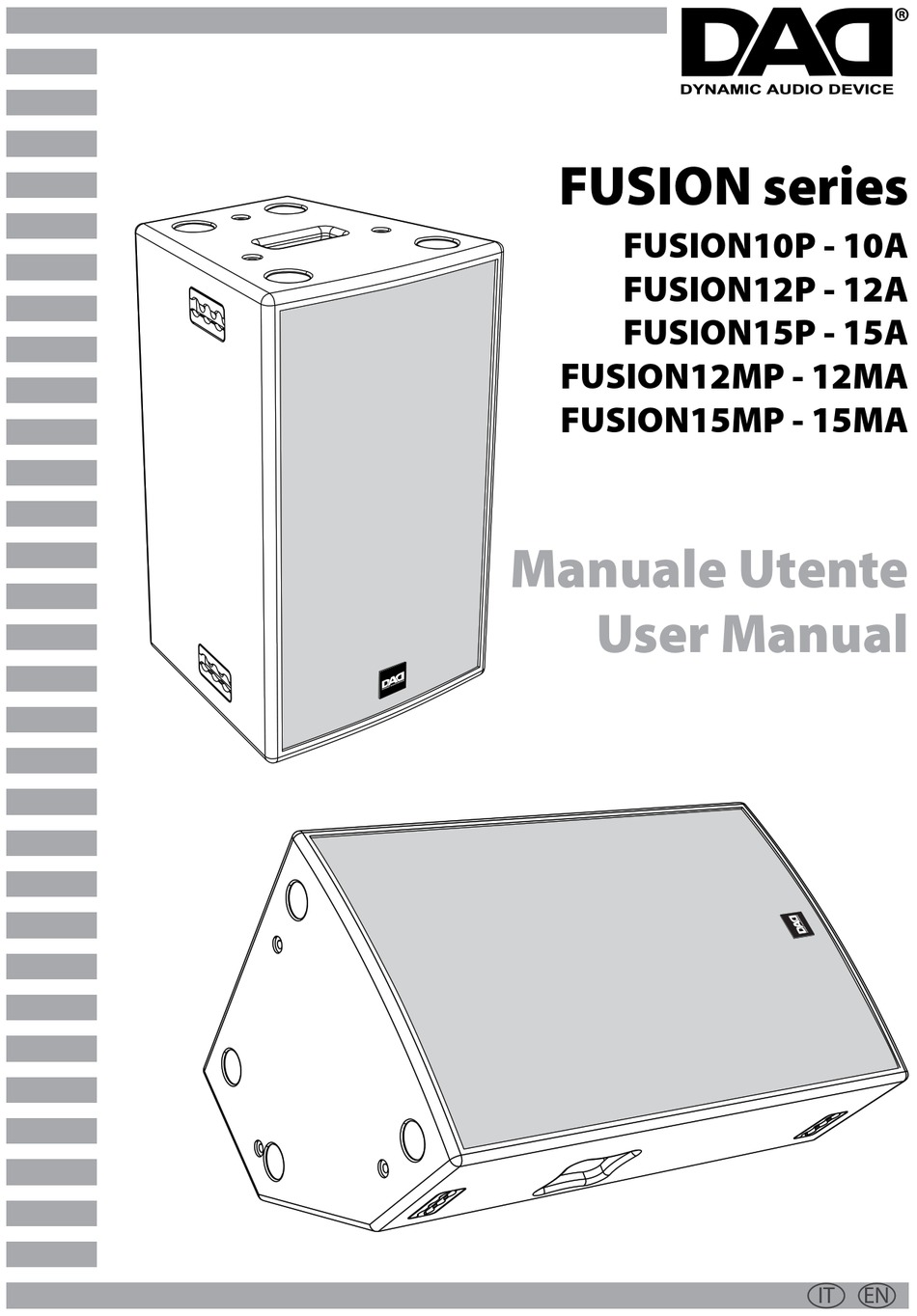

- Page 1 DYNAMIC AUDIO DEVICE FUSION series FUSION10P - 10A FUSION12P - 12A FUSION15P - 15A FUSION12MP - 12MA FUSION15MP - 15MA Manuale Utente User Manual...
- Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
-
Page 3: Table Of Contents
FUSION series INDICE TABLE OF CONTENTS Sicurezza Safety Avvertenze generali General instructions Attenzioni e precauzioni per l’installazione Warnings and installation precautions Informazioni generali General information 1 Introduzione 1 Introduction 1. 1 Descrizione 1. 1 Description 1. 2 Layout 1. 2 Layout... -
Page 4: Sicurezza
FUSION series ATTENZIONE! WARNING! Before carrying out any operations with the unit, Prima di effettuare qualsiasi operazione con read carefully this instruction manual. l’unità, leggere con attenzione questo manuale It contains important information about the conservarlo accuratamente riferimenti installation, usage and maintenance of the unit. -
Page 5: Attenzioni E Precauzioni Per L'installazione
FUSION series Warnings and installation precautions Attenzioni e precauzioni per l’installazione • This product in combination with ampli- • Questo prodotto in combinazione con ampli- ficatore può essere capace di produrre livelli fier, may be capable of producing dangerous sonori che possono causare perdite d’udito sound levels that could cause permanent hearing loss. -
Page 6: Informazioni Generali
FUSION series rottura di uno di essi, l’altro sarà in grado suspension for hanging speakers (for example one chain); always use at least two of them di sostenere il sistema. - Verificare sempre che la struttura cui i and make sure they are sufficiently strong. So, diffusori sono sospesi sia in grado di sop- if one fails the other will sustain the load. -
Page 7: Introduzione
FUSION series - 1 - INTRODUZIONE - 1 - INTRODUCTION La serie FUSION di diffusori DAD si compone di The new DAD FUSION series is composed by una gamma di diffusori a 2 vie progettati per a range of 2-way speakers duly designed for... - Page 8 • Mid-high unit in multi-amplified sound sys- • Per installazioni permanenti in teatri o sale tems combined with DAD subwoofers congressi • Stage-monitor • Sezione medio-alti di sistemi multi-amplifica- ti in abbinamento ai subwoofer DAD...
- Page 9 • Per installazioni permanenti in teatri o sale tems combined with DAD subwoofers congressi • Stage-monitor • Sezione medio-alti di sistemi multi-amplifica- ti in abbinamento ai subwoofer DAD • Monitor da palco FUSION12P FUSION12P Diffusore a due vie 300W AES, 129dB SPL...
- Page 10 • Installed into theatres and congress halls congressi • Mid-high unit in multi-amplified sound sys- • Sezione medio-alti di sistemi multi-amplifica- tems combined with DAD subwoofers ti in abbinamento ai subwoofer DAD • Stage-monitor • Monitor da palco FUSION15A FUSION15A...
- Page 11 • Installed into theatres and congress halls • Per installazioni permanenti in teatri o sale • Mid-high unit in multi-amplified sound sys- congressi tems combined with DAD subwoofers • Sezione medio-alti di sistemi multi-amplificati • Stage-monitor in abbinamento ai subwoofer DAD • Monitor da palco...
- Page 12 • Mid-high unit in multi-amplified sound sys- • Per sonorizzazioni in ambienti dove siano ri- chieste qualità e pressione sonora tems combined with DAD subwoofer • Per installazioni permanenti in teatri o sale congressi • Sezione medio-alti di sistemi multi-amplificati...
- Page 13 DAD subwoofer • Per installazioni permanenti in teatri o sale congressi • Sezione medio-alti di sistemi multi-amplifica- ti in abbinamento ai subwoofer DAD FUSION15MA FUSION15MA Diffusore monitor da palco coassiale, attivo bi- Active stage-monitor, coaxial design, D/AB-...
- Page 14 DAD subwoofer • Per installazioni permanenti in teatri o sale congressi • Sezione medio-alti di sistemi multi-amplifica- ti in abbinamento ai subwoofer DAD FUSION15MP FUSION15MP Diffusore monitor da palco coassiale, passivo a Passive stage-monitor, coaxial design, 2-way...
-
Page 15: Layout
FUSION series LAYOUT FUSION10A - 10P 304 mm FUSION12A - 12P front side 361 mm 10° side front FUSION15A - 15P 40° 448 mm 10° front side... - Page 16 FUSION series FUSION12MA - 12MP 502 mm 20° 40° front side FUSION15MA - 15MP 605 mm 20° 40° front side...
-
Page 17: Installazione
FUSION series - 1 - INSTALLAZIONE - 1 - INSTALLATION Per aumentare la zona di copertura e l’SPL mas- To increase coverage and maximum SPL value it simo, è possibile affiancare più diffusori in modo is advisable to place more cabinets side by side da formare un array. - Page 18 FUSION series FUSION10/12 30˚ Fig.2 40˚ LOUDSPEAKERS LOUDSPEAKERS POSITION HORN POSITION (H) TOTAL COVERAGE (HxV) 30° 90° 120° x 60° 40° 90° 130° x 60° FUSION 10 - 12 30° 60° 100° x 90° 40° 60° 110° x 90° FUSION15 30˚...
-
Page 19: Installazione A Muro
FUSION series 2.2 INSTALLAZIONE A MURO 2.2 WALL MOUNTING • Selezionare con cura l’area dove installare i • Take care when choosing the place for the diffusori. loudspeaker installation. • Assicurarsi che la struttura sia adeguata a • Make sure that the structure is adequate to sopportare il peso del diffusore. -
Page 20: Installazione Sospesa
2.4 INSTALLAZIONE SOSPESA 2.4 SUSPENDED INSTALLATION • È possibile sospendere le FUSION tramite ap- • It is possible to suspend the FUSION series positi ganci per mezzo del sistema di aggan- cabinets through appropriate hook by means cio rapido “fly track” (fig.6) of the quick hook system “fly track”... -
Page 21: Connessioni E Controlli
FUSION series - 3 - CONNESSIONI E CONTROLLI - 3 - CONNECTIONS AND CONTROLS 3.1 PANNELLI DI CONNESSIONE VERSIONE 3.1 CONNECTIONS PANEL ACTIVE VERSION ATTIVA (FUSION10A - 12A - 15A - 12MA - 15MA) (FUSION10A - 12A - 15A - 12MA - 15MA) - Page 22 FUSION series CONNESSIONI CONNECTIONS MIC INPUT: prese XLR 3p per il collegamento in in- MIC INPUT: XLR 3p socket for input connection gresso di segnali microfonici. of microphone signals. LINE INPUT: presa XLR 3p per il collegamento in LINE INPUT: XLR 3p socket for input connection ingresso di un segnale line.
-
Page 23: Pannelli Di Connessione Versione Passiva
FUSION series 3.2 PANNELLI DI CONNESSIONE VERSIONE 3.2 CONNECTIONS PANEL PASSIVE VERSION PASSIVA (FUSION10P - 12P - 15P - 12MP - 15MP) (FUSION10P - 12P - 15P - 12MP - 15MP) Connettori Speakon: Speakon connectors: dad-audio.com Connettore 4 poli in/out per l’ingresso del segnale... -
Page 24: Specifiche Tecniche
FUSION series SPECIFICHE TECNICHE - TECHNICAL SPECIFICATION FUSION10A FUSION12A FUSION15A FUSION12MA FUSION15MA Active - 2 way Active - 2 way System type Active - 2 way Active - 2 way Active - 2 way coaxial coaxial 420W 420W 420W 420W... - Page 25 FUSION series SPECIFICHE TECNICHE - TECHNICAL SPECIFICATION FUSION10P FUSION12P FUSION15P FUSION12MP FUSION15MP Passive - 2 way Passive - 2 way System type Passive - 2 way Passive - 2 way Passive - 2 way coaxial coaxial AES/Program Power 250W/500W 300W/600W...
-
Page 26: Brevi Cenni Di Acustica
FUSION series BREVI CENNI DI ACUSTICA BRIEF NOTES ON ACOUSTIC La diffusione del suono in un ambiente ha lo Diffusing sound into an environment means to scopo di soddisfare l’ascolto da parte di un certo distribute sound signals to a given audience and numero di persone ed è... - Page 27 FUSION series rimanenti due terminali rimasti scollegati. I loro ance value corresponds to the amplifier output valori si sommano: per esempio, due altoparlan- impedance. ti da 8 Ohm in serie danno 16 Ohm. There are 2 possible connection systems: serial Quando gli altoparlanti sono collegati in paral- or parallel mode.
- Page 28 FUSION series tore. La potenza di breve termine IEC268-5 è la speaker with a power well below its AES appli- potenza che il diffusore può sopportare per un cable power rating if it is required to reproduce brevissimo intervallo di tempo. Corrisponde a...
- Page 29 FUSION series Come evitare il clipping Glossary Il metodo più semplice sta nel controllare i livel- SPL: Sound pressure level is a logarithmic meas- li della catena del segnale. Partendo dal canale ure of the rms sound pressure of a sound rela- del mixer bisogna impostare i controlli (gain ed tive to a reference value.
- Page 31 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
- Page 36 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
