Page 1: User Manual

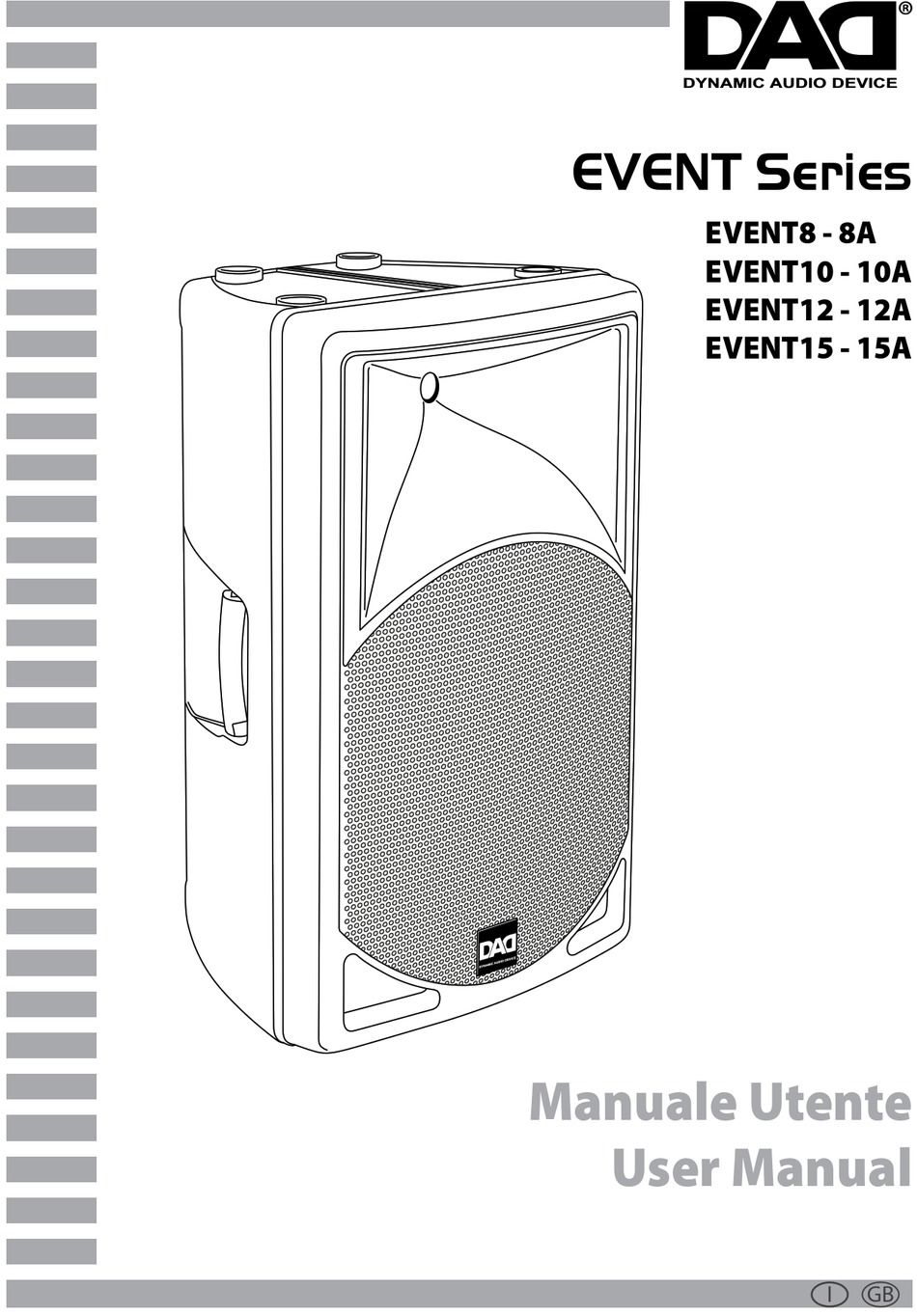

DYNAMIC AUDIO DEVICE EVENT Series EVENT8 - 8A EVENT10 - 10A EVENT12 - 12A EVENT15 - 15A Manuale Utente User Manual... - Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use.
-
Page 3: Table Of Contents
Certificato di garanzia Warranty INTRODUZIONE INTRODUCTION La serie Event DAD si pone come un nuovo riferimento DAD Event series is a new reference in the range nel panorama dei diffusori in polipropilene per sound of PA systems for sound reinforcement, with new... - Page 4 EVENT series ATTENZIONE! WARNING! Prima di effettuare qualsiasi Before carrying out any operazione con l’unità, leggere operations with the unit, read con attenzione questo manuale: carefully this instruction manual. contiene informazioni importanti It contains important information riguardo l’installazione, l’uso e la about the installation, usage and manutenzione dell’unità.
-
Page 5: Warning And Precautions For Fixtures
EVENT series Attenzioni e precauzioni per l’installazione Warning and precautions for fixtures • Questo prodotto in combinazione con • This product in combination with amplifier, amplificatore può essere capace di produrre may be capable of producing dangerous livelli sonori che possono causare perdite sound levels that could cause permanent d’udito permanenti. -
Page 6: General Information
EVENT series INFORMAZIONI GENERALI GENERAL INFORMATION Spedizioni e reclami Shipments and claims Le merci sono vendute “franco nostra sede” The goods are sold “ex works” and always travel e viaggiano sempre a rischio e pericolo del at the risk and danger of the distributor. distributore/cliente. -
Page 7: Description
EVENT series DESCRIZIONE DESCRIPTION EVENT8 EVENT8 Diffusore acustico passivo a due vie. Passive 2-way acoustic loudspeaker. • Woofer da 8” con eccellente riproduzione della • 8” woofer with an excellent reproduction of gamma medio bassa insieme a una buona cor- the low-mid range and a good low thickness. - Page 8 EVENT series • Connettori: 2 x Speakon 4 poli. EVENT10A EVENT10A Diffusore acustico attivo. Active acoustic loudspeaker. • Diffusore acustico 200W (rms) per applicazioni • Acoustic loundspeaker 200W (rms) for Live Live e Playback. and Playback applications. • Sound brillante ed elevata pressione sonora no- • Excellent sound and high sound pressure nostante le dimensioni ultra-compatte ed il peso even though it is characterized by ultra com-...
- Page 9 EVENT series • Sistema di ancoraggio per sospensione tramite • support, 4 rubber feet to be positioned on supporto a vite, 4 piedini in gomma per posizio- the floor or to stuck more loudspeakers. namento al pavimento o impilaggio di più diffusori. • The cabinet is equipped with a building pole • Alloggiamento, per stand o piantana di supporto, mount adaptor for stand coupling.
-
Page 10: Layout
EVENT series LAYOUT EVENT8 - 8A 225 mm 290 mm front side bottom EVENT10 - 10A 360 mm 270 mm front side bottom... - Page 11 EVENT series EVENT12 - 12A 320 mm 420 mm front side bottom EVENT15 - 15A 400 mm 470 mm front side bottom...
-
Page 12: Installation
EVENT8A - 10A - 12A - 15A EVENT8 - 10 - 12 - 15 Loudspeakers Loudspeakers position Horn position (H) Total coverage (HxV) EVENT8A - 10A - 12A - 15A 30°... -
Page 13: Wall Mounting
EVENT series Installazione a muro Wall mounting • Selezionare con cura l’area dove installare i • Take care when choosing the place for the diffusori. loudspeaker installation. • Assicurarsi che la struttura sia adeguata a • Make sure that the structure is adequate to sopportare il peso del diffusore. -
Page 14: Connection Panel
OUT è POST i canali di ingresso is POST input channels and e PRE dei controlli dedicati al PRE loudspeaker own controls diffusore (SPEAKER VOL, BASS, (SPEAKER VOL, BASS, TREBLE). TREBLE). Versione passiva: EVENT8 - 10 - 12 Passive version: EVENT8 - 10 - 12... - Page 15 PRESA IEC DI ALIMENTAZIONE: presa per il cavo di collegamento alla rete elettrica, com- prendente l’alloggiamento del fusibile di prote- zione del circuito di alimentazione. : EVENT8 - 10 - 12 Versione passiva : EVENT8 - 10 - 12 Passive version...
- Page 16 EVENT series PANNELLI DI CONNESSIONE CONNECTIONS PANEL Versione attiva biamplificata: EVENT15A Active biamplified version: EVENT15A Diffusore attivo biamplificato Active biamplified loud- con controllo toni e mixer inte- speaker with built-in mixer grato, 3ch (2 mic + 1 line) con and bass/treble control, 3ch (2 regolazioni indipendenti.
- Page 17 EVENT series CONNESSIONI E CONTROLLI CONNECTIONS AND CONTROLS Versione attiva biamplificata: EVENT15A Active biamplified version: EVENT15A CONNESSIONI CONNECTIONS MIC 1-2: Jack 6,3mm socket and XLR 3p socket MIC 1-2: presa Jack 6,3mm e presa XLR 3p per il collegamento in ingresso di segnali microfonici. for input connection of microphone signals.
-
Page 18: Technical Specification
EVENT series SPECIFICHE TECNICHE - TECHNICAL SPECIFICATION EVENT8A EVENT8 EVENT10A EVENT10 System type Active Passive Active Passive Rated System Power 120 W rms 100 W AES 200 W rms 220W AES Sensitivity (1W@1m) 93 dB 94 dB Max Calculated SPL... - Page 19 EVENT series SPECIFICHE TECNICHE - TECHNICAL SPECIFICATION EVENT12A EVENT12 EVENT15A EVENT15 System type Active Passive Active Passive Rated System Power 250 W rms 300 W AES 350 W rms 350 W AES Sensitivity (1W@1m) 96 dB 97 dB Max Calculated SPL 120 dB 126 dB/ 1200 W peak 122 dB...
-
Page 20: Accessories
ACCA5462 Golfare per M8. Eye-bolt for M8. • Acciaio zincato. • Zinc plated steel. AS200 AS230 AS250 ACCA5462 · · · EVENT8 - 8A · · · · EVENT10 - 10A · · · · EVENT12 - 12A · ·... -
Page 21: Brief Notes On Acoustics
EVENT series BREVI CENNI DI ACUSTICA BRIEF NOTES ON ACOUSTIC La diffusione del suono in un ambiente ha lo Diffusing sound into an environment means to scopo di soddisfare l’ascolto da parte di un certo distribute sound signals to a given audience and numero di persone ed è... - Page 22 EVENT series valori si sommano: per esempio, due altoparlan- impedance. ti da 8 Ohm in serie danno 16 Ohm. There are 2 possible connection systems: serial Quando gli altoparlanti sono collegati in pa- or parallel mode. rallelo, i terminali dello stesso segno sono uni- Connecting two speakers in series means to ti tra loro.
- Page 23 EVENT series tore. La potenza di breve termine IEC268-5 è la a distorted signal at a low frequency that causes potenza che il diffusore può sopportare per un a cone excursion beyond the physically con- brevissimo intervallo di tempo. Corrisponde a sented limit.
- Page 24 EVENT series Come evitare il clipping Glossary Il metodo più semplice sta nel controllare i livel- SPL: Sound pressure level is a logarithmic meas- li della catena del segnale. Partendo dal canale ure of the rms sound pressure of a sound rela- del mixer bisogna impostare i controlli (gain ed tive to a reference value.
- Page 25 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
- Page 28 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
