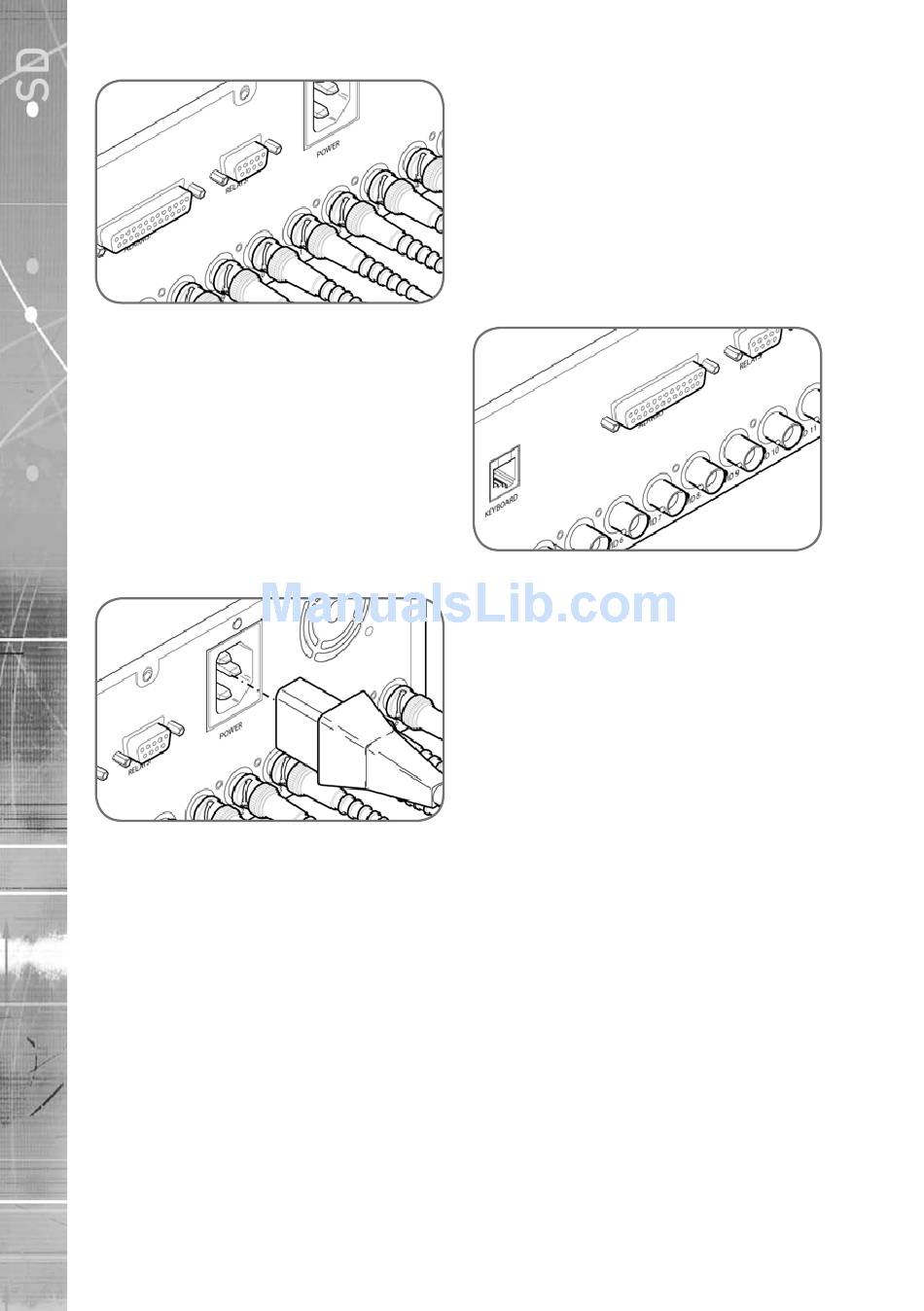

el sd soporta 16 entradas de alarma normalmente
abiertas/cerradas a prueba de alteraciones a través
del panel posterior, o una entrada de interruptor
global con entradas específicas de cámaras
configurables como alarmas de entrada/salida, Las
alarmas soportan detección a prueba de alteraciones
mediante resistencia de 1k en línea y 5k en fin de
línea. el sd detecta cortocircuito, circuito abierto y
cierre de contactos.
Pin Conexión de entrada de alarma
1 - 17
18-25
0 1
El control remoto IR
La unidad SD puede operarse usando el control remoto que se adjunta, mediante el teclado opcional, o usando
un ratón USB..
Por defecto, el teclado/control remoto estarán en modo "DVR". Si la unidad no responde a comandos del
control remoto, pulsar el botón "DVR" siempre devolverá el teclado/control remoto al modo "DVR". Pulsar el
botón "TV" cambiará a modo "TV", y enviará códigos que entienden los televisores comunes (cuando se ha
programado así previamente, consulte el Apéndice B).
Pulsar cualquiera de las teclas soft de color en cualquier momento, presentará primero las teclas 'coloreadas' y,
a continuación, dará acceso a la opción 'coloreada' equivalente presentada en los menús.
Para seleccionar cámaras
Pueden seleccionarse cámaras usando los botones numéricos del teclado o mediante la tecla arriba/abajo CH
de cámara en el control remoto. Para entradas numéricas que exijan entradas de dos dígitos, asegúrese de
introducir ambos dígitos en un periodo de un segundo
0
2.079
Zoom electrónico
sPanIs
Si el DVR se encuentra en modo Directo o Reproducción, pulsar el botón Zoom IN acercará (x) a la imagen.
Una vez 'acercado', es posible navegar por la imagen usando los botones de dirección.

1-17
común a tierra
el sd soporta hasta cuatro relés de 24V 200ma.
Conector de relés
Pin Conexión
1 señal de relé 1
2 señal de relé 2
3 señal de relé 3
4 señal de relé 4
9 Tierra
el sd cuenta con una unidad de fuente de
alimentación interna. Conecte el cable de
alimentación a la unidad y, a continuación, a la toma
de pared o a una conexión auxiliar con fusibles. Para
cumplir los reglamentos sobre cableados de ciertos
países, un dispositivo de alarma/seguridad debe
conectarse a un auxiliar con fusibles y no a una
toma eléctrica de pared (compruebe los reglamentos
locales antes de su instalación).
