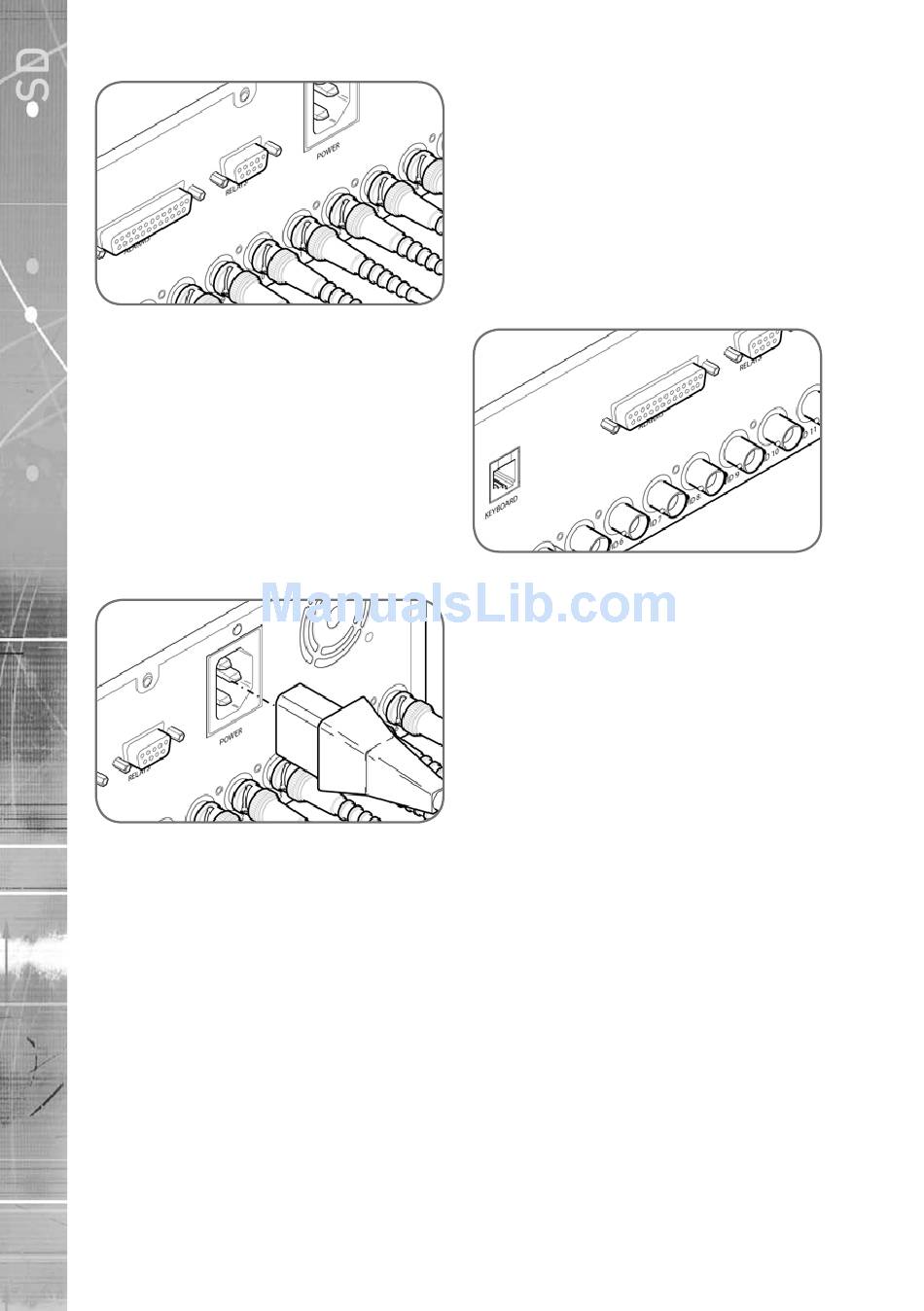

L'unité SD supporte 16 entrées d'alarme
d'autoprotection normalement ouvertes/fermées via
le panneau arrière, ou une entrée de verrouillage et
des entrées caméra spécifiques configurables en tant
qu'entrée ou sortie d'alarme. Les alarmes supportent
un relais de détection d'autoprotection utilisant une
résistance de 1K en entrée de ligne et de 5K en fin de
ligne. L'unité SD détecte les court-circuits, les circuits
ouverts et les fermetures de contact.
Broche Raccordement
1 - 17 1 à 17
18 - 25 masse commun
Télécommande Infrarouge
Vous pouvez utiliser votre unité SD en utilisant la télécommande infrarouge fournie ou à l'aide du clavier ou
d'une souris USB en option.
Par défaut, le clavier ou la télécommande sont en mode DVR. Si l'unité ne répond pas à la télécommande,
appuyez sur la touche dVr pour commuter le clavier ou la télécommande en mode dVr. appuyez sur la touche
TV pour commuter en mode TV et envoyer les codes reconnus par la plupart des téléviseurs (lorsqu'ils sont
préprogrammés à cet effet, voir Annexe B).
Appuyez à tout instant sur les touches programmables couleur pour afficher les boutons « colorés » dans un
premier temps, puis pour accéder aux options de la même couleur affichées dans les menus.
Sélection des caméras
Vous pouvez sélectionnez les caméras soit en utilisant les touches numériques de votre clavier, soit en
appuyant sur la touche CH +/- de votre télécommande infrarouge. Pour saisir une entrée à deux chiffres,
saisissez les deux chiffres dans un intervalle de moins d'une seconde.
Zoom électronique
Si l'enregistreur vidéo numérique est en mode Direct ou en mode Lecture, appuyez sur la touche Zoom IN pour
agrandir deux fois l'image. Après avoir effectué un zoom avant, vous pouvez naviguer dans l'image en utilisant
les touches de direction.
1
L'unité supporte jusqu'à quatre relais 24 V,
200 ma.
Broche Connexion
1 signal du relais 1
2 signal du relais 2
3 signal du relais 3
4 signal du relais 4
9 masse
L'unité comporte un bloc d'alimentation interne.
Raccordez le cordon d'alimentation à l'unité,
puis branchez-le à la prise murale ou à un
boîtier de dérivation. Pour être conforme aux
réglementations en vigueur sur les branchements
électriques dans certains pays, un équipement
d'alarme et/ou de sécurité doit être raccordé
à un boîtier de dérivation et non à une prise
murale (vérifiez les réglementations sur les
branchements électriques de votre pays avant
d'installer l'unité).
