Dedicated Micros SD Unit Quick Start Manual page 11

Le document suivant vous guidera pour l'installation, la configuration et la premiére mise en fonction de l'unité
sd.
Utilisez ce guide conjointement avec le Manuel díinstallation et díutilisation du SD. Ce manuel est localisé sur
le CD fourni avec l'unité; il est également disponible sur le site Internet de Dedicated Micros.

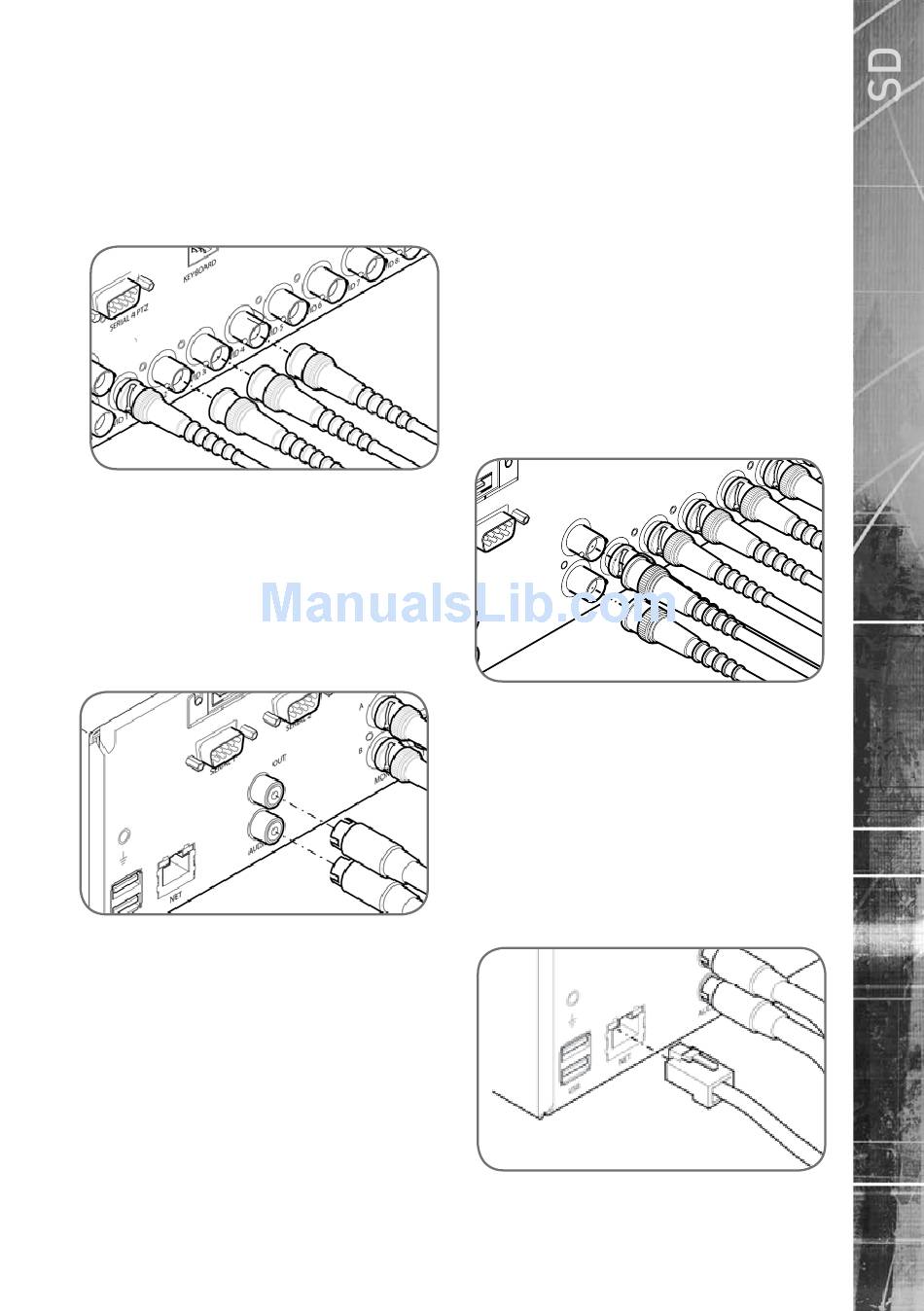

Installation de l'unité SD Unit
L'unité supporte un moniteur principal via le
connecteur BNC « A » et un moniteur d'observation
via le connecteur BNC « B »
L'unité SD supporte les ports d'autodétection réseau
10/100 Mbit/s. Utilisez un câble CAT5 pour raccorder
l'unité au réseau.
L'option DHCP est configurée par défaut et l'adresse
IP de l'unité est automatiquement attribuée par le
serveur DHCP. Le service DNS (Dynamic Name
servers) est pris en charge et un nom peut être
attribué à l'unité. Par conséquent, l'unité ne nécessite
pas d'adresse IP fixe et les utilisateurs distants
peuvent y accéder plus facilement.
dedicated micros ©2007
L'unité SD supporte entrées vidéo via des connecteurs
BNC 75 Ω. Raccordez les caméras aux entrées vidéo,
en commençant par l'entrée 1.
A 2
S A T
A 1
S A T
2 P
I A L
S E R
T
O U
1
I A L
S E R
I N
D I O
A U
T
N E
L'unité supporte une liaison audio à voie unique ou
bidirectionnelle à l'aide du logiciel NetVu ObserVer.
U S B
Raccordez l'équipement audio aux prises phono
AUDIO IN et AUDIO OUT. Le canal audio est raccordé
par défaut à la caméra 1.
Remarque: La sortie audio peut être configurée en
mode Haut-parleur ou comme sortie vidéo pour la
relecture.
