BETRIEBS- UND SERVICE-INFORMATIONEN
Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE
B
SPANNUNG DES ANLASSER-/
LICHTMASCHINENRIEMENS
Werkzeugliste
Riemenspannungstester .................................................. 1
Schraubenschlüssel, 13 mm............................................ 1
Schraubenschlüssel, 14 mm............................................ 2
Ratsche............................................................................ 1
Steckschlüssel, 15 mm .................................................... 1
Die Riemenspannung der Anlasser/Lichtmaschinen-Einheit
sollte nach den ersten 15-20 Betriebsstunden geprüft und
auf 75 - 80 lbs. (34 - 36 kg) eingestellt werden.
Ein loser Riemen kann hörbare Vibrationen und Quietschen
verursachen.
E i n e n neuen A n l a s s e r - / L i c h t m a s c h i n e n r i e m e n s o
festziehen, dass die Spannung 90 - 110 lbs. (41-50 kg)
beträgt, wenn die Spannung in der Mitte zwischen den
beiden Scheiben gemessen wird.

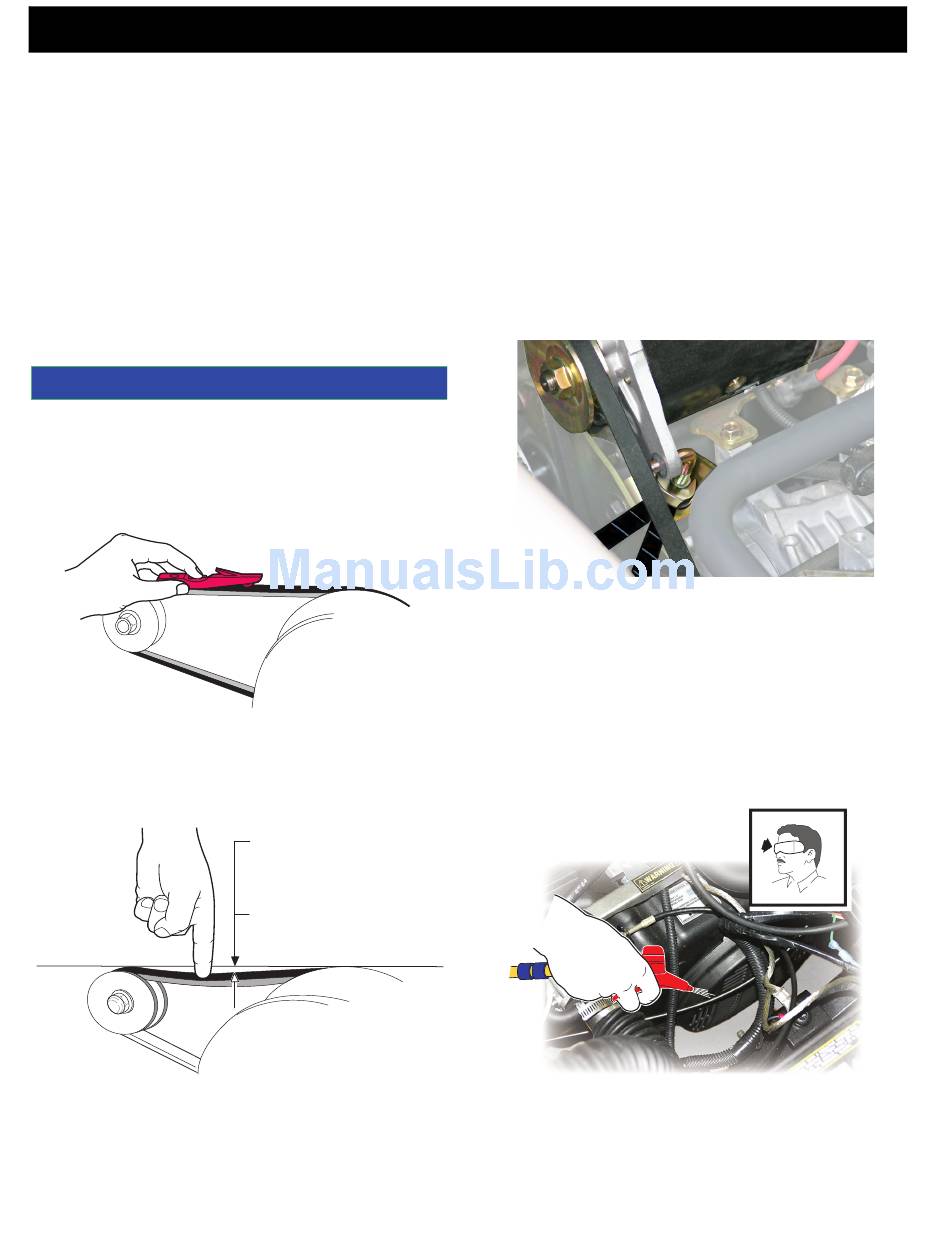

Fig. 34 Riemenspannung mit Tester prüfen
Obwohl diese Methode nicht so exakt ist, kann der
Riemen auch mit dem Finger hinuntergedrückt werden. Die
Spannung ist annehmbar, wenn der Riemen höchstens 10
mm durchgedrückt werden kann.
Fig. 35 Riemenspannung mit dem Finger prüfen
Einen vorhandenen Riemen mit derselben Methode auf
75-80 lbs. (34-36 kg) Spannung nachspannen. Die
Spannung ist annehmbar, wenn der Riemen höchstens 13
mm durchgedrückt werden kann.
Seite 20
Erforderliche Anzahl
HINWEIS
Max. 3/8" (1 cm) für eindrücken
des neuen Riemens
Max. 1/2" (1,3 cm) für
verwendeten Riemen

EINSTELLUNG DES RIEMENS

Die Drehgelenkschraube der Anlasser/Lichtmaschinen-
Einheit mit einem 15 mm Steckschlüsseleinsatz und einem
13 mm Gabelschlüssel lösen.
D i e u n t e r e
Schraubenschlüssel halten und gleichzeitig die obere
K o n t e r m u t t e r
Schraubenschlüssel lösen. Die untere Mutter auf der
Einstellschraube nach oben oder unten drehen, bis die
richtige Riemenspannung erreicht wird. Untere Mutter
festhalten und die obere Gegenmutter dagegen festziehen.
Fig. 36 Riemenspannung justieren
Die Drehgelenkschraube der Anlasser/Lichtmaschinen-
Einheit mit einem 15 mm Steckschlüsseleinsatz und einem
13 mm Gabelschlüssel lösen.
KÜHLSYSTEM SÄUBERN
Mindestens einmal pro Jahr (oder öfter unter schlechten
Betriebsbedingungen) ist das Kühlsystem zu säubern.
neue
Dadurch wird sichergestellt, dass eine ausreichende
Luftmenge die Kühlrippen erreicht. Für die Routinewartung
des Kühlsystems kann Druckluft verwendet werden.
Fig. 37 Säubern des Kühlsystems mit Druckluft
Betriebsanleitung
St e l l m u t t e r m i t e i n e m
m i t e i n e m z w e i t e n
1 4 m m
1 4 m m
