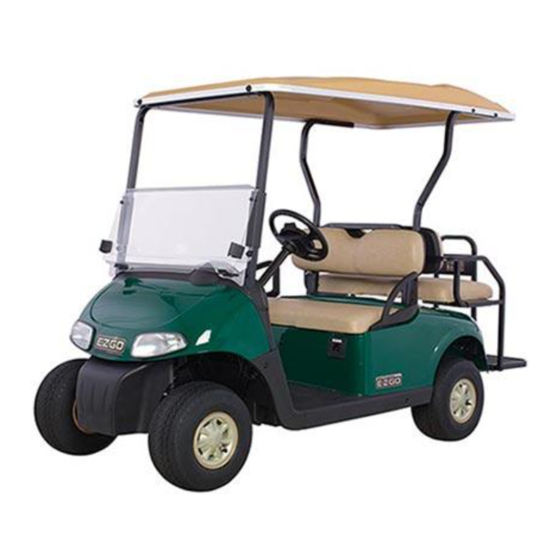

E-Z-GO RXV Fleet Freedom Shuttle 2+2 Owner's Manual

Gasoline powered fleet golf cars
Hide thumbs Also See for RXV Fleet Freedom Shuttle 2+2:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

GAS OWNER'S MANUAL / BETRIEBSANLEITUNG - BENZIN
R X V F L E E T
®
F R E E D O M
S H U T T L E 2 + 2
ISSUED FEBRUARY 2009 / AUSGABE FEBRUAR 2009
™
610993-DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RXV Fleet Freedom Shuttle 2+2 and is the answer not in the manual?

Questions and answers

Related Manuals for E-Z-GO RXV Fleet Freedom Shuttle 2+2

Summary of Contents for E-Z-GO RXV Fleet Freedom Shuttle 2+2

  • Page 1 610993-DE GAS OWNER’S MANUAL / BETRIEBSANLEITUNG - BENZIN R X V F L E E T ® F R E E D O M S H U T T L E 2 + 2 ™ ISSUED FEBRUARY 2009 / AUSGABE FEBRUAR 2009...
  • Page 2 S A F E T Y For any questions on material contained in this manual, contact an authorized representative for clarification. Read and understand all labels located on the vehicle. Always replace any damaged or missing labels. On steep hills it is possible for vehicles to coast at greater than normal speeds encountered on a flat surface. To pre- vent loss of vehicle control and possible serious injury, speeds should be limited to no more than the maximum speed on level ground.
  • Page 3 2006/42/EC These are the Original instructions verified by E-Z-GO a Textron Company. TO CONTACT US NORTH AMERICA: TECHNICAL ASSISTANCE & WARRANTY PHONE: 1-800-774-3946, FAX: 1-800-448-8124 SERVICE PARTS PHONE: 1-888-GET-EZGO (1-888-438-3946), FAX: 1-800-752-6175 INTERNATIONAL: PHONE: 001-706-798-4311, FAX: 001-706-771-4609 E-Z-GO DIVISION OF TEXTRON INC., 1451 MARVIN GRIFFIN ROAD, AUGUSTA, GEORGIA USA 30906-3852 Owner’s Guide...

  • Page 4: General Information

    GENERAL INFORMATION The use of non Original Equipment Manufacturer (OEM) approved parts may void the warranty. Overfilling the battery may void the warranty. Tampering with or adjusting the governor to permit vehicle to operate at above factory specifications will void the vehicle warranty. When servicing engines, all adjustments and replacement components must be per original vehicle specifications in order to maintain the United States of America Federal and State emission certification applicable at the time of manufacture.

  • Page 5: Table Of Contents

    TABLE OF CONTENTS SECTION TITLE PAGE NO. SAFETY ....................Inside Covers GENERAL INFORMATION .................... ii SAFETY INFORMATION ....................v] VEHICLE LABELS AND PICTOGRAMS ..............ix SERIAL NUMBER LOCATION ..................1 BEFORE INITIAL USE....................2 CONTROLS AND INDICATORS..................2 KEY SWITCH......................3 DIRECTION SELECTOR ..................3 ACCELERATOR PEDAL..................3 COMBINATION SERVICE BRAKE &...
  • Page 6 TABLE OF CONTENTS SECTION TITLE PAGE NO. SERVICE AND MAINTENANCE .................. 13 PERIODIC SERVICE SCHEDULE............... 13 CAPACITIES AND REPLACEMENT PARTS............14 HARDWARE......................15 TIRE INSPECTION....................16 REAR AXLE ......................16 CHECKING THE LUBRICANT LEVEL..............16 CHECKING THE OIL LEVEL ................16 CHANGING THE OIL...................

  • Page 7: Safety Information

    SAFETY INFORMATION Read all of manual to become familiar with vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. This manual has been designed to assist in maintaining the vehicle in accordance with procedures developed by the manufacturer. Adherence to these procedures and troubleshooting tips will ensure the best possible service from the product.

  • Page 8: General Operation

    SAFETY INFORMATION Read all of manual to become familiar with vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Never modify the vehicle in any way that will alter the weight distribution of the vehicle, decrease its stability or increase the speed or extend the stopping distance beyond the factory specification. Such modifications can result in serious personal injury or death.
  • Page 9 SAFETY INFORMATION Read all of manual to become familiar with vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. The manufacturer cannot anticipate all situations, therefore people attempting to maintain or repair the vehicle must have the skill and experience to recognize and protect themselves from potential situations that could result in severe personal injury or death and damage to the vehicle.
  • Page 10 SAFETY INFORMATION Read all of manual to become familiar with vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Notes: Page viii Owner’s Guide...
  • Page 11 LABELS & PICTOGRAMS Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. LABELS & PICTOGRAMS Owner’s Guide Page ix...
  • Page 12 BEFORE OPERATING READ all warning labels and the owner’s manual. Contact an authorized E-Z-GO dealer or visit www.ezgo.com for a replacement manual. This vehicle is equipped for personal use in most communities. However, state law or local rules may require additional equipment in your community.
  • Page 13 LABELS & PICTOGRAMS Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. WARNING This device is ONLY to be used for towing E-Z-GO vehicles. NEVER tow other vehicles or equipment. READ Owner’s Manual before towing.
  • Page 14 LABELS & PICTOGRAMS Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN SEVERE PERSONAL INJURY. AVOID FALLS from the vehicle and other SERIOUS INJURIES: Never attempt to enter or exit a moving vehicle.
  • Page 15 LABELS & PICTOGRAMS Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Notes: Owner’s Guide Page xiii...
  • Page 16 IF USING DRUGS OR ALCOHOL DO NOT OPERATE VEHICLE WHEN LIGHTNING IS IN THE AREA READ THE MANUAL REPLACEMENT WARNING: AVAILABLE AT NEGATIVE GROUND www.ezgo.com ELECTRICAL SYSTEM 608818 WARNING: SHORTING ACROSS TERMINALS MAY CAUSE BATTERY EXPLOSION Owner’s Guide Page xiv...
  • Page 17 SELECTOR TO ‘F’ SELECTOR TO ‘F’ SELECTOR TO ‘R’ * TURN KEY TO ‘OFF’ * PRESS ACCELERATOR * PRESS ACCELERATOR * APPLY PARKING BRAKE PEDAL GENTLY PEDAL GENTLTY 614044 www.ezgo.com www.ezgo.com 614044 WARNING READ THE MANUAL READ ALL OPERATE OPERATE MAINTAIN REPLACEMENT...
  • Page 18 MANUAL * DO NOT TOW MORE THAN REPLACEMENT 3 VEHICLES AVAILABLE AT * 12 mph (19 kph) MAX SPEED 612214 www.ezgo.com TOWING 1 VEHICLE * DO NOT DRIVE IN REVERSE WARNING INSPECT TOW BAR WARNING WARNING WHEN TOWING VEHICLES SYSTEM EVERY 30 DAYS...
  • Page 19 608823 HOT SURFACE READ THE MANUAL WARNING OPERATE ACCORDING REPLACEMENT TO LOCAL LAWS AND AVAILABLE AT REGULATIONS www.ezgo.com www.ezgo.com NO MORE THAN 2 DO NOT STAND UP CHILDREN MUST BE OCCUPANTS IN AND KEEP ENTIRE ACCOMPANIED BY EACH SEAT BODY INSIDE...
  • Page 20 LABELS & PICTOGRAMS Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Notes: Page xviii Owner’s Guide...

  • Page 21: Serial Number Location

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Thank you for purchasing this vehicle. Before driving Serial Number the vehicle, we ask you to spend some time reading this Owner’s Guide.

  • Page 22: Before Initial Use

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. BEFORE INITIAL USE CONTROLS AND INDICATORS Read, understand and follow the safety label on the in- Vehicle controls and indicators consist of: strument panel.

  • Page 23: Key Switch

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. KEY SWITCH section) is depressed. Use the LOWER section of the brake pedal to operate the service brake system. Located on the dash panel, the key switch (1) enables the basic electrical system of the vehicle to be turned on NOTICE...

  • Page 24: Headlight Switch

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. cle until the oil pressure is corrected. DO NOT over fill Maintain a safe speed when driving down hill. the engine.

  • Page 25: Cold Starting

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. COLD STARTING rapid acceleration until the engine has achieved operat- ing temperature. Starting a cold engine may require the use of the choke. All engines consume more oil than normal during the Depress the accelerator approximately 1"...

  • Page 26: Starting Vehicle On A Hill

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. STARTING VEHICLE ON A HILL Always handle gasoline in a well ventilated area. Always wear eye protection to protect against splashed fuel and fuel vapors.

  • Page 27: Battery

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. BATTERY SUN TOP AND WINDSHIELD Excessive use of accessories may drain the battery The sun top does not provide protection from and leave insufficient reserve to start the vehicle.

  • Page 28: Repair

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. The painted surfaces of the vehicle provide an attractive the bagwell and place a piece of wood, approximately 2" appearance and durable protection.

  • Page 29: Wheels And Tires

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. A tire explosion can cause severe injury or death. Never exceed the inflation pressure rat- ing on the tire sidewall. To reduce the possibility of tire explosion, pressurize tire with small amount of air applied intermittently to seat beads.

  • Page 30: Wheel Installation

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. NOTICE Tire plug tools and plugs are available at most automotive parts outlets and have the advantage of not requiring the tire Valve Stem Cap be removed from the wheel.

  • Page 31: Turn Signal Bulb Replacement

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. 5. Turn the retaining collar (8) to secure the bulb housing and install the phillips head screw (7) to secure in place.

  • Page 32: Neutral Lock

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. excess of 12 mph (19 kph). mechanism, hold the direction selector lever when releasing the neutral lock pin handle. DO NOT tow more than three vehicles at a time.

  • Page 33: Service And Maintenance

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. SERVICE AND MAINTENANCE PERIODIC SERVICE SCHEDULE - CHECK - CHECK & ADJUST - CLEAN - REPLACE C&A REMARKS Tires - pressure, condition of tires &...

  • Page 34: Capacities And Replacement Parts

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. REMARKS Steering Assembly - excessive play, loose or missing hardware Tie Rods - excessive play, bent rods, loose or missing hardware Rear Axle - fluid level, oil leakage, noise, loose or missing hardware...

  • Page 35: Hardware

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. HARDWARE Generally, three grades of hardware are used in the ve- hicle. Grade 5 hardware can be identified by the three Periodically, the vehicle should be inspected for loose marks on the hexagonal head and grade 8 hardware is fasteners.

  • Page 36: Tire Inspection

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. skin and eyes. Treat all electrolyte spills to Some service procedures may require the vehicle to be the body and eyes with extended flushing lifted.

  • Page 37: Changing The Oil

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Remove the dipstick and wipe off the entire area with a NOTICE lint-free cloth. When adding oil between oil changes, do not mix brands and viscosity grades of oil.
  • Page 38 OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Be aware that engine fluids may be hot and contact to the skin may cause severe burns. Wear rubber gloves to protect skin from expo- sure to the old oil and degreaser.

  • Page 39: Air Cleaner Inspection And Replacement

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. The air cleaner may be accessed by raising the seat. Unsnap the clip and twist in a counter clockwise direc- tion to remove the cover.

  • Page 40: Starter/Generator Belt Tension

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. STARTER/GENERATOR BELT TENSION ADJUSTING THE BELT Tool List Qty. Using a 15mm socket and a 13mm open end wrench, loosen the starter/generator pivot bolt.

  • Page 41: Spark Plug

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. SPARK PLUG tery, a residue will be left on the battery which is con- ductive and will contribute to the discharge of the bat- Tool List Qty.

  • Page 42: Periodic Brake Performance Test

    OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Periodic Brake Performance Test NOTICE (PBPT) In the following text, there are references to removing/installing bolts etc. Additional hardware (nuts, washers, etc.) that is removed must always be installed in its original position unless otherwise specified Non-specified torques are as shown in the torque specifications(Ref.
  • Page 43 OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. sure the vehicle stopping distance from the point at which the brakes were latched. The vehicle should stop within the “normal”...
  • Page 44 OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Preparing the engine for a prolonged storage period (30 days or more) calls for a few simple steps to prevent a build up of varnish and gum in the carburetor and corro- sion in the engine.
  • Page 45 OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Notes: Owner’s Guide Page 25...
  • Page 46 OPERATION AND SERVICE INFORMATION Read all of manual to become familiar with this vehicle. Pay attention to all NOTICES, CAUTIONS, WARNINGS and DANGERS. Notes: Page 26 Owner’s Guide...

  • Page 47: General Specifications

    GENERAL SPECIFICATIONS GENERAL SPECIFICATIONS Owner’s Guide Page 27...

  • Page 48: Rxv Gas - Fleet Vehicle Specifications

    GENERAL SPECIFICATIONS RXV GAS - FLEET VEHICLE SPECIFICATIONS BATTERY One 12 Volt Maintenance Free 13 hp (9.7 kW) rated 24.5 cu. inch (401 cc), single cylinder, air cooled, over- ENGINE head valve, pressure fed lubrication, cartridge type full flow oil filter, transis- tor type flywheel magneto AIR CLEANER Replaceable dry cartridge element...

  • Page 49: Rxv Gas - Freedom Vehicle Specifications

    GENERAL SPECIFICATIONS RXV GAS - FREEDOM VEHICLE SPECIFICATIONS BATTERY One 12 Volt Maintenance Free 13 hp (9.7 kW) rated 24.5 cu. inch (401 cc), single cylinder, air cooled, over- ENGINE head valve, pressure fed lubrication, cartridge type full flow oil filter, transis- tor type flywheel magneto Air Cleaner Replaceable dry cartridge element...

  • Page 50: Rxv Gas - Shuttle 2 + 2 Vehicle Specifications

    GENERAL SPECIFICATIONS RXV GAS - SHUTTLE 2 + 2 VEHICLE SPECIFICATIONS BATTERY One 12 Volt Maintenance Free 13 hp (9.7 kW) rated 24.5 cu. inch (401 cc), single cylinder, air cooled, over- ENGINE head valve, pressure fed lubrication, cartridge type full flow oil filter, transis- tor type flywheel magneto AIR CLEANER Replaceable dry cartridge element...
  • Page 51 GENERAL SPECIFICATIONS 68.50” (174 cm) 45.7” (116 cm) 65.7” (167 cm) 35.5” (90 cm) 94.5” (240 cm) 38” (97 cm) 47” (119 cm) Fig. 42 Flee & Freedom Vehicle Dimensions Owner’s Guide Page 31...
  • Page 52 GENERAL SPECIFICATIONS 74” (188 cm) 45.7” (116 cm) 65.7” (167 cm) 35.5” (90 cm) 105.5” (268 cm) 38” (97 cm) 47” (119 cm) Fig. 42 Shuttle 2 + 2 Vehicle Dimensions Owner’s Guide Page 32...
  • Page 53 GENERAL SPECIFICATIONS RECOMMENDED MAX RAMP 25% GRADE OR 14° MAX RECOMMENDED MAX SIDE TILT 25% GRADE OR 14° MAX Fig. 43 Vehicle Dimensions, Incline Specifications and Turning Clearance Diameter Owner’s Guide Page 33...
  • Page 54 GENERAL SPECIFICATIONS Read all of this manual to become thoroughly familiar with this vehicle. Pay particular attention to all Notes, Cautions and Warnings. Notes: Page 34 Owner’s Guide...

  • Page 55: Warranty

    WARRANTY LIMITED WARRANTIES Owner’s Guide Page 35...

  • Page 56: Domestic Warranty

    WARRANTY DOMESTIC WARRANTY (U.S. AND CANADA) To obtain a copy of the limited warranty applicable to the vehicle, call or write a local distributor, authorized Branch or the Warranty Department with vehicle serial number and manufacturer date code. Owner’s Guide Page 36...
  • Page 57 VEHICLE WARRANTIES - FEDERAL FEDERAL EMISSIONS COMPONENT DEFECT WARRANTY EMISSIONS COMPONENT DEFECT WARRANTY COVERAGE - This emission warranty is applicable in all States, except the State of California Kawasaki Heavy Industries Ltd. and E-Z-GO Division of Textron Augusta, Georgia, (herein “E-Z-GO”) warrant(s) to the initial retail purchaser and each subsequent owner, that this Non-road engine (herein “engine”) has been designed, built, and equipped to conform at the time of initial sale to all applicable regulations of the U.S.
  • Page 58 VEHICLE WARRANTIES - FEDERAL As the engine owner, you should however be aware that E-Z-GO may deny warranty coverage if your engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications. You are responsible for presenting your engine to the nearest distributor, dealer, or service provider authorized by E-Z-GO when a problem exists.
  • Page 59 VEHICLE WARRANTIES - CALIFORNIA CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT YOUR WARRANTY RIGHTS AND OBLIGATIONS The California Air Resources Board and E-Z-GO are pleased to explain the evaporative emission control system warranty on your 2010 vehicle. In California, new vehicles must be designed, built and equipped to meet the State’s stringent anti-smog standards.
  • Page 60 VEHICLE WARRANTIES - CALIFORNIA (3) Any warranted part that is scheduled for replacement as required maintenance in the written instructions supplied is warranted for the period of time before the first scheduled replacement date for that part. If the part fails before the first scheduled replacement, the part will be repaired or replaced by ABC, Inc.

  • Page 61: Declaration Of Conformity (Europe Only)

    DECLARATION OF CONFORMITY DECLARATION OF CONFORMITY (EUROPE ONLY) Owner’s Guide Page 41...
  • Page 62 DECLARATION OF CONFORMITY DECLARATION OF CONFORMITY PROHLÁŠENÍ O SHOD OVERENSSTEMMELSESERKLÆRING CONFORMITEITSVERKLARING VASTAVUSDEKLARATSIOON VAATIMUSTENMUKAISUUSVAKUUTUS DECLARATION DE CONFORMITE KONFORMITÄTSERKLÄRUNG MEGFELEL SÉGI NYILATKOZAT DICHIARAZIONE DI CONFORMITÀ ATBILST BAS DEKLAR CIJA ATITIKTIES DEKLARACIJA DIKJARAZZJONI TAL-KONFORMITÀ DEKLARACJA ZGODNO CI DECLARAÇÃO DE CONFORMIDADE DECLARA IE DE CONFORMITATE VYHLÁSENIE O ZHODE IZJAVA O SKLADNOSTI DECLARACIÓN DE CONFORMIDAD DEKLARATION OM ÖVERENSSTÄMMELSE SAMRÆMISYFIRLÝSING KONFORMITETSERKLÆRING...
  • Page 63 DECLARATION OF CONFORMITY Signature of the person empowered to draw up the declaration on behalf of the manufacturer, holds the technical documentation and is authorised to compile the technical file, and who is established in the Community. Podpis osoby oprávn né sestavit prohlášení jménem výrobce, držet technickou dokumentaci a osoby oprávn né sestavit technické...
  • Page 64 DECLARATION OF CONFORMITY Notes: Owner’s Guide Page 44...
  • Page 65 be considered potentially hazardous. Use extreme care when NOTICE working on any vehicle. When diagnosing, removing or replac- ing any components that are not operating correctly, take time Read and understand the following warnings before attempt- to consider the safety of yourself and others around you should the component move unexpectedly.
  • Page 66 S I C H E R H E I T Bei Fragen zu in diesem Handbuch enthaltenen Informationen sollte eine autorisierte Vertretung kontaktiert werden. Alle auf dem Fahrzeug angebrachten Schilder müssen gelesen und verstanden werden. Fehlende oder beschädigte Schilder stets ersetzen.
  • Page 67 KONTAKTINFOS: NORDAMERIKA: TECHNISCHER KUNDENDIENST UND GEWÄHRLEISTUNG - TELEFON: 1-800-774-3946, TELEFAX: 1-800-448-8124 ERSATZTEILE - TELEFON: 1-888-GET-EZGO (1-888-438-3946), TELEFAX: 1-800-752-6175 INTERNATIONAL: VERKAUF - TELEFON: ++1 706 7984311, TELEFAX: ++1 706 7714609 E-Z-GO DIVISION OF TEXTRON, INC., 1451 MARVIN GRIFFIN ROAD, AUGUSTA, GEORGIA 30906-3852, USA...
  • Page 68 ALLGEMEINE INFORMATIONEN Durch Verwendung von Teilen, die nicht vom Fabrikabnehmer (OEM) zugelassen sind, wird eventuell die Garantie hinfällig. Durch Überfüllen der Batterien wird eventuell die Garantie hinfällig. Eingriffe in den oder Regulieren des Drehzahlreglers, um das Fahrzeug mit höheren als den vom Werk eingestellten Werten arbeiten zu lassen, lässt die Fahrzeuggarantie verfallen.
  • Page 69 INHALTSVERZEICHNIS ABSCHNITT SEITENZAHL SICHERHEIT................Innere Umschlagseiten ALLGEMEINE INFORMATIONEN ................. ii SICHERHEITSINFORMATIONEN ..................v SCHILDER UND PIKTOGRAMME................ix POSITION DES SERIENNUMMERNSCHILDS ..............1 VOR DEM ERSTMALIGEN EINSATZ ................2 BEDIENUNGSELEMENTE UND -ANZEIGEN ...............2 SCHLÜSSELSCHALTER ..................3 FAHRTRICHTUNGSSCHALTHEBEL ..............3 FAHRPEDAL ......................3 BETRIEBS- UND FESTSTELLBREMSEN-KOMBIPEDAL ........3 STARTERKLAPPE ....................3 KRAFTSTOFFUHR (WENN VORHANDEN) ............3 ÖLDRUCKWARNLEUCHTE (WENN VORHANDEN) ..........3 SCHEINWERFERSCHALTER (WENN VORHANDEN) .........4...
  • Page 70 INHALTSVERZEICHNIS ABSCHNITT SEITENZAHL WARTUNG UND BETRIEB ..................13 REGELMÄSSIGER WARTUNGSPLAN .............. 13 KAPAZITÄTEN UND ERSATZTEILE ..............14 BEFESTIGUNGSELEMENTE ................15 REIFENINSPEKTION ..................16 HINTERACHSE ....................16 PRÜFUNG DES SCHMIERMITTELSTANDES ........... 16 PRÜFUNG DES ÖLSTANDS ................16 ÖLWECHSEL ..................... 17 LUFTFILTER ÜBERPRÜFEN/AUSWECHSELN ..........19 SÄUBERN DES LUFTFILTERELEMENTS ............

  • Page 71: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Dieses Handbuch dient dazu, die Instandhaltung des Fahrzeugs gemäß den vom Hersteller entwickelten Verfahren zu unterstützen. Das Befolgen dieser Verfahren und der Ratschläge zur Störungssuche gewährleisten, dass die optimale Leistung des Produkts erzielt werden kann.
  • Page 72 SICHERHEITSINFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Bei Elektrofahrzeugen darauf achten, dass alle elektrischen Zubehörteile direkt an der Batterieklemme (-) geerdet werden. Niemals das Fahrgestell oder die Karosserie als Erdung benutzen. Die Anzahl der Sitzplätze wird unter ALLGEMEINE TECHNISCHE DATEN angeführt.
  • Page 73 SICHERHEITSINFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE • Nach Reparatur- oder Wartungsarbeiten immer eine Probefahrt durchführen. Alle Probefahrten müssen in einem sicheren Gelände ohne Verkehr und Fußgänger durchgeführt werden. •...
  • Page 74 SICHERHEITSINFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Hinweise: Betriebsanleitung Seite viii...

  • Page 75: Schilder Und Piktogramme

    SCHILDER UND PIKTOGRAMME Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE SCHILDER UND PIKTOGRAMME Betriebsanleitung Seite ix...
  • Page 76 READ all warning labels and the owner’s manual. Contact an authorized E-Z-GO dealer or visit READ all warning labels and the owner’s manual. Contact an authorized E-Z-GO dealer or visit www.ezgo.com for a replacement manual. www.ezgo.com for a replacement manual.
  • Page 77 SCHILDER UND PIKTOGRAMME Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE This device is ONLY to be used for towing E-Z-GO vehicles. NEVER tow other vehicles or equipment. This device is ONLY to be used for towing E-Z-GO vehicles.
  • Page 78 SCHILDER UND PIKTOGRAMME Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE ACHTUNG WENN DIESE ANWEISUNGEN NICHT BEFOLGT WERDEN, KANN DIES ZU SCHWEREN KÖRPERVERLETZUNGEN FÜHREN. Um STÜRZE aus dem Fahrzeug und andere SCHWERE VERLETZUNGEN ZU VERMEIDEN: Never attempt to enter or exit a moving vehicle.
  • Page 79 SCHILDER UND PIKTOGRAMME Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Hinweise: Betriebsanleitung Seite xiii...
  • Page 80 SCHILDER UND PIKTOGRAMME Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE DIE MINDESTGRÖSSE FÜR DIE BEDIENUNG DES FAHRZEUGS IST 150 CM 614043 < 14° 25% MIN 150 <...
  • Page 81 SCHILDER UND PIKTOGRAMME Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE 614044 www.ezgo.com www.ezgo.com 614044 IM FALLE EINES DIE MINDESTGRÖSSE GEWITTERS DARF FÜR DIE BEDIENUNG DAS FAHRZEUG...
  • Page 82 5 mph * NICHT MEHR ALS 3 FAHRZEUGE (8 kph) ABSCHLEPPEN ERSATZHANDBUCH * HÖCHSTGESCHWINDIGKEIT BEIM LESEN, DASS UNTER ABSCHLEPPEN 1 FAHRZEUGS www.ezgo.com ZUR 12 mph (19 km/h) 612214 * BEIM ABSCHLEPPEN VON FAHRZEUGEN VERFÜGUNG STEHT NICHT RÜCKWÄRTS FAHREN ACHTUNG: ABSCHLEPP- ACHTUNG...
  • Page 83 Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE ACHTUNG: 608823 608823 HEISSE OBERFLÄCHE ACHTUNG DEN ANLEITUNGSER- GEMÄSS ÖRTLICHEN SATZTEXT IM INTERNET GESETZEN UND UNTER www.ezgo.com VERORDNUNGEN BETREIBEN LESEN www.ezgo.com NICHT AUFSTEHEN NICHT MEHR ALS KINDER MÜSSEN VON UND GESAMTEN 2 INSASSEN AUF EINEM ERWACHSENEN KÖRPER INNERHALB...
  • Page 84 SCHILDER UND PIKTOGRAMME Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Hinweise: Seite xviii Betriebsanleitung...

  • Page 85: Position Des Seriennummernschilds

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Wir danken Ihnen für den Erwerb dieses Fahrzeugs. Bitte Seriennummer Serial Number n e h m e n S i e s i c h e t w a s Z e i t z u m L e s e n d i e s e s Bedienungshandbuchs, bevor Sie mit dem Fahrzeug fahren.

  • Page 86: Vor Dem Erstmaligen Einsatz

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE VOR DEM ERSTMALIGEN BEDIENUNGSELEMENTE UND - EINSATZ ANZEIGEN Der Sicherheitsaufkleber auf dem Armaturenbrett muss Fahrzeugbedienungselemente und -anzeigen bestehen g e l e s e n , v e r s t a n d e n u n d b e f o l g t w e r d e n .

  • Page 87: Schlüsselschalter

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE SCHLÜSSELSCHALTER n i e d e r g e d r ü c k t w i r d . D e r U N T E R E A b s c h n i t t d e s Bremspedals wird verwendet, um die Betriebsbremse zu D i e s e r S c h l ü...

  • Page 88: Scheinwerferschalter (Wenn Vorhanden)

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE B e s o n d e r e V o r s i c h t u n d v e r r i n g e r t e Geschwindigkeit bei der Fahrt auf schlechten...

  • Page 89: Einfahren

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE EINFAHREN KALTSTART Auf Öl- und Kraftstofftundichtigkeiten prüfen, die während D as A nl as se n ei ne s k al te n M o to r s e r fo r de r t unt er des Versands vom We rk entstan den s ein könnten.

  • Page 90: Starten Des Fahrzeugs Am Hang

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE STARTEN DES FAHRZEUGS AM HANG NICHT neben einem Kraftstofftank rauchen. N I C H T i n d e r N ä h e o f f e n e r F l a m m e n o d e r elektrischer Geräte, die Funken erzeugen könnten, ACHTUNG tanken.

  • Page 91: Batterie

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE BATTERIE AUFKLEBER UND SYMBOLE Fahrzeuge können mit Piktogrammen als eine Methode zur Kenntlichmachung von Informationen oder Warnungen VORSICHT versehen sein.

  • Page 92: Reparatur

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Äußerst vorsichtig sein, da das Fahrzeug während Windschutzscheibe mit viel Wasser, milder Seife und einem sauberen Tuch reinigen. des Hebevorgangs sehr leicht kippen kann.

  • Page 93: Reifen Und Räder

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE ACHTUNG Eine platzender Reifen kann eine schwere oder tödliche Verletzung verursachen. Niemals den auf de r Rei fe nwan d an ge ge ben en Hö chs td ru c k überschreiten.

  • Page 94: Radmontage

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE HINWEIS Reifenstopfen und zugehörige Werkzeuge sind in den meisten Kfz-Ersatzteilfachgeschäften erhältlich und haben den Vorteil, Ventilkappe daß...

  • Page 95: Glühlampe Des Fahrtrichtungs-Anzeigers Auswechseln

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE GLÜHLAMPE IN RÜCKLICHT UND BREMSLEUCHTE AUSWECHSELN Der Zündschlüssel muss auf ‚AUS’ gedreht und abgezogen werden. 1. Die beiden Kreuzschlitzschrauben (8) herausnehmen, mit denen die Linse (9) an der Rücklichteinheit befestigt ist.

  • Page 96: Neutralsperre

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Um den Fahrtrichtungsschalthebel zu aktivieren, ist der VORSICHT Neutralsperrenstift am Griff herauszuziehen und zu drehen, bis der spitz zulaufende Teil des Griffs in das Loch (3) im Nocken des Fahrtrichtungsschalthebel passt.

  • Page 97: Wartung Und Betrieb

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE WARTUNG UND BETRIEB REGELMÄSSIGER WARTUNGSPLAN - PRÜFEN - PRÜFEN & JUSTIEREN - SÄUBERN - AUSWECHSELN C&A ANMERKUNGEN Reifen - Druck, Zustand von Reifen und Felgen Befestigungselemente –...

  • Page 98: Kapazitäten Und Ersatzteile

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE ANMERKUNGEN Lenkung – zu großes Spiel, lockere oder fehlende Befestigungselemente Spurstangen – zu großes Spiel, verbogene Stangen, lockere oder fehlende Befestigungselemente Hinterachse –...

  • Page 99: Befestigungselemente

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE BEFESTIGUNGSELEMENTE Allgemein werden in dem Fahrzeug drei Materialklassen v e r w e n d e t . M a t e r i a l d e r K l a s s e 5 k a n n d u r c h d r e i Das Fahrzeug regelmäßig auf lose Befestigungselemente Markierungen auf dem hexagonalen Kopf und Material der überprüfen.

  • Page 100: Reifeninspektion

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE D e r E l e k t r o l y t i n e i n e r B a t t e r i e i s t e i n e Für einige Arbeiten kann es notwendig sein, das Fahrzeug Säurelösung, die starke Verätzungen der Haut anzuheben.

  • Page 101: Ölwechsel

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Ölmessstab herausziehen und den Stab mit einem HINWEIS fusselfreien Tuch vollständig abwischen . Beim Nachfüllen von Öl zwischen Ölwechseln Marken und Viskositätsklassen nicht mischen.
  • Page 102 BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE ACHTUNG Beachten, daß Motorflüssigkeiten heiß sein können und Hautkontakt schwere Verbrennungen verursachen kann. Gummihandschuhe tragen, um d i e H a u t v o r d e m K o n t a k t m i t A l t ö...

  • Page 103: Luftfilter Überprüfen/Auswechseln

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Der Luftfilter ist zugänglich, wenn der Sitz angehoben wird. Den Clip öffnen und entgegen dem Uhrzeigersinn drehen, VORSICHT um den Deckel abzunehmen.

  • Page 104: Spannung Des Anlasser-/Lichtmaschinenriemens

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE SPANNUNG DES ANLASSER-/ EINSTELLUNG DES RIEMENS LICHTMASCHINENRIEMENS Die Drehgelenkschraube der Anlasser/Lichtmaschinen- Einheit mit einem 15 mm Steckschlüsseleinsatz und einem Werkzeugliste Erforderliche Anzahl 13 mm Gabelschlüssel lösen.

  • Page 105: Zündkerze

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE ZÜNDKERZE d e s R a u m e s ü b e r t r a g e n u n d z e r s e t z t d i e...

  • Page 106: Regelmäßige Bremsprüfung

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Regelmäßige Bremsprüfung HINWEIS Der folgende Text erwähnt das Einsetzen/Herausnehmen von ACHTUNG Schrauben usw. Andere Befestigungselemente (Muttern, Unterlegscheiben usw.), die ebenfalls herausgenommen werden, müssen immer an der ursprünglichen Stelle wieder Zur Verringerung der Gefahr einer schweren oder...

  • Page 107: Langzeitlagerung

    BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Anhaltepunkt des Fahrzeugs merken oder die Distanz vom Punkt, an dem die Bremsen aktiviert wurde, messen. Das F a h r z e u g s o l l t e i n n e r h a l b...
  • Page 108 BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Zur Vorbereitung des Fahrzeugs für die Winter- bzw. Langzeiteinlagerung (30 Tagen) sind einige einfache Schritte erforderlich, die die Bildung von Harz- oder Schmierölablagerungen im Vergaser und die Korrosion im Motor verhindern.
  • Page 109 BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Hinweise: Betriebsanleitung Seite 25...
  • Page 110 BETRIEBS- UND SERVICE-INFORMATIONEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Hinweise: Seite 26 Betriebsanleitung...

  • Page 111: Allgemeine Technische Daten

    ALLGEMEINE TECHNISCHE DATEN ALLGEMEINE TECHNISCHE DATEN Betriebsanleitung Seite 27...

  • Page 112: Fahrzeugdaten Rxv Mit Benzinmotor

    ALLGEMEINE TECHNISCHE DATEN FAHRZEUGDATEN RXV MIT BENZINMOTOR BATTERIE 1x wartungsfrei, 12 Volt 13 PS (9,7 kW), 24.5 cu. inch (401 ccm), ein Zylinder, luftgekühlt, hängendes Ventil, MOTOR Druckölschmierung, Vollstrompatronenfilter, Transistorschwungmagnetzünder LUFTFILTER Austauschbare Trockenpatrone TRANSAXLE Schrägradübersetzung 11,42:1 mit Neutralsperre und Geschwindigkeitsregler GETRIEBE Stufenloses Automatikgetriebe (CVT) KRAFTSTOFFTANK...

  • Page 113: Fahrzeugdaten Rxv Freedom Mit Benzinmotor

    ALLGEMEINE TECHNISCHE DATEN FAHRZEUGDATEN RXV FREEDOM MIT BENZINMOTOR BATTERIE 1x wartungsfrei, 12 Volt 13 PS (9,7 kW), 24.5 cu. inch (401 ccm), ein Zylinder, luftgekühlt, hängendes Ventil, MOTOR Druckölschmierung, Vollstrompatronenfilter, Transistorschwungmagnetzünder LUFTFILTER Austauschbare Trockenpatrone TRANSAXLE Schrägradübersetzung 11,42:1 mit Neutralsperre und Geschwindigkeitsregler GETRIEBE Stufenloses Automatikgetriebe (CVT) KRAFTSTOFFTANK...

  • Page 114: Fahrzeugdaten Rxv Mit Benzinmotor - Shuttle 2+2

    ALLGEMEINE TECHNISCHE DATEN FAHRZEUGDATEN RXV MIT BENZINMOTOR – SHUTTLE 2+2 BATTERIE 1x wartungsfrei, 12 Volt 13 PS (9,7 kW), 24.5 cu. inch (401 ccm), ein Zylinder, luftgekühlt, hängendes Ventil, MOTOR Druckölschmierung, Vollstrompatronenfilter, Transistorschwungmagnetzünder LUFTFILTER Austauschbare Trockenpatrone TRANSAXLE Schrägradübersetzung 11,42:1 mit Neutralsperre und Geschwindigkeitsregler GETRIEBE Stufenloses Automatikgetriebe (CVT) KRAFTSTOFFTANK...
  • Page 115 ALLGEMEINE TECHNISCHE DATEN 68.50” (174 cm) 45.7” (116 cm) 65.7” (167 cm) 35.5” (90 cm) 94.5” (240 cm) 38” (97 cm) 47” (119 cm) Abb. 42 Fahrzeugmaße Fleet & Freedom Betriebsanleitung Seite 31...
  • Page 116 ALLGEMEINE TECHNISCHE DATEN 74” (188 cm) 45.7” (116 cm) 65.7” (167 cm) 35.5” (90 cm) 105.5” (268 cm) 38” (97 cm) 47” (119 cm) Abb. 43 Fahrzeugmaße Shuttle 2 + 2 Betriebsanleitung Seite 32...
  • Page 117 ALLGEMEINE TECHNISCHE DATEN EMPFOHLENE MAX. RAMPENSTEIGUNG 25% ODER 14 MAX. EMPFOHLENE MAX. NEIGUNG ZUR SEIT 25% ODER 14 MAX. Abb. 44 Fahrzeugmaße, Steigungsdaten und Wendekreisdurchmesser Betriebsanleitung Seite 33...
  • Page 118 ALLGEMEINE TECHNISCHE DATEN Lesen Sie das gesamte Handbuch durch, um sich mit dem Fahrzeug vertraut zu machen. Beachten Sie alle HINWEISE, WARNHINWEISE und GEFAHRENHINWEISE Hinweise: Seite 34 Betriebsanleitung...

  • Page 119: Garantie

    GARANTIE BEGRENZTE GEWÄHRLEISTUNG Betriebsanleitung Seite 35...
  • Page 120 GARANTIE INLÄNDISCHE GARANTIE (USA UND KANADA) Um eine Kopie der begrenzten Gewährleistung zu erhalten, die für das Fahrzeug gilt, wenden Sie sich unter Angabe der Fahrzeugseriennummer und des Herstellungsdatumscodes telefonisch oder schriftlich an Ihren örtlichen Ver- tragshändler, Ihre Vertragsfiliale oder die Garantieabteilung. Betriebsanleitung Seite 36...
  • Page 121 FAHRZEUGGARANTIE - FEDERAL (2008) GEWÄHRLEISTUNG FÜR DEFEKTE TEILE DES KRAFTSTOFFDAMPF-AUFFANGSYSTEMS GEWÄHRLEISTUNG FÜR DEFEKTE IN TEILEN DER ABGASREINIGUNGSANLAGE – Diese Emissionsgarantie gilt in allen Staaten mit Ausnahme von Kalifornien. Kawasaki Heavy Industries Ltd. und der Unternehmensbereich E-Z-GO Division of Textron Augusta, Georgia, USA (“E- Z-GO”) garantieren hiermit dem Erstkäufer und allen anschließenden Eigentümern, dass dieser Fahrzeugsondermotor (“der Motor”) so konstruiert, gefertigt und ausgerüstet ist, dass er zum Zeitpunkt des Erstverkaufs allen anwendbaren Vorschriften der U.S.
  • Page 122 FAHRZEUGGARANTIE - FEDERAL (2008) VERANTWORTUNG DES EIGENTÜMERS UNTER DER GARANTIE Als Eigentümer des Motors sind Sie für die Ausführung der erforderlichen Wartungsarbeiten verantwortlich, die im Bedienungshandbuch aufgeführt sind. E-Z-GO empfiehlt, dass Sie alle Quittungen für Wartungsarbeiten an Ihrem Motor aufbewahren, aber E-Z-GO kann die Garantie nicht allein aufgrund eines Mangels an Quittungen oder der Nichtausführung regelmäßiger Wartungsarbeiten ablehnen.
  • Page 123 FAHRZEUGGARANTIE - CALIFORNIA (2009) AUSSAGE ZUR KALIFORNISCHEN GARANTIE FÜR DAS KRAFTSTOFFDAMPF-AUFFANGSYSTEM IHRE RECHTE UND PFLICHTEN UNTER DER GARANTIE: Das kalifornische Air Resources Board und der Geschäftsbereich E-Z- GO von Textron Inc. (E-Z-GO) möchten Ihnen hiermit das Kraftstoffdampf-Auffangsystem (EECS) Ihres Fahrzeugs mit Benzinmotor aus dem Jahr 2009 erklären.
  • Page 124 FAHRZEUGGARANTIE - CALIFORNIA (2009) ANBAU- UND GEÄNDERTE TEILE: Die Verwendung von Anbau- oder geänderten Teilen kann Grund für die Ablehnung eines Garantieanspruchs sein. E-Z-GO haftet nicht für ein Versagen von Garantieteilen, das durch die Verwendung von Anbau- oder geänderten Teilen verursacht wird. EINEN ANSPRUCH STELLEN: Wenn Sie Fragen zu Ihren Rechten und Pflichten unter der Garantie haben, wenden Sie sich bitte an Ihr nächstgelegenes autorisiertes Servicezentrum oder rufen Sie die E-Z-GO-Garantieabteilung unter Rufnummer 1-800-448- 7476 an.

  • Page 125: Konformitätserklärung (Nur Europa)

    KONFORMITÄTSERKLÄRUNG KONFORMITÄTSERKLÄRUNG (NUR EUROPA) Betriebsanleitung Seite 41...
  • Page 126 KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY PROHLÁŠENÍ O SHOD OVERENSSTEMMELSESERKLÆRING CONFORMITEITSVERKLARING VASTAVUSDEKLARATSIOON VAATIMUSTENMUKAISUUSVAKUUTUS DECLARATION DE CONFORMITE KONFORMITÄTSERKLÄRUNG MEGFELEL SÉGI NYILATKOZAT DICHIARAZIONE DI CONFORMITÀ ATBILST BAS DEKLAR CIJA ATITIKTIES DEKLARACIJA DIKJARAZZJONI TAL-KONFORMITÀ DEKLARACJA ZGODNO CI DECLARAÇÃO DE CONFORMIDADE DECLARA IE DE CONFORMITATE VYHLÁSENIE O ZHODE IZJAVA O SKLADNOSTI DECLARACIÓN DE CONFORMIDAD DEKLARATION OM ÖVERENSSTÄMMELSE SAMRÆMISYFIRLÝSING KONFORMITETSERKLÆRING Business name and full address of the manufacturer...
  • Page 127 KONFORMITÄTSERKLÄRUNG Signature of the person empowered to draw up the declaration on behalf of the manufacturer, holds the technical documentation and is authorised to compile the technical file, and who is established in the Community. Podpis osoby oprávn né sestavit prohlášení jménem výrobce, držet technickou dokumentaci a osoby oprávn né sestavit technické...
  • Page 128 KONFORMITÄTSERKLÄRUNG Notes: Owner’s Guide Seite 44...
  • Page 129 HINWEIS HINWEIS Die folgenden Achtungshinweise müssen gelesen und verstanden Die folgenden Textabschnitte und Achtungshinweise und müssen werden, bevor das Fahrzeug in Betrieb genommen wird gelesen und verstanden werden, bevor das Fahrzeug gewartet wird: Bei jedem Produkt werden die Komponenten nach gewisser Zeit die Leistung nicht mehr vorschriftsmäßig erbringen.
  • Page 130 1451 Marvin Griffin Road, Augusta, Georgia USA 30906-3852 KONTAK TAUFNAHME Nordamerika: Technische Unterstützung & Garantie Tel.: 001-800-774-3946, Fax : 001-800-448-8124 Ersatzteile Tel.: 001-888-GET-EZGO (001-888-438-3946), Fax : 001-800-752-6175 International: Tel.: 001-706-798-4311, Fax : 001-706-771-4609 Urheberrechtlich geschütztes Material Die vollständige oder auszugsweise Vervielfältigung dieses Handbuchs bedarf der ausdrücklichen...

This manual is also suitable for:

Rxv fleet freedomRxv fleet shuttle 2+2

Table of Contents
