Frigidaire MWV150KB Installation Instructions Manual page 62

Over the range microwave oven
Hide thumbs

Advertisement

Table of Contents

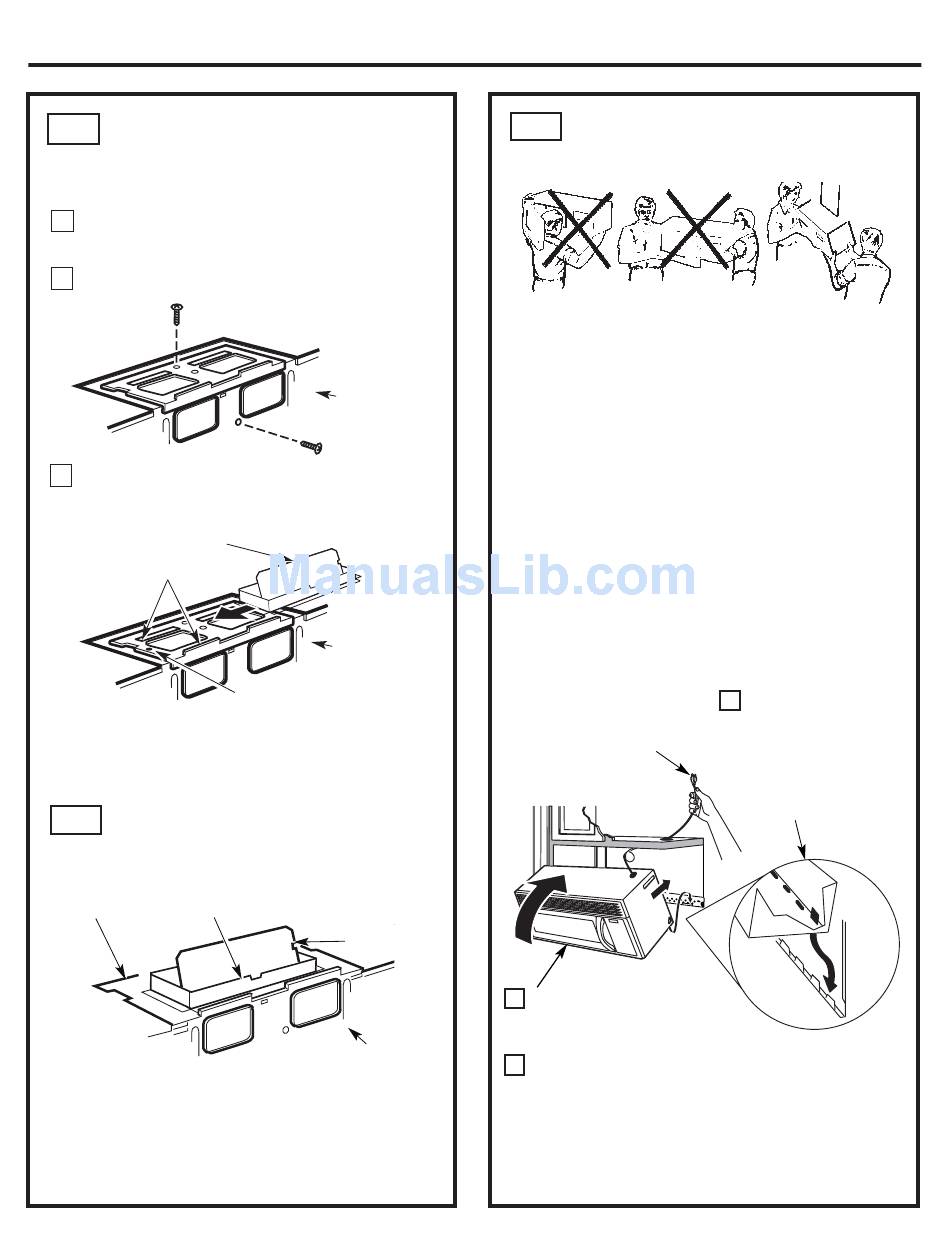

A3.
ADAPTATION DU VENTILATEUR
DU FOUR À MICRO-ONDES
POUR L'ÉVACUATION À
L'EXTÉRIEUR PAR LE DESSUS
5
Fixez l'ensemble de ventilateur au four à micro-ondes
en utilisant la vis de l'étape 1. Assurez-vous que la vis
est bien serrée.
Replacez la plaque du ventilateur en utilisant la vis de
6
l'étape 1. Assurez-vous que la vis est bien serrée.
Fixez l'adaptateur d'évacuation en haut du plaque du
7
ventilateur en le coulissant dans les guides situés, à la
partie supérieure arrière du plaque du ventilateur.
Adaptateur
Guide
Insérez-le jusqu'à ce qu'il soit dans les fentes de
blocage inférieures. Assurez-vous que la charnière
du registre est installée et que le registre bouge
librement.
A4.
VÉRIFICATION DU
FONCTIONNEMENT
DU REGISTRE
Plaque du
Adaptateur de conduit d'évacuation
ventilateur
• Assurez-vous que le ruban adhésif qui retient le registre a
été enlevé et que le registre bouge librement avant
d'installer le four.
• Vous devrez effectuer les ajustements nécessaires pour vous
assurer que le conduit du four est bien aligné sur le
conduit d'évacuation du domicile après l'installation du four.
Instructions d'installation
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Fentes de blocage
Registre
Arrière du four
à micro-ondes
A5.
INSTALLATION DU FOUR
À MICRO-ONDES
POUR VOTRE SÉCURITÉ ET POUR FACILITER
L'INSTALLATION, L'INSTALLATION DE CE FOUR DOIT
ÊTRE EFFECTUÉE PAR DEUX PERSONNES .
IMPORTANT : Ne saisissez pas ou n'utilisez pas la
poignée du four durant l'installation.
REMARQUE: Si vos armoires sont en métal, installez un passe-
fil en nylon autour de l'orifice du cordon d'alimentation pour
empêcher que le cordon soit coupé.
REMARQUE: Si le four est installé sous une armoire dotée
d'un rebord avant, nous vous recommandons d'utiliser des
entretoises.
IMPORTANT : Si vous n'utilisez pas d'entretoises,
des dommages peuvent être causés au boîtier au
moment du resserrage des vis.
REMARQUE: Lors de
l'installation du four à micro-
ondes, faites passer le cordon
d'alimentation à travers le trou
situé dans le fond de l'armoire
supérieure. Gardez-le bien
serré durant les étapes 1 à 3.
Ne coincez pas le cordon
et ne vous en servez pas
pour soulever le four.
2
Relevez le devant du four
pour le mettre contre le
dessous de l'armoire.
3
Insérez une vis à auto-alignement dans le trou situé au
centre de l'armoire supérieure. Fixez temporairement
le four en faisant faire au moins deux tours complets à
la vis après que les filets aient été engagés. (Elle sera
complètement resserrée plus tard.) Assurez-vous que le
cordon d'alimentation est bien serré. Faites attention de
ne pas le coincer, particulièrement au moment
d'installer le four sous l'armoire.
FR-14
Soulevez le four,
1
penchez-le vers l'avant,
et accrochez les fentes
situées sur le bord
inférieur à l'arrière
du four sur les quatre
languettes inférieures
de la plaque de montage.
