INSTRUCCIONES DE INSTALACIÓN DE CONDUCTOS DE ESCAPE EXTERNAS
NOTA: en caso de que sea necesario instalar conductos, tenga en cuenta
que el largo total de los conductos. rectangulares (ancho de 3
u 8,2 cm × 25,4 cm) o redondos (diámetro de 5" ó 12,7 cm) /(diámetro
de 6" ó 15,2 cm) NO debe ser superior a 120 pies (36,5 m).
La ventilación exterior requiere el uso de un CONDUCTO PARA
CAMPANA EXTRACTORA. Lea con atención las siguientes recomendacio-
nes.
NOTA: es importante que se instale el sistema de ventilación siguiendo la
ruta más directa y con el menor número posible de codos. Esto garan-
tizará la salida fluida del aire por los conductos de extracción y evitará
cualquier bloqueo. Asimismo, asegúrese de que los reguladores de
extracción se muevan libremente y nada bloquee los conductos.
Conexión de escape
El adaptador fue diseñado para concordar con un ducto rectancular
estpandar 3
" x 10" (8.2 x 25.4 cm). Si se requiere de un ducto
1/4
redondo, se debe utilizar un adaptador de transición.
Un ducto con un diámetro de 5" (12.7cm) / 6" (15.2cm) es aceptable.

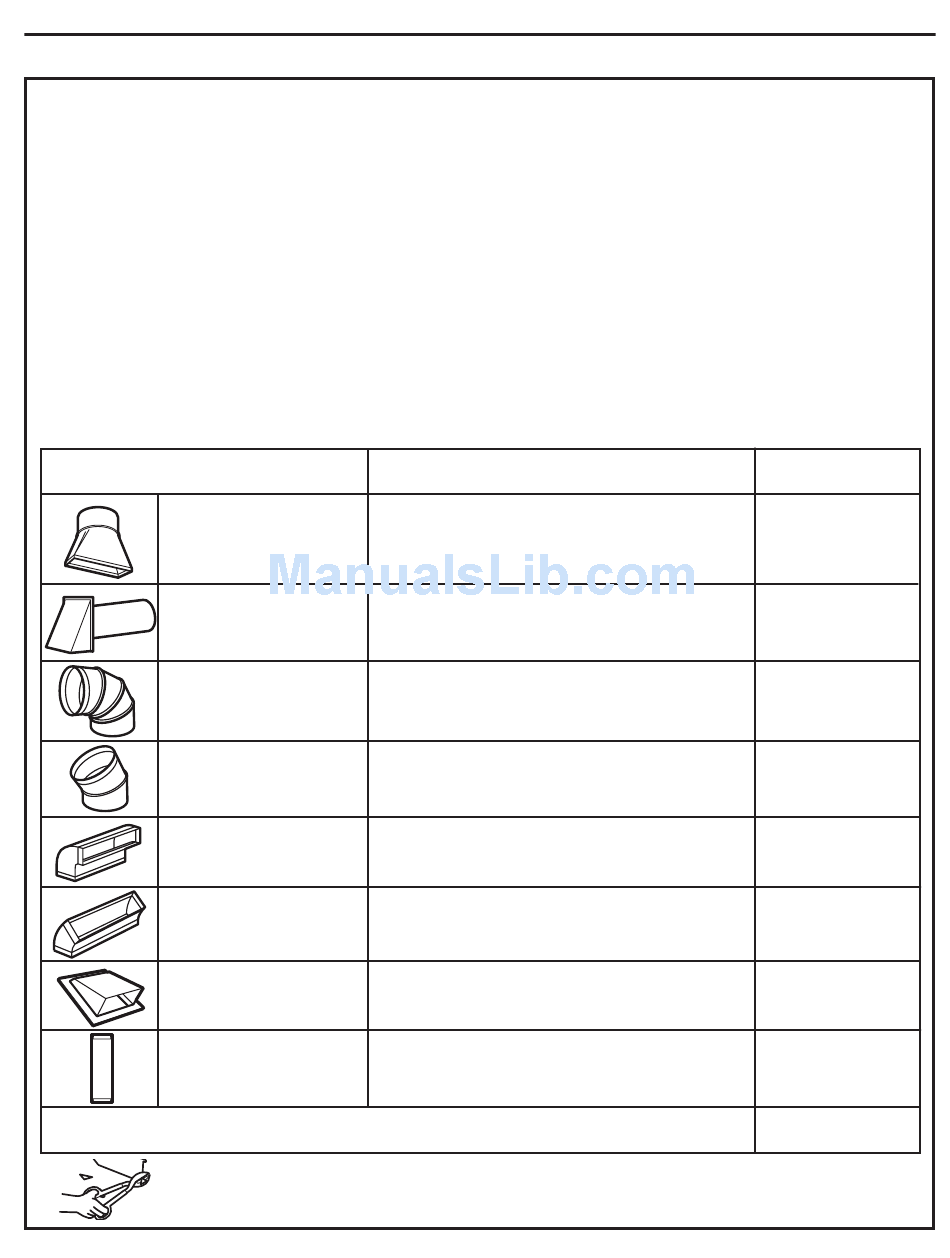

PIEZAS DEL CONDUCTO
Adaptador de unión entre
el conducto rectangular y
el redondo*
Tapa de salida a la pared
Codo de 90
Codo de 45
Codo de 90
Codo de 45
Tapa d salida al techo
Conducto recto redondo de
6" (15,2 cm) de diámetro o
rectangular de 3
(8,2 × 25,4 cm) de ancho
*IMPORTANTE: si se utiliza un adaptador de unión entre el conducto
rectangular y el redondo, los bordes inferiores del regulador de
extractión tendrán que ser recortados (con una tijera para hojalata), a
fin de que se ajusten y permitan el libre mocvimiento del regulador.
Instrucciones de instalación
1/4
LARGO (MEDIDAS
EQUIVALENTES)
5 pies (1,5 m)
40 pies (12,2 m)
°
10 pies (3 m)
°
5 pies (1,5m)
°
25 pies (7,6 m)
°
5 pies (1,5 m)
24 pies (7,3 m)
1pies (0,3m)
" × 10"
1/4
Largo máximo del conducto:
" × 10"
Para lograr una salida satisfactoria del aire, el largo total del
conducto rectangular con un ancho de 3
o redondo con un diámetro de 5" (12,7 cm) /6" (15,2 cm) no debe
ser mayor que 120 pies (36,5 m).
Los codos, los adaptadores, las tapas de salida al techo o a la
pared, etc., representan áreas de resistencia adicional al flujo del
aire y son equivalentes a una sección de conducto recto cuyo largo
es mayor que su tamaño físico real. Cuando calcule el largo total
del conducto, añada el largo equivalente de cada uno de los
adaptadores, codos, etc., más el largo de todas las secciones rectas
del conducto. La tabla siguiente contiene infonnación para saber
cómo calcular el largo total (en medidas equivalentes) del sistema
de conductos, a partir del largo aproximado en pies de algunos
conductos/adaptadores/codos, etc. estándar.
No DE UNIDADES-
x
UTILIZADAS
x
(
)
x
(
)
x
(
)
x
(
)
x
(
)
x
(
)
x
( )
(
)
x
Largo total del sistema de conductos =
Los largos (en medidas equivalentes) de las piezas del conducto
están basados en pruebas reales y se ajustan a los requisitos para
un buen rendimiento de ventilación con cualquier campana
eatractora.
SP-10
