USO DE LA PLANTILLA PARA EL
A2.
GABINETE SUPERIOR A FIN DE
PREPARAR EL ÁREA DE DICHO
GABINETE
Es necesario taladrar agujeros para los tornillos de soporte
superior, realizar un agujero lo suficientemente grande para que el
cable eléctuco pueda pasar a través y recortar también un hueco
to suficientemente amplio para el adaptador de extracción.
Lea las instrucciones de la sección PLANTILLA PARA EL
GABINETE SUPERIOR.
Adhiera con cinta la plantilla al gabinete superior.
Taladre los agujeros, siguiendo las instrucciones de la sección
PLANTILLA PARA EL GABINETE SUPERIOR.
PRECAUCIÓN: cuando taladre los agujeros en la superficie
inferior del gabinete, use gafas protectoras.

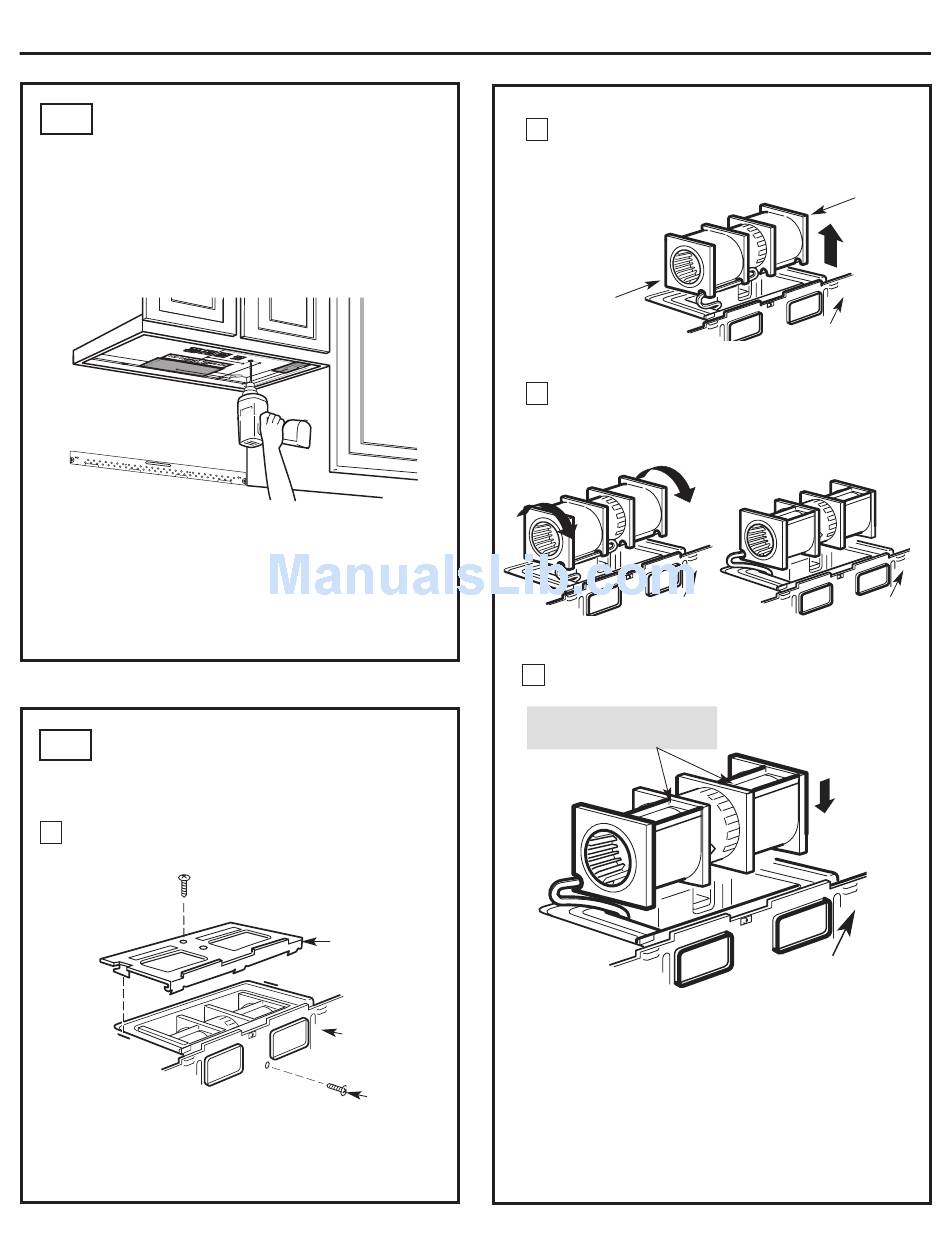

AJUSTE DEL VENTILADOR DEL
A3.
MICROONDAS PARA LA EXTRAC-
CIÓN SUPERIOR EXTERNA
Coloque el microondas en posición vertical, con la
1
parte superior hacia arriba.
Quite el tornillo que sujeta la placa del ventilador al
microondas. Quite y guarde el tornillo que sujeta el
motor del ventilador al microondas.
Instrucciones de instalación
Placa del ventilador
Parte trasera del
microondas
Tornillo del motor
del ventilador
SP-13
2
Tire del ventilador con cuidado hacia afuera. Los cables
se extenderán lo suficiente para permitir el ajuste del
ventilador.
Extremo A
o
3
Gire el ventilador 90 , de manera que las aberturas
de las aletas del ventilador queden orientadas hacia
la parte superior del microondas.
Antes de girar
Parte trasera
del microondas
4
Vuelva a colocar el ventilador dentro de su abertura.
DESPUÉS: Aberturas de las aletas del
ventilador orlentadas hacla arriba
PRECAUCIÓN: No tire hacia afuera ni estire los cables
del ventilador. Asegúrese de que los cables no queden
atrapados y que queden debidamente asegurados.
Extremo B
Parte trasera del microondas
Después de girar
Parte trasera
del microondas
Parte trasera del
microondas
