A2.
UTILISATION DU GABARIT
POUR ARMOIRE SUPÉRIEURE
POUR LA PRÉPARATION DE
L'ARMOIRE SUPÉRIEURE
Vous devez percer des trous pour les vis de soutien
supérieures, ainsi qu'un trou suffisamment grand pour y
faire passer le cordon d'alimentation et une ouverture assez
grande pour l'adaptateur d'évacuation.
• Lisez les instructions sur le GABARIT POUR ARMOIRE
SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban
adhésif.
• Percez les trous, en suivant les directives du GABARIT
POUR ARMOIRE SUPÉRIEURE.
ATTENTION: Portez des lunettes de sécurité lorsque vous
percez des trous dans le fond de l'armoire.
A3.

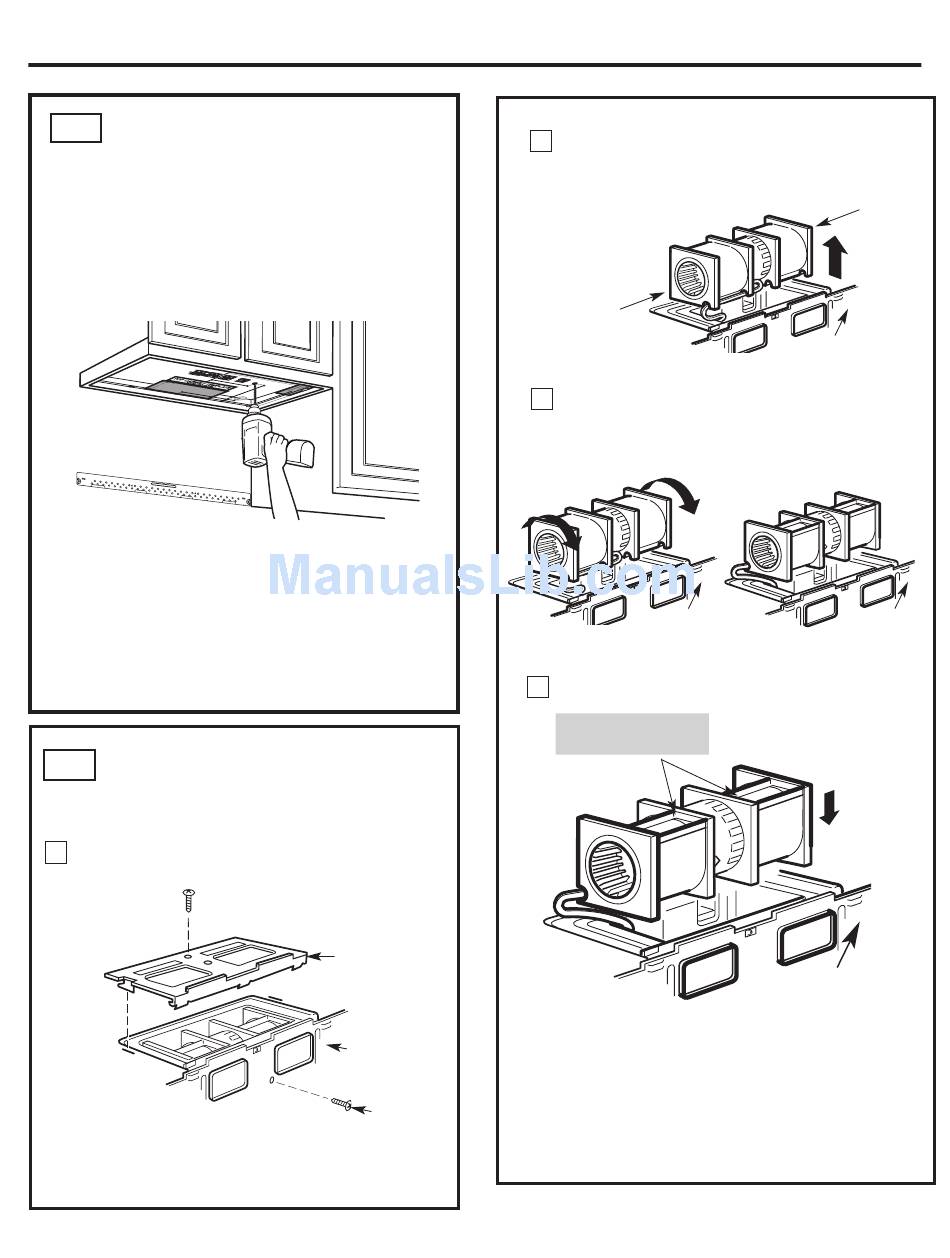

ADAPTATION DU VENTILATEUR
DU FOUR À MICRO-ONDES
POUR L 'ÉVACUATION À
L'EXTÉRIEUR PAR LE DESSUS
1
Enlevez et conservez la vis qui retient le moteur
du ventilateur au four à micro-ondes.
Enlevez la vis qui retient la plaque du ventilateur sur le
four à micro-ondes. Enlevez et conservez la vis qui retient
le moteur du ventilateur sur le four à micro-ondes.
Instructions d'installation
Plaque du
ventilateur
Arrière du four
à micro-ondes
V
is du moteur
du ventilateur
FR-13
Enlevez délicatement l'ensemble du ventilateur. Les
2
fils seront assez longs pour vous permettre d'adapter
le ventilateur.
Extrémité B
Tournez le moteur de 90° afin que les ouvertures des
3
orientées vers le haut.
pales du ventilateur
Avant la modification
Arrière du four
à micro-ondes
4
Replacez l'ensemble du ventilateur dans l'ouverture.
APRÈS : Ouvertures
des pales du ventilateur
orientées vers le haut
ATTENTION : Ne tirez pas sur les fils de l'ensemble
du ventilateur et ne les étirez pas. Assurez-vous que les
fils ne sont pas coincés et qu'il sont fixés solidement.
Extrémité A
Arrière du four
à micro-ondes
Après la modification
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
