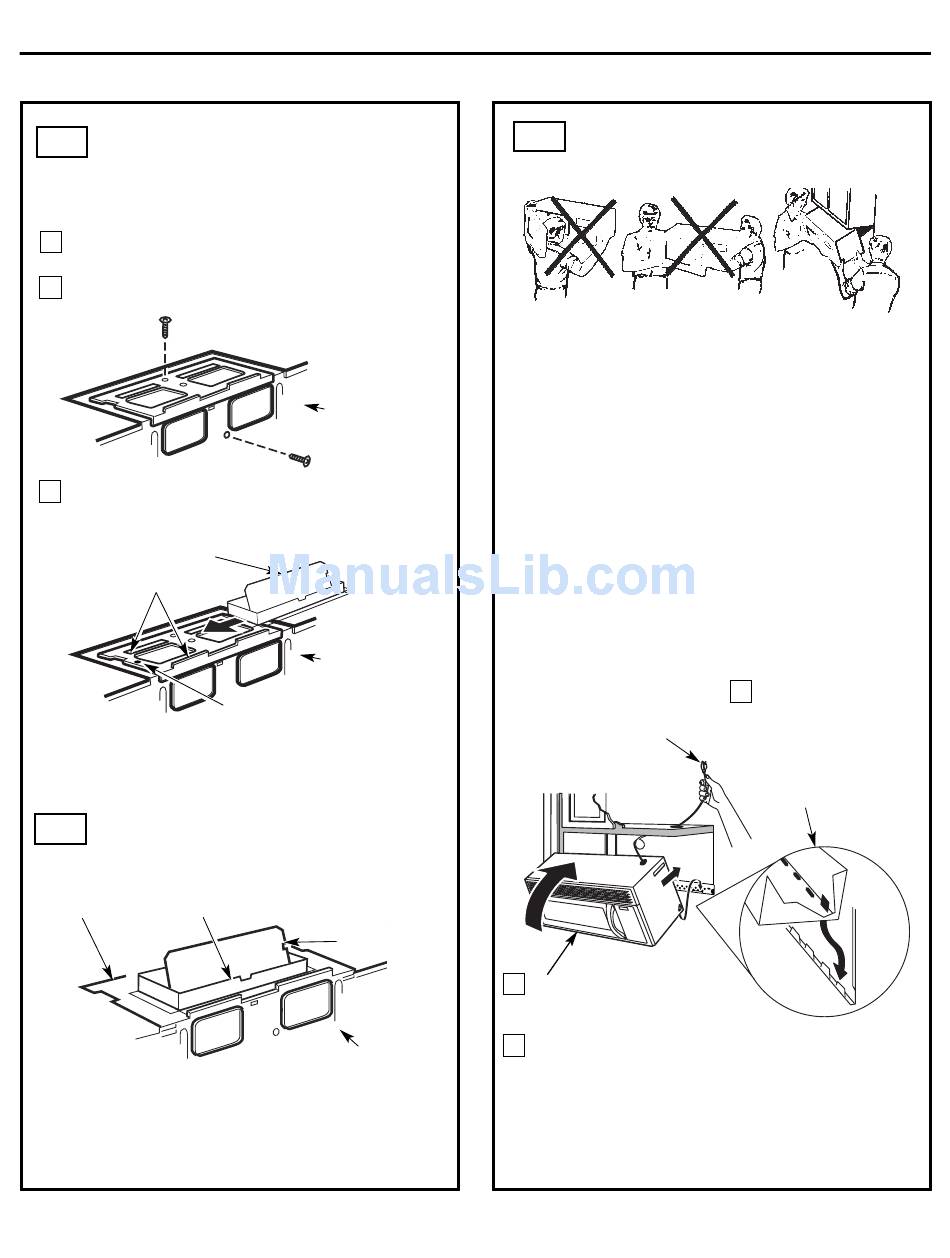

AJUSTE DEL VENTILADOR DEL
A3.
MICROONDAS PARA LA EXTRAC-
CIÓN SUPERIOR EXTERNA
5
Fije el ventilador al microondas con el tornillo previamente
retirado en el paso l. Asegúrese de apretar el tornillo.
6
Vuelva a fijar la placa del ventilador con el tornillo previa-
mente retirado en el paso 1. Asegúrese de apretar el tornillo.
7
Instale el adaptador de extracción en la parte superior del
placa del ventilador, deslizándolo por las guías situadas en la
parte central superior de la parte superior del placa del
ventilador.
Guía
Adaptador
Lengüetas de Bloqueo
Empuje hacia adentro hasta que encaje en las lengüetas de
bloqueo inferiores. Tenga cuidado de asegurarse de que la
bisagra del regulador de extracción esté instalada de manera
que quede movible libremente.
VERIFICACIÓN DEL FUNCIONA-
A4.
MIENTO CORRECTO DEL REGU-
LADOR DE EXTRACCIÓN
Placa del ventilador
Adaptador de extracción
Antes de instalar el microondas, asegúrese de que la cinta
adhesiva que protege el regulador de extracción haya sido
retirada y que el regulador se mueve fácilmente.
Una vez instalado el microondas, necesitará realizar ajustes para
asegurarse de lograr la alineación correcta con el conducto de
extracción de la cocina.
Instrucciones de instalación
Parte trasera del
microondas
Parte trasera del
microondas
Regulador de
extracción
Parte trasera
del microondas
SP-14
INSTALACIÓN DEL HORNO
A5.
MICROONDAS
POR RAZONES DE SEGURID PERSONAL Y PARA FACILITAR LA
INSTALACIÓN, SE RECOMIENDA QUE DOS PERSONAS
INSTALEN EL HORNO MICROONDAS.
IMPORTANTE: No sujete ni use la manija del horno durante su
instalación.
NOTA: si el gabinete es metálico, use una moldura aislante de
nylon alrededor del agujero para el cable eléctrico, a fin de
evitar cortes en el cable.
NOTA: se recomienda el uso de bloques de relleno si la parte
delantera del gabinete sobresale debajo de la parte inferior
del propio gabinete.
IMPORTANTE: Si no se usan bloques de relleno, pueden
producirse daños en la carcasa por apretar demasiado los
tornillos.
NOTA: cuando instale el horno
microondas, ease el cable eléctrico a
través del agujero correspondiente
de la superficie inferior del gabinete
superior Mantengalo tenso recto
durante los pasos 1 a 3. No permita
que el cable quede atrapado ni
levante el horno tirando del cable.
Gire la parte delantera del horno
2
hacia arriba, contra la superficie
inferior del gabinete.
3
Inserte un tornillo autoalineante a través del agujero del centro
del gabinete superior. Fije temporalmente el horno apretando el
tornillo al menos dos vueltas completas después de due el
tornillo quede enroscado. (Más adelante se procederá a apretar
completamente el tornillo.)Asegúrese de mantener tenso/recto el
cable eléctrico. Tenga cuidado de evitar que el cable quede
atrapado, especialmente al realizar la instalación del horno a
ras contra la superficie inferior del gabinete.
Levante el microondas,
1
inclínelo hacia adelante y
enganche las ranuras
(situadas en el borde
trasero inferior) a las cuatro
lengüetas inferiores de la
placa de instalación.
