  • Page 3     CTC Union Technologies Co., Ltd. Neihu Technology Park  Vienna Technology Center  8F, No. 60 Zhouzi St.  Neihu, Taipei, 114  Taiwan    ET100A  Ethernet WAN Bridge, User Manual  Version 2.0 March 21, 2014 Release      This manual supports the following models:  ET100A Ethernet WAN Bridge  (manufactured after March 2014)                        All specifications subject to change without notice.   ...
  • Page 4        ...

  • Page 5: Table Of Contents

    Table of Contents     OVERVIEW......................7   FEATURES ......................7   SPECIFICATIONS ....................8   THEORY OF OPERATION .................. 13   DIP SWITCH SETTING TABLES:................16   WAN PORT PIN ASSIGNMENT................20   CABLE PIN ASSIGNMENTS: ................24   RS‐530 ............24   ABLE    CONDUCTOR ROUND    TO     ...
  • Page 6 Table of Contents                                   This page left blank intentionally.       ...

  • Page 7: Overview

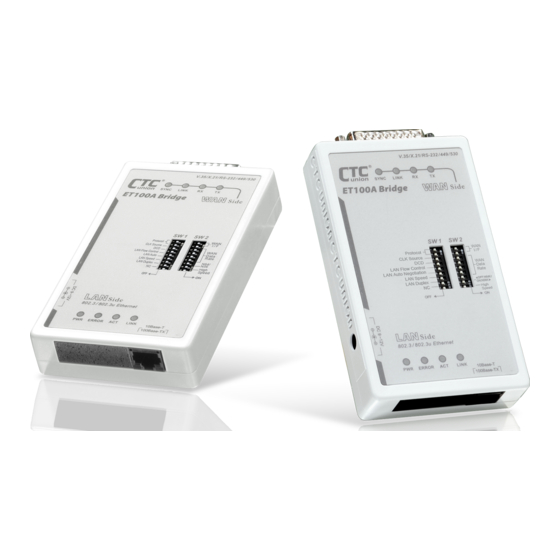

    ET100A LAN-WAN Bridge Overview   The ET100A Network Bridge is a high performance, remote,  self‐learning Ethernet bridge. Its compact size and low cost make it ideal  for cost‐sensitive bridging applications, or as a LAN extender or segmenter  over bit stream type infrastructures. Several selectable synchronous data  interfaces, including V.35, RS‐530, RS‐449, X.21, and RS‐232, make this  Ethernet Bridge's connection between 10Base‐T and 100Base‐TX LAN and  various SYNC data port interfaces convenient.  Features Supports raw HDLC, Cisco® HDLC, and PPP encapsulation 10BASE-T/100BASE-TX, Full Duplex or Half Duplex HP Auto-MDI/MDIX detects and corrects crossed cable Automatic address learning, aging and deletion after 5 minutes Forwarding and filtering rate at wire speed with through put latency of 1 frame.

  • Page 8: Specifications

    ET100A LAN-WAN Bridge Specifications Standard Fully compliant with IEEE 802.3/802.3u, 802.3x Connector Shielded RJ-45 Speeds 10BASE-T/100BASE-TX, Full or Half Duplex 1536 bytes MAC Table 256 addresses Interface Selectable RS-232(SYNC), V.35, RS-449/530, and X.21 Protocol Synchronous HDLC, PPP or Cisco® HDLC...

  • Page 9: Serial Port

    ET100A LAN-WAN Bridge     WAN SIDE DB25-Male   Interface Select     RS-530/449 Serial Port LINK V.35   Tx LED X.21 Line Drivers Rx LED   RS-232 SYNC       Clock SYNC Source   HDLC   Ext. clock CONTROLLER  ...
  • Page 10 ET100A LAN-WAN Bridge Unit Detail 1  2  3  4  5  13  7  6  12  11  10  9  8  Figure 2. ET100A Unit Detail   ...
  • Page 11 ET100A LAN-WAN Bridge   DB25 Male Connector:  This connector connects to the appropriate adapter cable for  connection to the various supported data interfaces. The ET100A  performs in DTE mode and its WAN port connector may be  connected directly to a DCE device (such as a modem or DSU/CSU).  SYNC LED:  Green, where ON indicates protocol is up. If OFF, first make sure  physical link is up, then make sure protocol settings match.  LINK LED:  Green, where ON indicates the presence of CTS / DSR signal on WAN  connection.  RX LED:   Green, on or flashing indicates receiving data on the WAN interface.  TX LED:   Green, on or flashing indicates transmitting data on the WAN  interface.  SW1:  Configuration setting for the bridge. (Please refer to DIP SW setting  table.)  SW2:  Configuration setting for the bridge. (Please refer to DIP SW setting  table.)  RJ‐45 Ethernet LAN Port:  This is an auto‐MDI/MDIX port for connection to the LAN.   ...
  • Page 12 ET100A LAN-WAN Bridge LINK LED: (LAN)  Green, indicates the Ethernet has a link to an external device.  (10) ACT LED: (LAN)  Green, indicates data being received from the LAN connection.  (11) ERROR LED:  Red, indicates an error condition as follows:  ON ‐ System Error  Pulse 2 ‐ Configuration error  Pulse 3 ‐ WAN receive has CRC errors  (12) PWR LED:   Green on, when external power adapter is plugged in and AC power  is supplied to it.  (13)  DC 9~12V  This jack receives power from the external DC 12V AC power  switching adapter. The center pin is positive voltage.     ...

  • Page 13: Theory Of Operation

    ET100A LAN-WAN Bridge Theory of Operation     A bridge is used to connect networks locally or remotely such that  they appear to the user to be the same network. An Ethernet LAN bridge  will connect two LAN segments at the Data Link Layer (ISO Layer 2). At this  layer, the MAC (Media Access Control) addresses, are used for low level  addressing to send information to devices. The bridge builds tables of MAC  addresses for each network segment based on the source and destination  addresses of the packets it receives and forwards, then filters the traffic  not destined for the remote network.    The Ethernet‐WAN bridge will connect two remote Ethernet  networks over bit stream interfaces such as that of synchronous modems  or DSU/CSUs. One method to do this is to use HDLC, an international  standard set by the ISO, a set of protocols for carrying data over a link with  error and flow control. Another method uses PPP and a third uses Cisco®  HDLC.    The ET100A utilizes both Ethernet Bridging and encapsulation to  provide a connection between LANs over bit stream architectures. The  LAN side of the ET100A receives an Ethernet packet and examines its  destination MAC address. If it knows the MAC is on the local network then  it simply drops the packet. Otherwise, if it knows the packet destination is  on the remote side, or if it cannot be determined because its MAC cannot  be found in the table, then it forwards it. During forwarding, the packet is  processed for transmission across the WAN link. Here is where the  Ethernet packet in encapsulated.   ...
  • Page 14 ET100A LAN-WAN Bridge   When the HDLC or PPP packet is received on the remote side unit's  data port, the packet is checked for transmission errors, then the original  Ethernet packet(s) is recovered and sent out the remote's LAN port  completing the transmission. Here is the typical application of the  ET100A.  ET100A/V35 ET100A/V35 Figure 3. Typical application of ET100A LAN‐WAN Bridge.      Many times the ET100A is commonly referred to as an Ethernet to  V.35, Ethernet to X.21, or Ethernet to Datacom 'converter'. As a  sales/marketing term or non‐technical reference, the term is OK. However,  from a technical standpoint, the term is a misnomer. The Ethernet is not  "converted" to V.35, it is run "over" the V.35 link. Conversion also implies  that the interface can work both ways. This is NOT the case for the  LAN‐WAN Bridge as the following application shows.  ET100A/V35 ET100A/V35 Figure 4. Application NOT ALLOWED for ET100A.   ...
  • Page 15 ET100A LAN-WAN Bridge     Why does the previous application not work? It won't work because  the application requires a bit stream to be encapsulated into Ethernet  packets, or into TCP/IP and then Ethernet, for transmission across the LAN.  This requires more than just manipulation at the Data Link layer (ISO Layer  2), it requires programming to include all seven layers including the  Application layer. Transmitting bit stream or TDM (time division  multiplexed) data over Ethernet requires a device such as an  IP‐Multiplexer.      Please refer to the "Applications" section at the end of this manual  for additional application examples.   ...

  • Page 16: Dip Switch Setting Tables

    ET100A LAN-WAN Bridge DIP Switch Setting Tables:   SW1-1 SW1-2 FUNCTION REMARK HDLC Cisco® HDLC Table 1: Encapsulation Protocol Setting    DIP SW1 STATE FUNCTION REMARK WAN CLK: External WAN CLK: Internal Table 2: Clock Source Setting    DIP SW1 STATE FUNCTION REMARK CTS/DSR Active DCD always on Table 3: DCD Handshaking Setting ...
  • Page 17 ET100A LAN-WAN Bridge     When the ET100A is set to internal WAN clock, SW2‐3 to SW2‐9  provision the data rate. If WAN clock is set external, these are ignored.    SW2-3 SW2-4 SW2-5 SW2-6 SW2-7 SW2-8 OFF SW2-8 ON SW2-8 OFF SW2-8 ON SW2-9 OFF SW2-9 OFF SW2-9 ON SW2-9 ON N*64K N*56K HS-1 HS-2 2176K 6272K 128K 112K 2304K 6400K 192K...
  • Page 18 ET100A LAN-WAN Bridge       When the ET100A leaves the factory, all DIP switch settings are set  to the OFF position.    Auto‐negotiation:     When  this  feature  is  enabled  (SW1‐6=OFF),  the  Speed  (SW1‐7)  and  Duplex  (SW1‐8)  settings  are  ignored  and  are  automatically  determined  from the LAN connection. When this feature is disabled (SW1‐6=ON), the  Duplex  and  Speed  settings  of  the  LAN  follow  the  settings  of  SW1‐7  and ...
  • Page 19 ET100A LAN-WAN Bridge   LAN Flow Control:     The ET100A LAN port supports IEEE802.3x flow control, which can  help to regulate the higher speed LAN traffic that hits the bottle neck of  the slower WAN speed. Without flow control, the LAN packets that exceed  the WAN speed will be dropped and the resulting timeout caused must be  handled by the application layer.    LAN Auto Negotiation:     The ET100A LAN port supports auto‐negotiation per IEEE802.3u.  When auto negotiation is enabled and the LAN port connects to another  auto negotiation compliant port, the LAN speed will be auto detected  while the Duplex should be negotiated to Full Duplex.     When connecting to legacy equipment, it may be necessary to 'force'  the speed and Duplex on the LAN port. Care must be taken here to avoid a  Duplex Mismatch condition when a 'forced' port connects to an 'auto' port.  Without negotiation, an 'auto' port will revert to Half Duplex per the  IEEE802.3u standard. A Duplex Mismatch condition could result in  extremely poor network performance.    WAN Interface Selection:     The ET100A has selectable hardware interface circuits. When set to  X.21/RS‐530/RS‐449, the logic, clock and handshaking signals all follow  RS‐422 electrical (balanced signals). When set to RS‐232, all signals  become single ended and follow RS‐232D signal levels. When configured as  V.35, the logic and clock signals follow RS‐422 electrical, while handshaking  signals are RS‐232 electrical.     ...

  • Page 20: Wan Port Pin Assignment

    ET100A LAN-WAN Bridge WAN Port Pin Assignment The following tables give the pin, circuit, function and signal direction  as seen on the ET100A's DB25M connector for each of the selectable  interfaces. RS‐232 and RS‐530 connections may be made directly.  Adapter cables are required to match the physical connectors for V.35  (MB34), X.21 (DB15) and RS‐449 (DB37).    a. V.24/RS‐232 INTERFACE PIN ASSIGNMENT  CIRCUIT FUNCTION DIRECTION   1  FGND  Protective GND    AA    2  TD  Transmit data  OUT  BA    3  RD  Receive data  IN  BB    4  RTS  Request to send  OUT  CA    5  CTS  Clear to send ...
  • Page 21 ET100A LAN-WAN Bridge   b. V.35 INTERFACE PIN ASSIGNMENT  CIRCUIT FUNCTION DIRECTION CCITT   1  FGND  Protective GND    101    2  TD(A)  Xmit data A  OUT  103    3  RD(A)  Receive data A  IN  104    4  RTS  Request to send  OUT  105    5  CTS  Clear to send  IN  106    6  DSR  Data set ready  IN  107    7 ...
  • Page 22 ET100A LAN-WAN Bridge   c. RS‐449/RS‐530 INTERFACE PIN ASSIGNMENT  CIRCUIT FUNCTION DIRECTION CCITT   1  FGND  Protective GND    101    2  SD(A)  Xmit data A  OUT  103    3  RD(A)  Receive data A  IN  104    4  RS(A)  Request to send A  OUT  105    5  CS(A)  Clear to send A  IN  106    6  DM(A)  Data set ready A  IN  107    7 ...
  • Page 23 ET100A LAN-WAN Bridge     d. X.21 INTERFACE PIN ASSIGNMENT  CIRCUIT FUNCTION DIRECTION CCITT   1  FGND  Protective GND    101    2  T(A)  Xmit data A  OUT  103    3  R(A)  Receive data A  IN  104    4  C(A)  Request to send A  OUT  105    7  GND  Signal ground    102    8  I(A)  Data carrier detect A  IN  109 ...

  • Page 24: Cable Pin Assignments

    ET100A LAN-WAN Bridge Cable Pin Assignments:   RS‐530 Cable, 25 conductor round, 1 to 1, 1m.    (Use this cable for RS‐232 applications as well.)  Part#:58‐D2FD2M007, RS‐530 Cable, DB25 Female <=> DB25 Male, 1 Meter  Part#:58‐D2FD2F010, RS‐530 Cable, DB25 Female <=> DB25 Female, 1 Meter      DB25(Female)      DB25(Male/Female)    PIN          PIN    1  <===========> 1    2  <===========> 2    3  <===========> 3    4  <===========> 4    5  <===========> 5 ...

  • Page 25: Cable , Multi - Conductor Round , 1 M

    ET100A LAN-WAN Bridge   V.35 Cable, multi‐conductor round,  1m.  Part#:58‐D2FM3M001, V.35 Cable, DB25 Female – MB34 Male, 1 Meter  Part#:58‐D2FM3F000, V.35 Cable, DB25 Female – MB34 Female, 1 Meter      DB25(Female)      MB34(Male/Female)    PIN          PIN    2  <===========> P    14  <===========> S      3  <===========> R    16  <===========> T      4  <===========> C    5  <===========> D ...

  • Page 26: Rs-449 Cables , Multi - Conductor Round , 1 M

    ET100A LAN-WAN Bridge   RS‐449 Cables, multi‐conductor round,  1m.  Part#:58‐D2FD3M003, RS‐449 Cable, DB25 Female – DB37 Male, 1M  Part#:58‐D2FD3F000, RS‐449 Cable, DB25 Female – DB37 Female, 1M      DB25(Female)      DB37(Male/Female)      PIN          PIN    1  <===========> 1    7  <===========> 19  (the following are all twisted pairs)    2  <===========> 4    14  <===========> 22      3  <===========> 6    16  <===========> 24 ...

  • Page 27: Cables , Multi - Conductor Round , 1 M

    ET100A LAN-WAN Bridge   X.21 Cables, multi‐conductor round,  1m.    Part#:58‐D1MD2F003, X.21 Cable, DB25 Female – DB15 Male, 1M  Part#:58‐D1FD2F001, X.21 Cable, DB25 Female – DB15 Female, 1M        DB25(Female)      DB15(Male/Female)      PIN          PIN    1  <===========> 1    7  <===========> 8  (the following are all twisted pairs)    2  <===========> 2    14  <===========> 9      3  <===========> 4 ...

  • Page 28: Application Examples

    V.35  to  match  the  CSU/DSU  unit.  The  CSU/DSU  may  be  set  unframed  or  may be set to use a fraction (n x 56 or n x 64) of the E1 (or T1) line. The  CSU/DSU  timing  is  received  from  the  carrier  provider's  network  so  the  ET100A's  timings  for  Tx  and  Rx  clocks  should  be  set  to  external.  In  this  configuration, the rate DIP settings of the ET100A are ignored.   ...
  • Page 29 ET100A LAN-WAN Bridge   APPLICATIONS     In  the  next  example,  the  ET100A  is  setup  to  bridge  over  a  PSTN's  leased line. The ET100A's speed settings depend  upon the speed of the  leased  line  and  the  settings  of  the  modems.  The  timing  scheme  recommended is this application is for the Tx and Rx Clocks of each unit to  be set  to External while the  clocks of  the  modems  are set  to Internal for ...
  • Page 30 ET100A LAN-WAN Bridge   APPLICATIONS     In  the  following  example,  the  ET100A  is  paired  with  a  G703/64K  interface  converter  to  provide  connection  over  G.703  64Kbps  services.  If  the G.703 transmit and receive clocks are provided by the central carrier,  each G703/64K converter will be set to centra‐directional line timing. Both  ET100A's will have their Tx / Rx clocks set external.                Figure 7: ET100A bridge over G.703 64K services.   ...
  • Page 31   CTC Union Technologies Inc Fax:(886)2 27991355 Tel:(886)2 26591021 Attn : Technical Support Department techsupport@ctcu.com From Company: Name: Tel: ( Fax:( MODEL: ET100A ACTIVITY: As attached in DIP switch setting table SYS CONFIGURATION:   Question    ...
  • Page 32   Technical Inquiry Form MODEL No.: ET100A Please fill in the DIP switches configuration with ' ' marks into the following table. Send it to us by fax, and we will reply to you immediately. Your Setting CTC Suggestion SW NO. DIP...
  • Page 33            ...
  • Page 34                                                    ...
