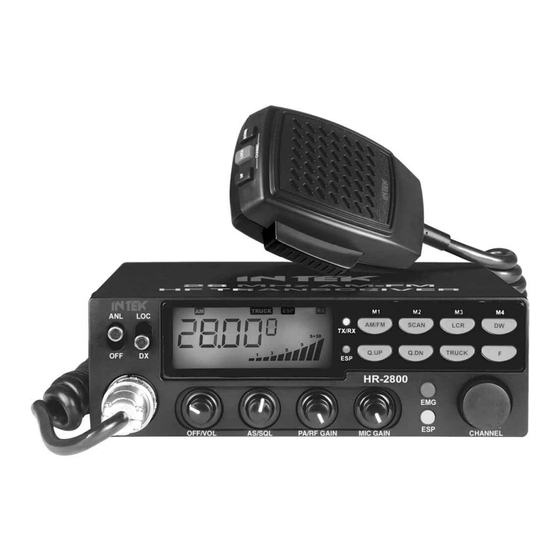

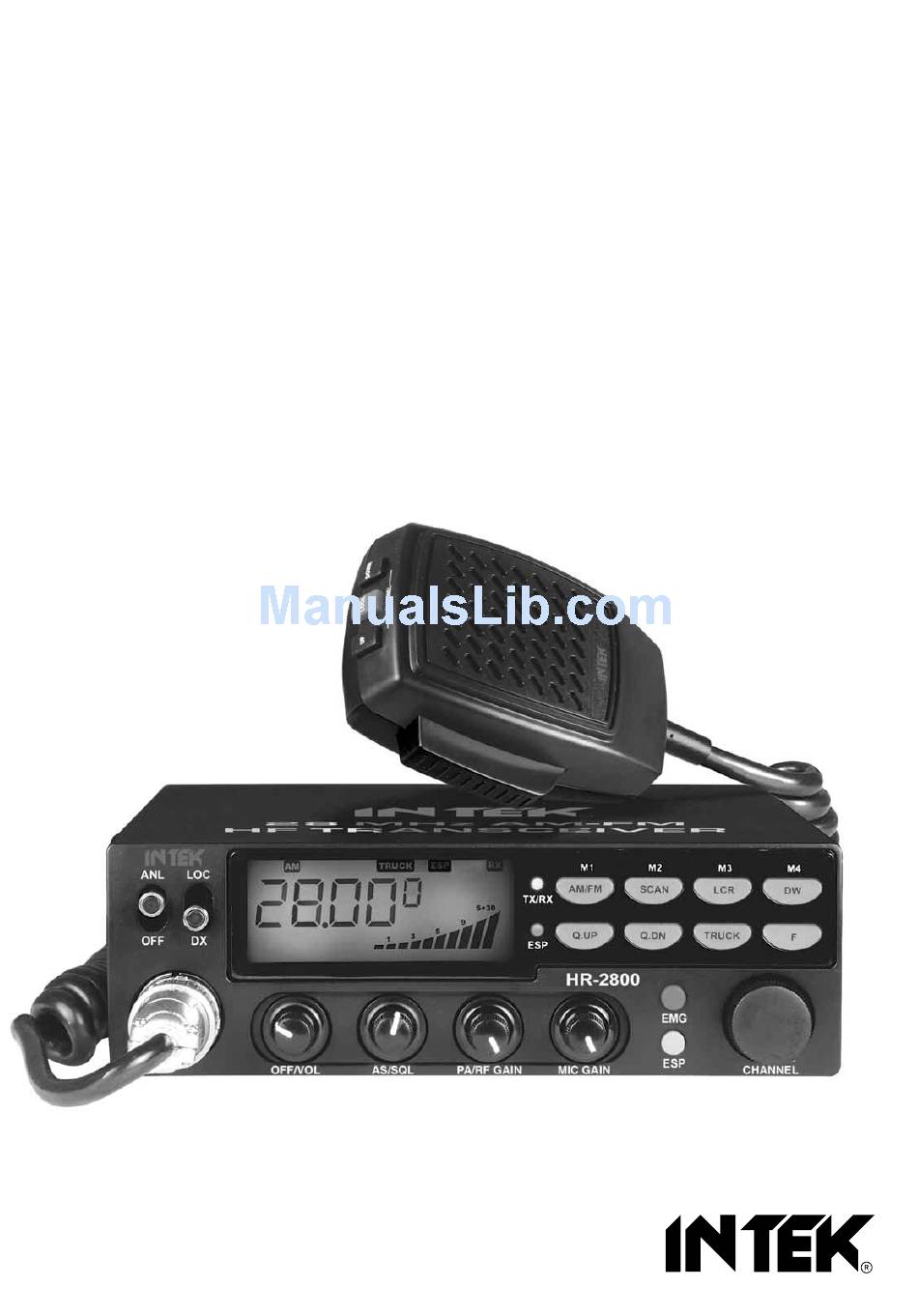

- Page 1 HR-2800 28 MHZ AM-FM AMATEUR RADIO HF TRANSCEIVER OWNER'S MANUAL MANUALE DI ISTRUZIONI...
-
Page 2: Declaration Of Conformity
(to EC Directive 2006/95, 2004/108, 99/5) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK HR-2800 comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 2006/95/EC, 2004/108/EC, 99/5/EC. -
Page 3: Table Of Contents
With a correct use of the product in accordance with the operating method described in this manual, the product will offer a trouble free use for many years. INTEK is constantly engaged to develop and provide quality products meeting the customers requirements, however any suggestion or comments on this product that might help us to improve quality are warmly welcome. -
Page 4: Controls And Operation
Controls and operation Front panel AM/FM SCAN TX/RX Q.UP Q.DN TRUCK HR-2800 OFF/VOL AS/SQL PA/RF GAIN MIC GAIN CHANNEL ANL-OFF Selector This selector enables the ANL function (Automatic Noise Limited). The ANL reduces electric and electromagnetic noise on the operating frequency. Move the selector to ANL to enable the Automatic Noise Limiter and move it to OFF to disable it. - Page 5 Controls and operation LCD Display AM Icon The AM icon is lighted when radio receives and transmits in AM mode (amplitude modulation). FM Icon The FM icon is lighted when radio receives and transmits in FM mode (frequency modulation). SCAN Icon The SCAN icon is lighted when the SCAN function (automatic search of busy frequencies) is enabled.
- Page 6 Controls and operation S/RF Digital Meter A digital 10-bar S/RF METER indicates the strength of the received signal (from S0 to S9+30) in the receive mode and the transmitter RF output power (0 to 20W) in the transmit mode. Alphanumeric Digit This alphanumeric digit indicates the fifth and last figure (in KHz) of the operating frequency.
- Page 7 Controls and operation LCR and M3 Key By pressing the LCR (Last Channel Recall) key, radio will automatically select the last used frequency. This key is also used to program and select the memory frequency M3 (refer to item .11). DW and M4 Key The DW (Dual Watch) function allows automatic alternate monitoring of two programmable frequencies.
- Page 8 When one of the special frequency is selected, the EMG icon (E) will appear on the LCD display. ESP (Electronic Speech Processor) Key The ESP (Electronic Speech Processor) is a unique feature available in some INTEK two-way radios. ESP means Electronic Speech Processor, in other words electronic modulation processor. This audio processor is microprocessor controlled and it is also called COMPANDER (Compressor-Expander).
- Page 9 Controls and operation MIC GAIN Control This transceiver uses a high quality dynamic microphone. The microphone gain is adjustable with the MIC GAIN control. By turning the knob clockwise, the microphone gain is increased. Q.UP (Quick UP) Key This key allows fast selection of the operating frequency upward. Each time this key is pressed, the frequency number moves up by 100 KHz steps.
-
Page 10: Rear Panel
Controls and operation Rear Panel S-METER ANTENNA POWER 12.0VDC ÷ 28.0VDC ANTENNA Connector Antenna connector. Refer to the section INSTALLATION OF THE ANTENNA. S-METER Jack This jack is for connecting an external S-METER (optional). PA Jack If the PA function has to be used, connect to the external speaker (optional) to this jack. Refer to item no. 19. EXT (External Speaker) Jack This jack is for connecting an external speaker (optional). - Page 11 Controls and operation Microphone PTT (Push-to-Talk) Key Transmitter key. Press the PTT key to transmit and release it to return to the receive mode. UP (Frequency Selector) Key Each time this key is pressed, the frequency moves 5 KHz upward. LOCK (Keypad Lock) Key The LOCK function is enabled when pressing this key, in order lock the keypad and prevent entering unwanted commands.
-
Page 12: Installation
Installation Preparing for Installation Before installing the main unit in the vehicle, check and select the most convenient location, in order that the radio will be easy to reach and comfortable to operate, without disturbing or interfering with the vehicle drive. Use the supplied bracket and hardware to install the radio. -
Page 13: User Information
Installation - User Information Checking Operation of the Radio Once radio has been connected to the vehicle electric system and to the antenna, the correct operation of the system may be checked. Please proceed as follows : Check that the power cable is correctly connected. Check that the RF antenna coaxial cable is correctly connected. -
Page 14: Specifications
Specifications Specifications General Frequency range 28.000-29.700 MHz HF 10 Meter Band Operating modes FM-AM Frequency control P.L.L. Operatine temperature -10°/+55°C DC input voltage 12.0VDC (minimum) to 32.0VDC (maximum) Size 153 (L) x 50 (H) x 210 (D) mm Weight 1.5 kg Receiver System Double conversion, CPU controlled super-eterodine... -
Page 15: Indice - Introduzione - Contenuto Della Confezione
Congratulazioni ! Congratulazioni per avere scelto ed acquistato un prodotto di qualità INTEK. INTEK HR-2800 è un ricetrasmettitore radioamatoriale che opera in banda 10-Metri con tecnologia hardware e software di livello avanzato. Questo ricetrasmettitore dispone di una serie di funzioni e sistemi molto avanzati, quindi è... -
Page 16: Descrizione Dei Comandi E Funzionamento
Descrizione dei comandi e funzionamento Pannello frontale AM/FM SCAN TX/RX Q.UP Q.DN TRUCK HR-2800 OFF/VOL AS/SQL PA/RF GAIN MIC GAIN CHANNEL Selettore ANL-OFF Questo selettore consente l' inserimento del dispositivo ANL (Automatic Noise Limiter) che consente la riduzione dei disturbi radio elettrici ed elettromagnetici sulla frequenza in uso. Portare il selettore in posizione ANL per inserire il dispositivo e in posizione OFF per disinserirlo. - Page 17 Descrizione dei comandi e funzionamento Display LCD Indicazione AM L' indicazione AM è accesa quando il ricetrasmettitore riceve e trasmette in modo AM (modulazione di ampiezza). Indicazione FM L' indicazione FM è accesa quando il ricetrasmettitore riceve e trasmette in modo FM (modulazione di frequenza). Indicazione SCAN L' indicazione SCAN è...
- Page 18 Descrizione dei comandi e funzionamento Indicazione DW L' indicazione DW è accesa quando è attiva la funzione DUAL WATCH, ovvero il monitoraggio automatico di 2 frequenze. Strumento a barre S/RF Meter Lo strumento a 10 barre S/RF Meter indica l' intensità del segnale ricevuto da S0 a S9+30 in ricezione e la potenza RF di uscita da 0 a 20W in trasmissione.
- Page 19 M4 (vedere al punto 11). Tasto TRUCK / ROGER BEEP Il tasto TRUCK è una funzione esclusiva dei ricetrasmettitori mobili CB INTEK. Questo tasto permette la programmazione e l' accesso immediato ad una speciale frequenza dedicata per le comunicazioni tra camion. Per programmare la memoria TRUCK, selezionare la frequenza desiderata tramite il selettore CHANNEL (13) o i tasti di selezione sul microfono (28, 30).
- Page 20 Tasto ESP (Electronic Speech Processor) L' ESP (Electronic Speech Processor) di 2° generazione è un dispositivo esclusivo di alcuni ricetrasmettitori CB mobili INTEK. ESP significa Electronic Speech Processor, cioè processore elettronico di modulazione. Questo processore audio, controllato da microprocessore e denominato anche COMPANDER (Compressor-Expander), lavora come compressore di modulazione in trasmissione e come espansore di modulazione in ricezione.
- Page 21 Descrizione dei comandi e funzionamento Manopola MIC GAIN (guadagno del microfono) Questo ricetrasmettitore utilizza un microfono di tipo dinamico di alta qualità. Il guadagno del microfono è regolabile con la manopola MIC GAIN. Ruotando la manopola in senso orario, il guadagno del microfono viene incrementato. Tasto Q.UP (Quick UP) Questo tasto permette la selezione rapida delle frequenze in ordine crescente.
- Page 22 Descrizione dei comandi e funzionamento Pannello posteriore S-METER ANTENNA POWER 12.0VDC ÷ 28.0VDC Presa di antenna (SO-239) Presa per il collegamento dell' antenna. Vedi capitolo INSTALLAZIONE DELL' ANTENNA. Presa S-METER Questa presa consente il collegamente di uno strumento di tipo S-METER esterno (opzionale). Presa PA (Public Address) Presa per il collegamento di un altoparlante esterno per la diffusione di messaggi PA (Public Address).
- Page 23 Descrizione dei comandi e funzionamento Microfono Tasto PTT (Push-to-Talk) Tasto di trasmissione. Premere per trasmettere e mantenere premuto durante la trasmissione e rilasciare per ritornare in modalità ricezione. Tasto UP (selettore delle frequenze) Ad ogni pressione del tasto, la frequenza viene incrementata di 5 KHz. Tasto LOCK (blocco della tastiera) Premendo questo tasto, viene attivata la funzione LOCK (blocco della tastiera), al fine di prevenire l' inserimento da tastiera di comandi accidentali e non voluti.
-
Page 24: Installazione
Installazione Preparazione all' installazione E' necessario verificare e localizzare sul veicolo la posizione più opportuna ove installare l' apparato, in modo che sia pratico e confortevole l' utilizzo dello stesso e che l' ubicazione del ricetrasmettitore non sia in nessun modo di ostacolo alla guida del veicolo. -
Page 25: Avviso Agli Utenti
Installazione - Avviso agli utenti Controllo del funzionamento del ricetrasmettitore Una volta eseguiti i collegamenti elettrici del cavo di alimentazione e dell’ antenna, si può controllare il corretto funzionamento del sistema. Procedere come segue : Controllare che sia correttamente collegato il cavetto di alimentazione. Controllare che sia correttamente collegato il cavetto coassiale RF dell’... -
Page 26: Caratteristiche Tecniche
Caratteristiche tecniche Caratteristiche tecniche Generali Gamma di frequenza 28.000-29.700 MHz Banda HF 10 Metri Modi operativi FM-AM Controllo di frequenza P.L.L. Temperatura di lavoro -10°/+55°C Tensione di alimentazione da 12.0VDC (minimo) a 32.0VDC (massimo) Dimensioni 153 (L) x 50 (A) x 210 (P) mm Peso 1.5 kg Ricevitore... -
Page 27: Note
Note - 25 -... - Page 28 DC-DC Converter Diagram...
- Page 29 ESP Compander Diagram - CTCSS Diagram - II -...
- Page 30 PCB - Main Board & CPU Board - III -...
- Page 31 PCB - Main Board & CPU Board - IV -...
- Page 32 Diagram - V -...
- Page 33 Diagram - VI -...
- Page 34 Block Diagram - VII -...
- Page 35 Block Diagram - VIII -...
