H-510 PLUS
H-512 PLUS
MULTISTANDARD PROGRAMMABLE
27MHz CB HANDHELD TRANSCEIVERS
OWNER'S MANUAL
MANUALE DI ISTRUZIONI

Advertisement

Table of Contents
loading

Related Manuals for Intek H-510 PLUS

Summary of Contents for Intek H-510 PLUS

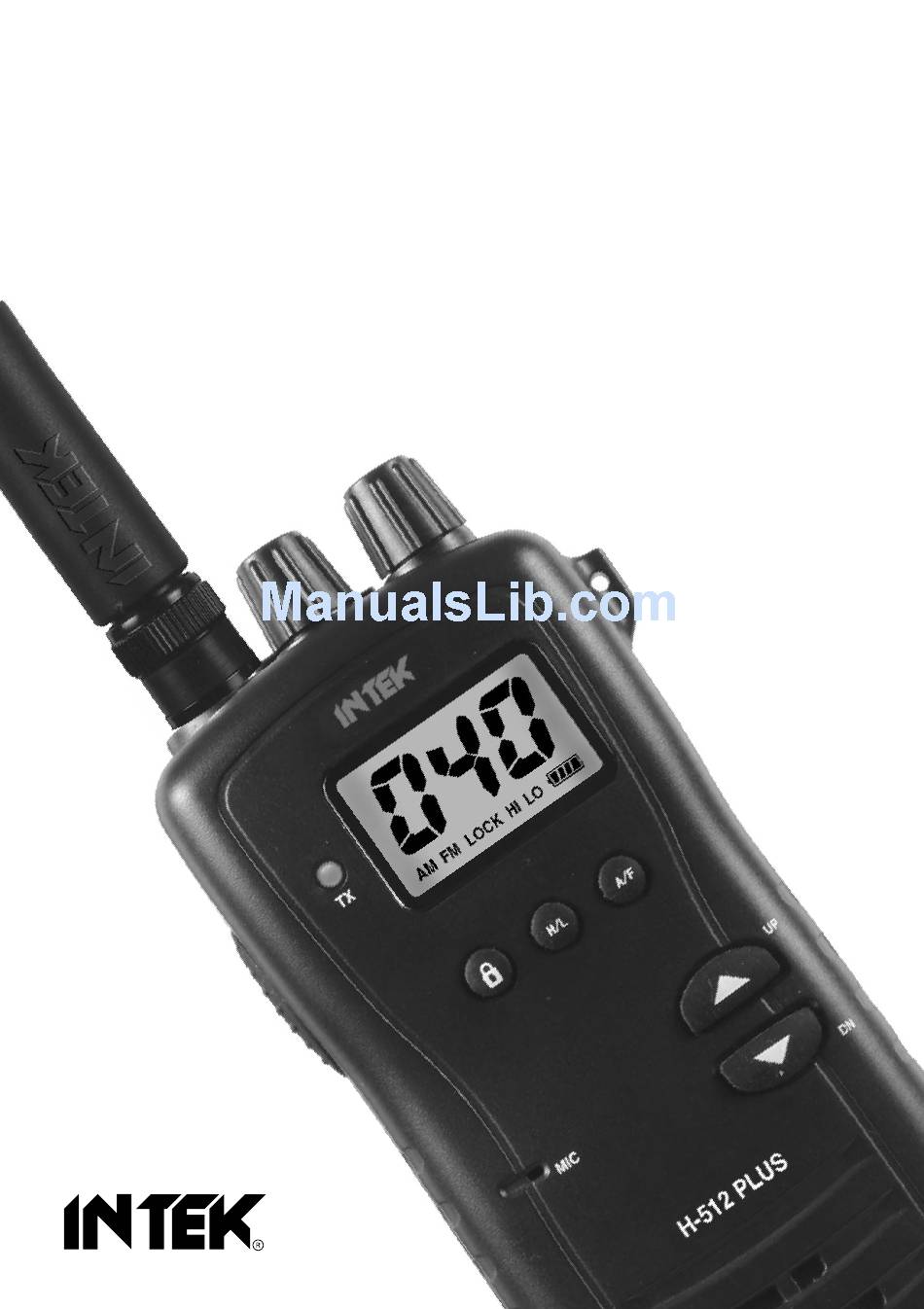

  • Page 1 H-510 PLUS H-512 PLUS MULTISTANDARD PROGRAMMABLE 27MHz CB HANDHELD TRANSCEIVERS OWNER'S MANUAL MANUALE DI ISTRUZIONI...

  • Page 2: Table Of Contents

    Declaration of Conformity H-510 PLUS ........

  • Page 3: Controls, Indicators And Operation

    Controls, Indicators and Operation Front Panel AM FM LOCK HI LO LOCK HI LO H-510 PLUS H-512 PLUS AM CB TRANSCEIVER AM/FM CB TRANSCEIVER H-510 PLUS H-512 PLUS Antenna Connector Connect the supplied rubber antenna to this BNC connector, insert and gently turn it clockwise until blocked.
  • Page 4 Controls, Indicators and Operation VOL (OFF/Volume) Control This knob switches the radio ON and OFF and it adjusts the volume control. If no signals are being received on the operating channel, it is suggested to open the SQUELCH and adjust the volume to the desired level while listening to the background noise.
  • Page 5 Controls, Indicators and Operation LIGHT Key (H-510 PLUS) Press the LIGHT (6) key to backlight the LCD display, press the key again to switch OFF backlight. A/F (AM/FM) Key (H-512 PLUS) Use the AF key to select the AM or FM operating mode in both RX and TX. The AM/FM operating mode selection is possible only if it is allowed by the programmed frequency band, otherwise the AM/FM selection is not possible.
  • Page 6 Controls, Indicators and Operation Rear Panel Earset-Microphone-Charge Jack Connect an external earset-microphone to this jack. Connect the 230VAC battery travel charger (AC-520) to this jack. WARNING ! Use only original accessories. Connecting and using accessories other than the original ones, may cause serious damage to the radio and will void the warranty.

  • Page 7: Battery Operation

    Always switch OFF radio before starting the battery charging process. Do not recharge batteries for more than 13-14 hours, in order to avoid overcharge or overheating, which could cause damage to the radio. Use only the enclosed battery charger or original INTEK battery chargers. - 6 -...

  • Page 8: Car Adaptor Operation

    Car Adaptor Operation Operation of the Car Adaptor (CAR-520) This handheld radio can be turned into a mobile transceiver by connecting the Car Adaptor CAR-520. The Car Adaptor will supply a regulated DC power to the radio, directly from the car cigarette lighter plug as well as the connection for an external antenna.

  • Page 9: Frequency Bands Table H-510 Plus

    Frequency Bands Table H-510 PLUS Frequency Bands Table H-510 PLUS The INTEK H-510 PLUS transceiver includes an advanced multi-standard programmable circuit design, which allows to program the radio in accordance with the frequency band, operating modes, transmitter RF output power in full compliance with the local regulations of the country where the radio will be used.

  • Page 10: Frequency Bands Table H-512 Plus - User Information

    Frequency Bands Table H-512 PLUS - User Information Frequency Bands Table H-512 PLUS The INTEK H-512 PLUS transceiver includes an advanced multi-standard programmable circuit design, which allows to program the radio in accordance with the frequency band, operating modes, transmitter RF output power in full compliance with the local regulations of the country where the radio will be used.

  • Page 11: Frequency Band Selection / Programming

    Frequency Bands Selection / Programming Frequency Band Selection / Programming The radio must be programmed and used exclusively on the frequency band allowed by the regulations of the country where the radio will be used. In order to program the frequency band, please refer to the following instructions : Turn OFF radio.

  • Page 12: Specifications - Optional Accessories

    Specifications - Optional Accessories Specifications General Channels Refer to the frequency bands table at pages 8-9 Frequency band 27 MHz Citizen Band Frequency control P.L.L. Operatine temperature -10°/+55°C DC input voltage 9.0V (6 x AAA 1.5V alkaline battery) 7.2V (6 x AAA 1.2V Ni-MH battery) Size 68 (L) x 146 (H) x 38 (D) mm Weight...
  • Page 13 Dichiarazione di Conformità H-510 PLUS ........
  • Page 14 Descrizione dei comandi, indicatori e funzionamento Pannello frontale AM FM LOCK HI LO LOCK HI LO H-510 PLUS H-512 PLUS AM CB TRANSCEIVER AM/FM CB TRANSCEIVER H-510 PLUS H-512 PLUS Presa per antenna Connettore BNC per il collegamento dell’ antenna in gomma in dotazione. Inserire e ruotare gentilmente in senso orario per bloccare, non forzare.
  • Page 15 Descrizione dei comandi, indicatori e funzionamento Manopola OFF/VOL Manopola di accensione e spegnimento della radio. Permette la regolazione del volume di ascolto. In assenza di segnali sul canale in uso, si consiglia di aprire lo SQUELCH e quindi di regolare il volume al livello desiderato utilizzando come riferimento il rumore (fruscio) di fondo.
  • Page 16 Descrizione dei comandi, indicatori e funzionamento Tasto LIGHT (H-510 PLUS) Premendo il tasto LIGHT (6) è possibile accendere o spegnere la retroilluminazione del display LCD (5). Tasto A/F (AM/FM) (H-512 PLUS) Questo tasto permette di selezionare il modo operativo AM o FM in ricezione e trasmissione. La selezione del modo AM/FM è...
  • Page 17 Descrizione dei comandi, indicatori e funzionamento Pannello posteriore Presa Mike-Speaker / ricarica Presa per il collegamento di un microfono-altoparlante esterno e del carica batterie da parete 230VAC in dotazione. AVVERTENZA ! Usare solo accessori originali. Collegare ed utilizzare accessori diversi da quelli originali può causare gravi danni al ricetrasmettitore ed inoltre la perdita della garanzia.

  • Page 18: Utilizzo Delle Batterie

    Non ricaricare mai le batterie per più di 13-14 ore, per evitare la sovraccarica o il surriscaldamento delle stesse, con conseguenti danni alla radio. Utilizzare solo il caricabatterie in dotazione con il prodotto o i carica batterie originali INTEK. - 17 -...
  • Page 19 Utilizzo dell' adattatore veicolare Utilizzo dell' adattatore per uso veicolare (CAR-520) L' adattatore CAR-520 permette di trasformare il ricetrasmettitore portatile in apparato veicolare in quanto consente di alimentare la radio direttamente dalla presa accendisigari del veicolo e di collegarlo ad un' antenna esterna. Installare l' adattatore veicolare procedendo come segue : Togliere l' antenna in gomma dalla radio.
  • Page 20 Tabella bande di frequenza H-510 PLUS Il ricetrasmettitore INTEK H-510 PLUS dispone di un avanzato circuito multi-standard programmabile, che consente di programmare la banda di frequenza, i parametri e i modi operativi in conformità con le norme del paese in cui viene utilizzato l’...
  • Page 21 Tabella bande di frequenza H-512 PLUS Il ricetrasmettitore INTEK H-512 PLUS dispone di un avanzato circuito multi-standard programmabile, che consente di programmare la banda di frequenza, i parametri e i modi operativi in conformità con le norme del paese in cui viene utilizzato l’...
  • Page 22 Selezione / programmazione della banda di frequenza Selezione / programmazione della banda di frequenza Il ricetrasmettitore deve essere programmato e utilizzato esclusivamente su una banda di frequenza ammessa nel paese in cui viene utilizzato l’ apparecchio. Per programmare la banda di frequenza, eseguire la seguente procedura : Spegnere il ricetrasmettitore.
  • Page 23 Caratteristiche tecniche - Accessori opzionali Caratteristiche tecniche Generali Canali Vedere tabella bande di frequenza alle pag. 19-20 Gamma di frequenza 27 MHz Banda Cittadina Controllo di frequenza P.L.L. Temperatura di lavoro -10°/+55°C Tensione di alimentazione 9.0Vdc (n. 6 pile alkaline 1.5V tipo AAA) 7.2Vdc (n.
  • Page 24 Note - 23 -...

  • Page 25: Table Of Restrictions On The Use Of Cb Transceivers

    Table of restrictions on the use of CB transceivers COUNTRY CB Introd. Use restrictions and other comments Settings AUSTRIA Not allowed 40 CH - 4W FM - Individual license is required BELGIUM 40 CH - 1W AM - Individual license is required DENMARK 40 CH - 4W FM - Free use 40 CH - 4W FM - Free use...

  • Page 26: Pcb - Main Board

    PCB - Main Board - II -...
  • Page 27 PCB - Main Board - III -...

  • Page 28: Diagram

    Diagram - IV -...
  • Page 29 Diagram - V -...

  • Page 30: Block Diagram

    Block Diagram - VI -...
  • Page 31 Block Diagram - VII -...

  • Page 32: Declaration Of Conformity H-510 Plus

    Declaration of Conformity H-510 PLUS EC Certificate of Conformity (to EC Directive 99/5-89/336-93/68-73/23) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK H-510 PLUS comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 73/23/EEC, 89/336/EEC and 99/5/EC.

  • Page 33: Declaration Of Conformity H-512 Plus

    (to EC Directive 99/5-89/336-93/68-73/23) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK H-512 PLUS comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 73/23/EEC, 89/336/EEC and 99/5/EC.
  • Page 34 Notes...
  • Page 35 Notes...
