02 Collegamenti

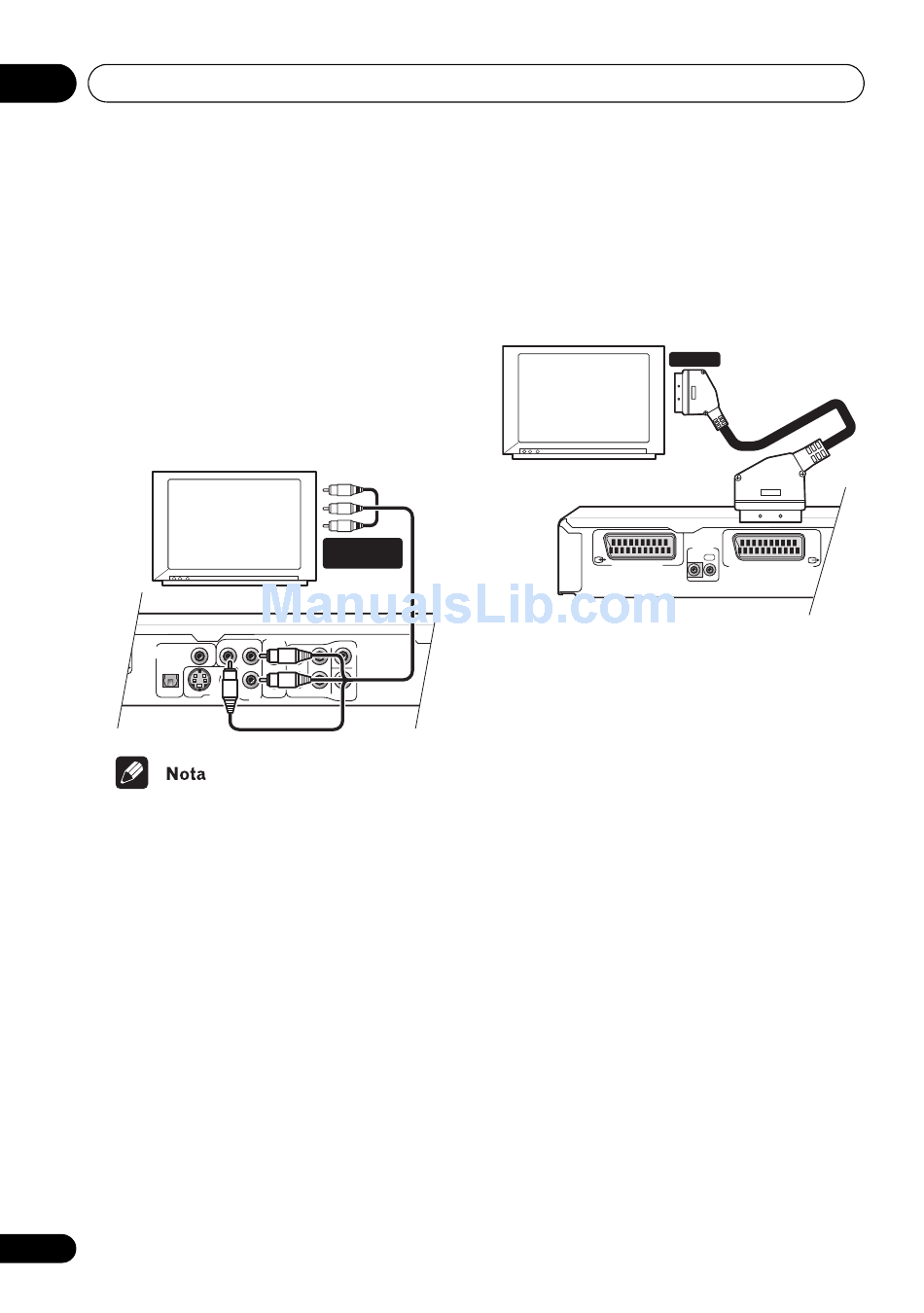

Collegamento a un'uscita
video Component
Potete usare un'uscita video Component al
posto della presa di uscita video standard per
collegare questo lettore al proprio televisore
(o altro apparecchio). Questo dovrebbe darvi
la miglior qualità video possibile dai tre tipi di
uscita video disponibili.
• Usare un cavo video Component (non
fornito) per collegare le prese
COMPONENT VIDEO OUT all'ingresso
video Component del proprio televisore,
monitor o ricevitore AV.
Televisore
DIGITAL COAXIAL
AUDIO OUT
er
S
OPTICAL
• Per impostare il lettore per l'uso con un
televisore a scansione progressiva, vedere
Component Out a pagina 55.
• Se si usa la modalità di scansione
progressiva, viene emesso solo segnale
video NTSC.
• Se il connettore AV viene impostato per
emettere segnale video RGB, l'uscita
video Component viene disattivata. Se si
vuole usare l'uscita video Component,
portare il connettore AV su Video o S-
Video.
Collegamento mediante
l'uscita del connettore AV
Se il televisore è dotato di ingresso di tipo
SCART, è possibile utilizzare un cavo SCART
per collegare il lettore al televisore. Questo
tipo di collegamento consente la
14
It
COMPONENT
VIDEO IN
AUDIO OUT(2CH)
Y P
B L CENTER
L
AUDIO OUT(5.1CH)
R
R
P
R FRONT SURROND SUB
VIDEO OUT
WOOFER
COMPONENT VIDEO OUT
trasmissione sia dell'audio che delle
immagini e pertanto non è necessario
collegare le prese AUDIO OUT L/R e VIDEO
OUT.
• Utilizzare un cavo SCART (non fornito)
per collegare il connettore AV
CONNECTOR 1(RGB) - TV/AV Receiver a un
ingresso AV del televisore.
Televisore
AV CONNECTOR 2
Il connettore consente di trasmettere segnale
video standard (composito), S-Video o RGB
Component. L'impostazione predefinita è
standard e dovrebbe funzionare con tutti i
televisori. Per verificare se è possible
utilizzare una delle impostazioni per ottenere
una qualità superiore, consultare il manuale
fornito con il televisore. Per informazioni sulla
modifica dell'uscita video, vedere pagina 56.
SCART
DIGIT
CONTROL AUDI
IN OUT
AV CONNECTOR 1(RGB) - TV/AV Receiver
