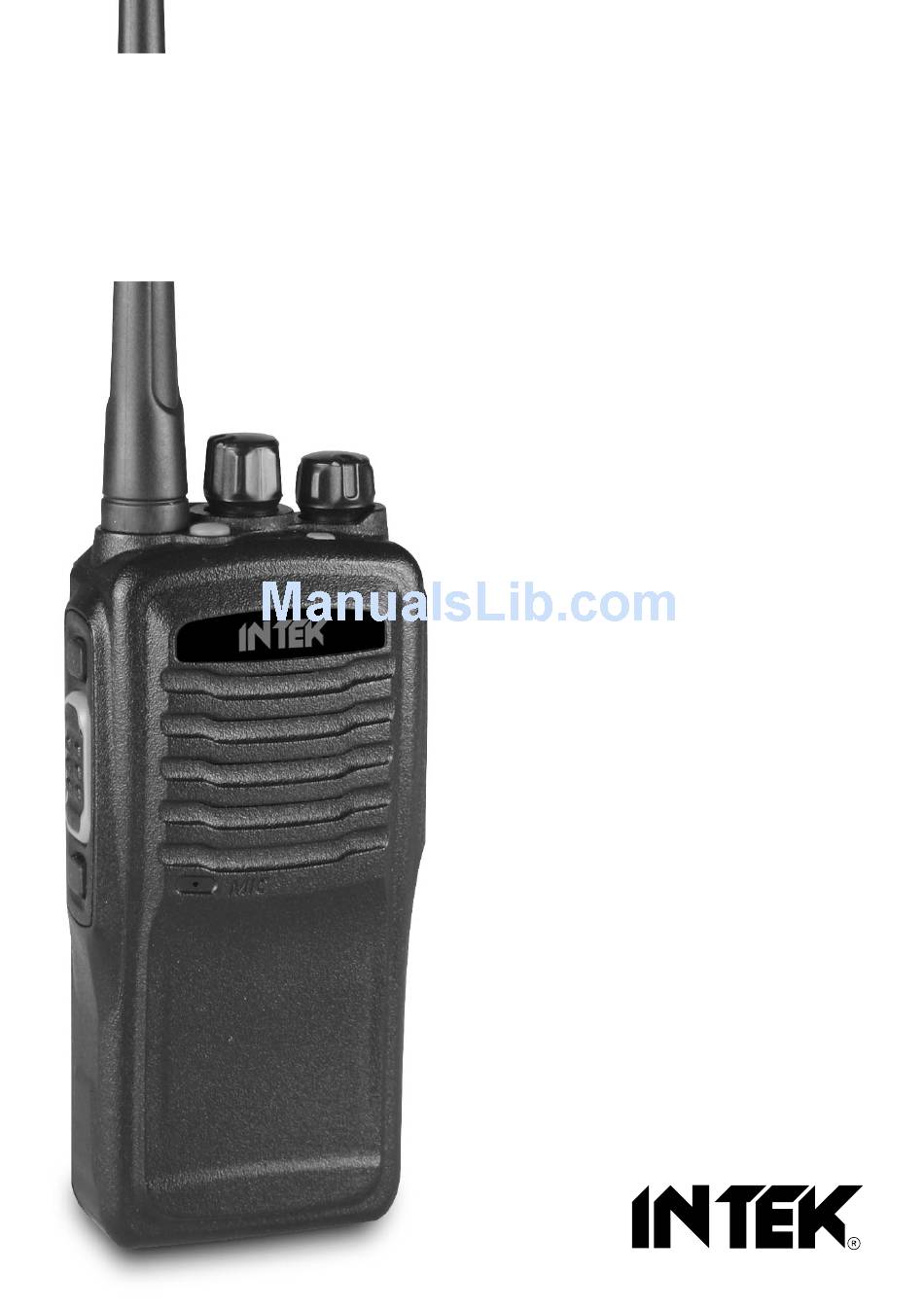

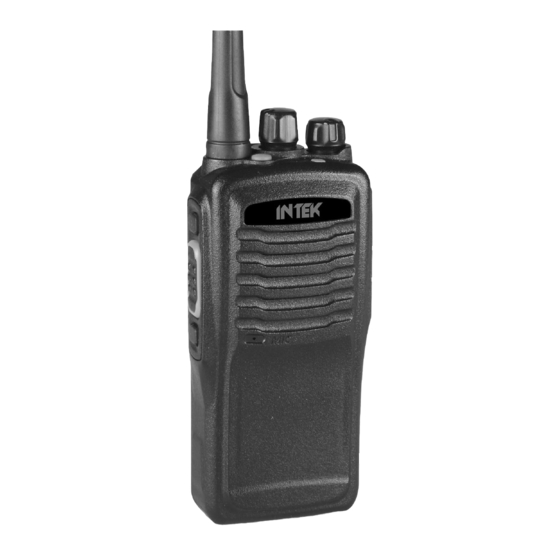

- Page 1 PROFESSIONAL HANDHELD TRANSCEIVER PC PROGRAMMABLE SERIES MT-446W10 PMR 446 VERSION 16CH / 0.5W E.R.P. MT-174W10 VHF FM VERSION 136-174 MHz 16CH / 1-5-10W MT-460W10 UHF FM VERSION 400-470 MHz 16CH / 1-5-10W INSTRUCTION MANUAL MANUALE DI ISTRUZIONI...
-
Page 2: Table Of Contents
MT-446W10 Frequency / Channels programming - User Information ....13 MT-174W10 / MT-460W10 Frequency / Channels programming ....14 CTCSS / DCS Tone Frequency Charts . -
Page 3: General Information
As regulations are usually subject to possible modifications, please check the current regulations in your country with your dealer or local supplier. INTEK does not take any responsibility for illegal use and operation of this product not in accordance with the regulation of the country where the product is used. -
Page 4: Unpacking And Checking Parts - Supplied Accessories
Carefully unpack the product. Please identify all the parts listed below, before wasting the packaging. If any part is missing or if the packaging shows any damage, please contact your dealer immediately. Supplied accessories Rubber flexible antenna with SMA connector (only models MT-174W10 and MT-460W10) 7.4V 2500mAh Li-Poly Rechargeable Battery Pack Electronic Quick Desk Charger... -
Page 5: Preliminary Steps
Preliminary Steps Battery charging Connect the 230VAC adaptor charger to the desk type battery charger and to a 230VAC outlet. The Red Led will flash for 1 second then go out, to confirm that the charger is powered. Insert the empty battery or the transceiver with the battery pack in the battery charger. Please make sure that the charging contacts of the radio are connected with the charging contacts of the charger cradle. - Page 6 (item 1) and push back the battery pack, as showed in the drawing (item 2). Installing the antenna (only for models MT-174W10 and MT-460W10) Connect the antenna to the antenna connector located on the top panel of the radio.
- Page 7 Preliminary Steps To install the belt clip If necessary, install the belt clip, located on the rear side of the radio. Do not use any kind of glue to fix the screws on the belt clip. The glue may damage the back cover of the radio. Remove / install the external earset-microphone jack cover.
-
Page 8: Getting Acquainted With The Product
Getting Acquainted with the Product GETTING ACQUAINTED WITH THE PRODUCT Antenna Fixed non removable rubber flexible antenna on model MT-446W10. Rubber flexible antenna with SMA connector on models MT-174W10 and MT-460W10. Speaker Built-in speaker. Channel Selector Turn the selector to select the desired channel from 1 to 16. -
Page 9: Getting Started
This cover protects the external earset-microphone jack and makes the radio splash proof. Battery Pack / Desktop Charger Contacts PF1 / PF2 / PF3 (Programmable Side Keys) These keys are programmable by using dedicated software (free download at www.intek-radios.com). Please refer to the funcions list chart at page 11. GETTING STARTED... -
Page 10: Advanced Functions
Getting Started - Advanced Funcions Transmission In order to transmit, press the PTT key (7) and speak with your normal voice, keeping the microphone at about 2.5 cm to 5 cm from your mouth. It is important that the antenna is at 2.5 cm away from your face. - Page 11 Advanced Funcions Squelch OFF Momentary (default setting: PF1 Key) This function can be enabled by programming Side Keys (PF1 is default setting). When no signal is received, the Squelch circuit automatically disables the speaker, so the background noise desappears. To manually disable the Squelch, press the PF1 key. This function may be useful when you want to adjust the volume, when you want to receive a weak signal or when you want to listen to a channel screened by CTCSS/DCS.
-
Page 12: Programmable Side Keys
TX Power Adjustment (*) Adjust the transmitting power level on current channel. Note: Your dealer may assign different functions for Side Keys (long press or short press the key). (*) These funcions are available only on models MT-174W10 and MT-460W10 - 11-... -
Page 13: Specifications - Optional Accessories
NOTICE ! (*) The transmitter RF output power levels are user programmable by PC, using the programming software (free download at www.intek-radios.com). The power levels must be programmed in accordance with the regulations of the country where the product is used. -
Page 14: Mt-446W10 Frequency / Channels Programming - User Information
MT-446W10 Channels Programming - User Information FREQUENCY / CHANNELS PROGRAMMING (factory default programming) FREQUENCY FREQUENCY CTCSS / DCS CHANNEL TONE 446.00625 446.00625 446.01875 446.01875 446.03125 446.03125 446.04375 446.04375 107.2 446.05625 446.05625 110.9 446.06875 446.06875 114.8 446.08125 446.08125 118.8 446.09375 446.09375 123.0 446.00625 446.00625... -
Page 15: Mt-174W10 / Mt-460W10 Frequency / Channels Programming
MT-174W10 / MT-460W10 Channels Programming FREQUENCY / CHANNELS PROGRAMMING FREQUENCY FREQUENCY CTCSS / DCS CHANNEL TONE ...................................................................................................... -
Page 16: Ctcss / Dcs Tone Frequency Charts
CTCSS Tone Frequency Chart - DCS Tone Frequency Chart CTCSS - TONE FREQUENCY CHART (50 TONES) 67.0 82.5 100.0 123.0 15 1.4 171.3 18 9.9 210.7 250.3 69.3 85.4 103.5 127.3 15 6.7 173.8 192.8 218 .1 254.1 71.9 88.5 107.2 131.8 159.8... -
Page 17: Indice - Importante
Programmazione canali MT-446W10 - Avviso agli utenti ......28 Programmazione canali MT-174W10 / MT-460W10 ......29 Tabelle toni CTCSS / DCS . -
Page 18: Informazioni Per L' Utente
Informazioni per l' utente Grazie ! Vi ringraziamo per aver scelto INTEK per applicazioni civili. Siamo certi che questo ricetrasmettitore di facile uso vi consentirà di comunicare in modo affidabile e di svolgere le vostre attività professionali con la massima efficienza. Questo ricetrasmettitore incorpora la più avanzata tecnologia e sarete soddisfatti del suo livello di qualità... -
Page 19: Disimballaggio E Verifica Delle Parti - Accessori Forniti
Se vi sono stati danni o mancanze durante la spedizione, contattate immediatamente il vostro fornitore. Accessori forniti Antenna in gomma con connettore SMA (solo nei modelli MT-174W10 e MT-460W10) Pacco batteria Li-Poly 7.4V 2500mAh Caricabatterie rapido elettronico da tavolo 230VAC... -
Page 20: Preparazione
Preparazione Ricarica della batteria Collegare l’adattatore 230V alla presa posta sul retro del caricatore da tavolo, come mostrato dal disegno. Collegare l' adattatore alla presa 230VAC. Il LED lampeggerà in colore rosso per 1 secondo poi si spegnerà, a conferma che il caricabatterie è alimentato. Inserire la batteria scarica o il ricetrasmettitore con la batteria installata nel caricabatteria. - Page 21 (1) e sganciare la batteria come indicato dal disegno (2). Installare l' antenna (solo modelli MT-174W10 and MT-460W10) Collegare l' antenna in dotazioe al connettore posto sul lato superiore della radio, come mostrato nel disegno . Ruotarla delicatamente in senso orario fino a stringerla.
- Page 22 Preparazione Installare la clip da cintura Se necessario applicare la clip da cintura, posta sul retro della radio, come mostrato nel disegno. Non utilizzare alcun tipo di colla per fissare le viti alla clip. La colla potrebbe danneggiare la scocca posteriore della radio. Rimuovere / installare la chiusura per la presa earset-mic Se deve essere utilizzato un microfono-auricolare esterno, rimuovere la copertura della presa, togliendo la vite (1).
-
Page 23: Familiarizzare Con Il Prodotto
Familiarizzare con il prodotto FAMILIARIZZARE CON IL PRODOTTO Antenna Antenna fissa in gomma, non rimuovibile sul modello MT-446W10. Antenna flessibile in gomma con connettore SMA sui modelli MT-174W10 e MT-460W10. Altoparlante Altoparlante entro contenuto. Selettore dei canali Ruotare il selettore per selezionare il canale desiderato da 1 a 16. -
Page 24: Operazioni Di Base
Contatti per caricabatterie da tavolo PF1 / PF2 / PF3 (Tasti laterali programmabili) Questi 3 tasti sono programmabili utilizzando il software dedicato (liberamente scaricabile dal sito www.intek- radios.com). Fare riferimento alla tabella a pag. 26. OPERAZIONI DI BASE... - Page 25 Operazioni di base - Funzioni supplementari Trasmissione Per effettuare una chiamata, premere il tasto PTT (7) e parlare con un volume di voce normale, tenendo il microfono da circa 2.5 cm a 5 cm dalla vostra bocca. E' molto importante che l' antenna sia a 2.5 cm dalla vostra faccia.
-
Page 26: Funzioni Supplementari
Funzioni supplementari Funzione Squelch OFF Momentary (Impostazione di fabbrica : tasto PF1) Questa funzione può essere abilitata programmando uno dei tasti laterali. (Il tasto PF1 è il tasto abbinato da impostazione di fabbrica.) Quando non viene ricevuto alcun segnale, il circuito di silenziamento (Squelch) automaticamente inibisce l’altoparlante, così... -
Page 27: Programmazione Tasti Laterali (Pf1 - Pf2 - Pf3)
Seleziona la potenza del trasmettitore (A-M-B) sul canale in uso. Nota: E' possibile assegnare ai tasti laterali 2 funzioni differenti, utilizzabili a seconda se il tasto viene premuto velocemente o premuto a lungo. (*) Funzioni disponibili solo per i modelli MT-174W10 e MT-460W10. - 26 -... -
Page 28: Specifiche Tecniche - Accessori Opzionali
(*) I livelli di potenza RF del trasmettitore sono programmabili dall' utente utilizzando il software di programmazione per PC (liberamente scaricabile dal sito www.intek-radios.com). I livelli di potenza devono essere programmati in accordo con le normative del paese dove il prodotto viene utilizzato. -
Page 29: Programmazione Canali Mt-446W10 - Avviso Agli Utenti
Programmazione canali MT-446W10 - Avviso agli utenti PROGRAMMAZIONE CANALI FREQUENZA DI FREQUENZA DI CANALI CTCSS / DCS TRASMISSIONE RICEZIONE 446.00625 446.00625 446.01875 446.01875 446.03125 446.03125 446.04375 446.04375 107.2 446.05625 446.05625 110.9 446.06875 446.06875 114.8 446.08125 446.08125 118.8 446.09375 446.09375 123.0 446.00625 446.00625 127.3... -
Page 30: Programmazione Canali Mt-174W10 / Mt-460W10
Programmazione canali MT-174W10 / MT-460W10 PROGRAMMAZIONE CANALI FREQUENZA DI FREQUENZA DI CANALI CTCSS / DCS TRASMISSIONE RICEZIONE ................................................................................................... -
Page 31: Tabelle Toni Ctcss / Dcs
Tabella dei toni CTCSS - Tabella dei toni DCS TABELLA DEI TONI CTCSS (50 TONI) 67.0 82.5 100.0 123.0 15 1.4 171.3 18 9.9 210.7 250.3 69.3 85.4 103.5 127.3 15 6.7 173.8 192.8 218 .1 254.1 71.9 88.5 107.2 131.8 159.8 177.3... -
Page 32: Avvertenze Importanti / Garanzia Limitata
BANDA PMR VHF / UHF Regime d' uso : Licenza individuale (modelli MT-174W10 e MT-460W10) Per le normative che regolamentano l' utilizzo degli apparati previsti all' impiego in sistemi radiomobili e fissi ad uso privato fare riferimento al CODICE DELLE COMUNICAZIONI ELETTRONICHE D.L. 1° agosto 2003, n. 259, ai sensi degli artt. -
Page 33: Declarations Of Conformity
Manufacturer : INTEK S.R.L. Via G. Marconi, 16 20090 Segrate, Italy Tel. 3902 2695 0451 / Fax. 3902 2695 2185 E-mail : info@intek-radios.com Contact Reference : Armando Zanni Tel. 3902 2695 0451 / Fax. 3902 2695 2185 E-mail : info@intek-radios.com Segrate, 29/04/2014 dr. - Page 34 Declaration of Conformity MT-174W10 DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK MT-174W10 comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 1999/5/EC. Type of product :...
- Page 35 Manufacturer : INTEK S.R.L. Via G. Marconi, 16 20090 Segrate, Italy Tel. 3902 2695 0451 / Fax. 3902 2695 2185 E-mail : info@intek-radios.com Contact Reference : Armando Zanni Tel. 3902 2695 0451 / Fax. 3902 2695 2185 E-mail : info@intek-radios.com Segrate, 29/04/2014 dr.
