Use and Care Manual
INSTALLATION INSTRUCTIONS
24" (60 CM) ELECTRIC BUILT-IN OVEN
INSTRUCTIONS D'INSTALLATION
FOURELECTRIQUE E NCASTRE DE24" (60 CM)
Table of Contents/Table des mati_res
BUILT-IN OVEN SAFETY ...............................................................
2
................................................
3
Tools and Parts ............................................................................
3
Location Requirements ................................................................
3
Electrical Requirements ...............................................................
4
INSTALLATION INSTRUCTIONS ..................................................
5
Prepare Built-In Oven ...................................................................
5
Remove Oven Door ......................................................................
5
Make Electrical Connection .........................................................
5
Install Oven ...................................................................................
7
Complete Installation ...................................................................
8
SI_CURITI_ DU FOUR ENCASTRI_ ................................................
9
EXIGENCES D'INSTALLATION ...................................................
10
Outils et pieces ...........................................................................
10
Exigences d'emplacement .........................................................
10
electriques ..........................................................
12
INSTRUCTIONS
D'INSTALLATION .............................................
13
Preparation du four encastre .....................................................
13
Depose de la porte du four ........................................................
13
Raccordement electrique ...........................................................
13
Installation du four ......................................................................
15
Achever I'installation ..................................................................
16
iMPORTANT:
Save for local electrical inspector's use.
iMPORTANT:
,&, c onserver pour consultation par I'inspecteur local des installations 61ectriques.
501931002022
Advertisement
Table of Contents
Related Manuals for Maytag MEW5524AS0
Summary of Contents for Maytag MEW5524AS0
-
Page 1: Table Of Contents

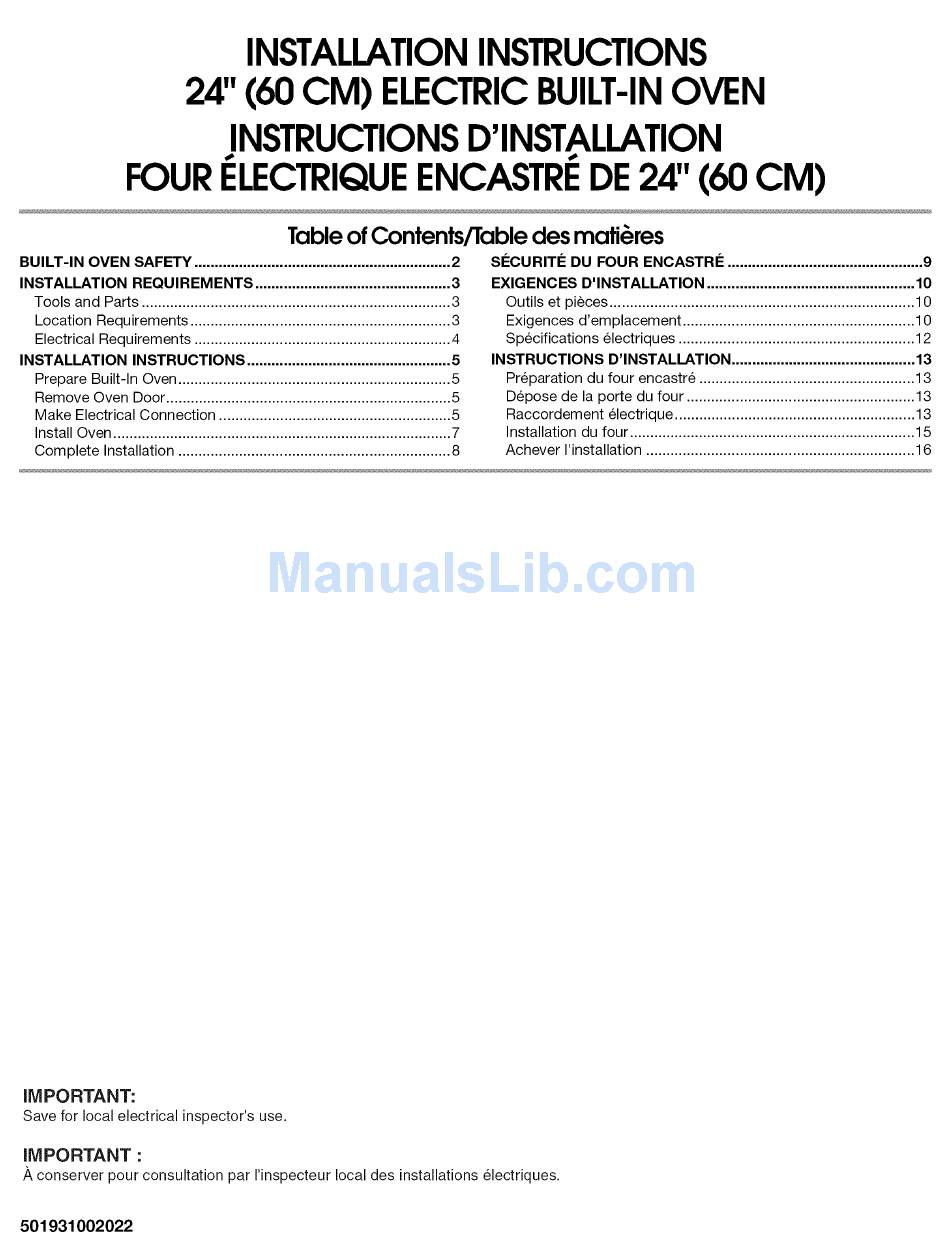

INSTALLATION INSTRUCTIONS 24" (60 CM) ELECTRIC BUILT-IN OVEN INSTRUCTIONS D'INSTALLATION FOURELECTRIQUE E NCASTRE DE24" (60 CM) Table of Contents/Table des mati_res SI_CURITI_ DU FOUR ENCASTRI_ ..........BUILT-IN OVEN SAFETY ............... INSTALLATION REQUIREMENTS ..........EXIGENCES D'INSTALLATION ........... Tools and Parts ................Outils et pieces ................ -
