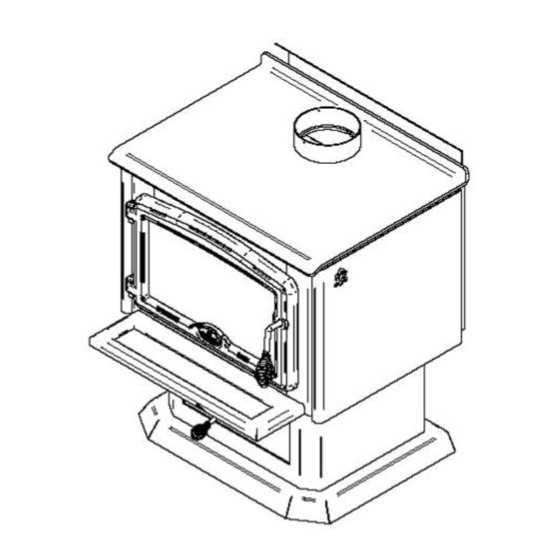

Osburn 2000 Installation And Operation Manual

Wood stove
Hide thumbs Also See for 2000:
Table of Contents

Advertisement

Quick Links

Download this manual See also: Owner's Manual, Operation & Installation Manual
INSTALLATION AND OPERATION MANUAL
OSBURN 2000



250, rue de Copenhague, St‐Augustin‐de‐Desmoures (Quebec) Canada  G3A 2H3

This  manual  is  available  for  free  download  on  the  manufacturer's  web  site.  It  is  a  copyrighted
document. Re‐sale is strictly prohibited. The manufacturer may update this manual from time to
time  and  cannot  be  responsible  for  problems,  injuries,  or  damages  arising  out  of  the  use  of
information contained in any manual obtained from unauthorized sources.

Printed in Canada
www.osburn‐mfg.com
Stove Builder International Inc.
Tel: (418) 878‐3040     Fax: (418) 878‐3001
READ AND KEEP THIS MANUAL FOR REFERENCE




US ENVIRONMENTAL

PROTECTION AGENCY PHASE
II CERTIFIED WOOD STOVE
Safety tested according to
ULC S627, UL 737 and UL 1482
Standards  by Intertek
Testing Services

45553A
13‐06‐2013



Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Osburn 2000

Summary of Contents for Osburn 2000

  • Page 1 INSTALLATION AND OPERATION MANUAL OSBURN 2000            US ENVIRONMENTAL    PROTECTION AGENCY PHASE  II CERTIFIED WOOD STOVE   Safety tested according to  ULC S627, UL 737 and UL 1482  Standards  by Intertek  Testing Services          www.osburn‐mfg.com  Stove Builder International Inc.  250, rue de Copenhague, St‐Augustin‐de‐Desmoures (Quebec) Canada  G3A 2H3  Tel: (418) 878‐3040     Fax: (418) 878‐3001    This  manual  is  available  for  free  download  on  the  manufacturer’s  web  site.  It  is  a  copyrighted ...
  • Page 2   Osburn 2000 Installation and Operation Manual    THANK YOU FOR CHOOSING THIS OSBURN WOOD STOVE  As  one  of  North  America’s  largest  and  most  respected  wood  stove  and  fireplace  manufacturers,  Stove Builder International takes pride in the quality and performance of all its products. We want  to help you get maximum satisfaction as you use this product.   In the pages that follow you will find general advice on wood heating, detailed instructions for safe  and effective installation, and guidance on how to get the best performance from this stove as you  build and maintain fires, and maintain your wood heating system.  We recommend that our wood burning hearth products be installed and serviced by professionals  ® who are certified in the United States by NFI (National Fireplace Institute ) or in Canada by WETT  (Wood  Energy  Technology  Transfer)  or  in  Quebec  by  APC  (Association  des  Professionnels  du  Chauffage). ...

  • Page 3: Table Of Contents

      Osburn 2000 Installation and Operation Manual    Table of content  PART A ‐ OPERATION AND MAINTENANCE .................. 5   Safety Information  ........................ 5         Summary of Operation and Maintenance Cautions and Warnings .............. 5 General Information ...................... 6         OSBURN 2000 Specifications .......................... 6     Zone Heating and How to Make it Work for You .................... 9     The Benefits of Low Emissions and High Efficiency .................. 9     The SBI Commitment to You and the Environment  .................. 10     2.4.1 What is Your New Stove Made Of? ...................... 10 Fuel  ............................. 11      ...
  • Page 4   Osburn 2000 Installation and Operation Manual        Chimney and Chimney Connector Maintenance .................... 26     5.2.1 Why Chimney Cleaning is Necessary ...................... 26     5.2.2 How Often Should You Clean the Chimney? .................... 26     5.2.3 Cleaning the Chimney  .......................... 27 PART B ‐ INSTALLATION ...................... 28   Safety Information  ...................... 28         Summary of Installation Cautions and Warnings  .................... 28     Regulations Covering Stove Installation  ...................... 29 Clearances to Combustible Material ................... 30      ...

  • Page 5: Part A - Operation And Maintenance

      Osburn 2000 Installation and Operation Manual    PART A ‐ OPERATION AND MAINTENANCE  Please see Part B for installation instructions.  1 SAFETY INFORMATION  1.1 SUMMARY OF OPERATION AND MAINTENANCE CAUTIONS AND WARNINGS  • HOT  WHILE  IN  OPERATION,  KEEP  CHILDREN,  CLOTHING  AND  FURNITURE  AWAY.  CONTACT  MAY CAUSE SKIN BURNS. GLOVES MAY BE NEEDED FOR STOVE OPERATION.   • USING A STOVE WITH CRACKED OR BROKEN COMPONENTS, SUCH AS GLASS OR FIREBRICKS  OR BAFFLES MAY PRODUCE AN UNSAFE CONDITION AND MAY DAMAGE THE STOVE.  • OPEN THE AIR CONTROL FULLY BEFORE OPENING FIRING DOOR.   • THIS STOVE HAS BEEN TESTED FOR USE WITH AN OPEN DOOR IN CONJUNCTION WITH A FIRE  SCREEN (AC01315, SOLD SEPARATELY). THE DOOR MAY BE OPEN OR FIRE SCREEN REMOVED  ONLY  DURING  LIGHTING  PROCEDURES  OR  RELOADING.  ALWAYS  CLOSE  THE  DOOR  OR  PUT ...

  • Page 6: General Information

      Osburn 2000 Installation and Operation Manual    2  GENERAL INFORMATION  2.1 OSBURN 2000 SPECIFICATIONS  Fuel Type   Cordwood   Test Standards (safety)   ULC S627, UL 737 and UL 1482  Test Standard (emissions)  EPA Method 28 (40 CFR Part 60)  Heating capacity range*  500 to 2,100 sq. ft. (47 to 195 m )  Maximum heat output**  32 200 BTU/h (9,44 kW/h)  (EPA test fuel)  Maximum heat output**  75 000 BTU/h (22 kW/h)  (natural hardwood fuel)  Optimum efficiency  77,2 %   Test Standard (efficiency)  CSA B415.1‐10  Approximate Burn Time  6 to 8 hours  Shipping Weight  384 lb (174 kg)   Firebox Volume  2,4 cu.ft. (0,068 m )   Maximum Log Length  20" east‐west***  Flue Outlet Diameter:   6" (150 mm) diameter (vertical)   Baffle Material  C‐cast    *  Burn  time  and  heating  capacity  may  vary  subject  to  location  in  home,  chimney  draft,  chimney ...
  • Page 7   Osburn 2000 Installation and Operation Manual              _ ______________________________________________________________________________  7  ...
  • Page 8   Osburn 2000 Installation and Operation Manual            8  _ ______________________________________________________________________________   ...

  • Page 9: Zone Heating And How To Make It Work For You

      Osburn 2000 Installation and Operation Manual    2.2 ZONE HEATING AND HOW TO MAKE IT WORK FOR YOU  Your new Osburn 2000 wood stove is a space heater, which means it is intended to heat the area it  is installed in, as well as spaces that connect to that area, although to a lower temperature. This is  called zone heating and it is an increasingly popular way to heat homes or spaces within homes.   Zone  heating  can  be  used  to  supplement  another  heating  system  by  heating  a  particular  space  within a home, such as a basement family room or an addition that lacks another heat source.  Houses of moderate size and relatively new construction can be heated with a properly sized and  located wood stove. Whole house zone heating works best when the stove is located in the part of  the house where the family spends most of its time. This is normally the main living area where  the kitchen, dining and living rooms are located. By locating the stove in this area, you will get the  maximum benefit of the heat it produces and will achieve the highest possible heating efficiency  and comfort. The space where you spend most of your time will  be warmest, while bedrooms and  basement  (if  there  is  one)  will  stay  cooler.  In  this  way,  you  will  burn  less  wood  than  with  other ...

  • Page 10: The Sbi Commitment To You And The Environment

      Osburn 2000 Installation and Operation Manual    2.4 THE SBI COMMITMENT TO YOU AND THE ENVIRONMENT  The SBI team are committed to protecting the environment, so we do everything we can to use  only materials in our products that will have no lasting negative impact on the environment.  2.4.1 WHAT IS YOUR NEW STOVE MADE OF?  The  body  of  your  stove,  which  is  most  of  its  weight,  is  carbon  steel.  Should  it  ever  become  necessary  many  years  in  the  future,  almost  the  entire  stove  can  be  recycled  into  new  products, ...

  • Page 11: Fuel

      Osburn 2000 Installation and Operation Manual    3 FUEL  3.1 MATERIALS THAT SHOULD NOT BE BURNED   • GARBAGE OF ANY KIND,  • COAL OR CHARCOAL,  • TREATED, PAINTED OR COATED WOOD,  • PLYWOOD OR PARTICLE BOARD,  • FINE PAPER, COLORED PAPER OR CARDBOARD,  • SALT WATER DRIFTWOOD  • MANUFACTURED LOGS CONTAINING WAX OR CHEMICAL ADDITIVES  • RAILROAD TIES  • LIQUIDS SUCH AS KEROSCENE OR DIESEL FUEL TO START A FIRE    3.2 HOW TO PREPARE OR BUY GOOD FIREWOOD  3.2.1 WHAT IS GOOD FIREWOOD?  Good  firewood  has  been  cut  to  the  correct  length  for  the  stove,  split  to  a  range  of  sizes  and ...

  • Page 12: Log Length

      Osburn 2000 Installation and Operation Manual    overnight  unless  they  were  fed  large  pieces  of  hardwood.  That  is  no  longer  true.  You  can  successfully heat your home by using the less desirable tree species and give the forest a break at  the same time.  3.2.3 LOG LENGTH  Logs should be cut about 1” (25 mm) shorter than the firebox so they fit in easily. Pieces that are  even slightly too long make loading the stove very difficult. The most common standard length of  firewood is 16” (400 mm).  The pieces should be a consistent length, with a maximum of 1” (25 mm) variation from piece to  piece.     3.2.4 PIECE SIZE  Firewood dries more quickly when it is split. Large unsplit rounds can take years to dry enough to  burn. Even when dried, unsplit logs are difficult to ignite because they don’t have the sharp edges  where the flames first catch. Logs as small as 3” (75 mm) should be split to encourage drying.                12  _ _____________________________________________________________________________   ...

  • Page 13: How To Dry Firewood

      Osburn 2000 Installation and Operation Manual    Wood should be split to a range of sizes, from about 3” to 6” (75 mm to 150 mm) in cross section.  Having  a  range  of  sizes  makes  starting  and  rekindling  fires  much  easier.  Often,  the  firewood  purchased  from  commercial  suppliers  is  not  split  finely  enough  for  convenient  stoking.  It  is  sometimes advisable to resplit the wood before stacking to dry.   3.2.5 HOW TO DRY FIREWOOD  Firewood that is not dry enough to burn is the cause of most complaints about wood stoves. The  complaints usually involve a lack of heat and dirty door glass.     Here are some things to consider in estimating drying time:  •...

  • Page 14: Judging Firewood Moisture Content

      Osburn 2000 Installation and Operation Manual    3.2.6 JUDGING FIREWOOD MOISTURE CONTENT  You can find out if some firewood is dry enough to burn by using these guidelines:  • cracks form at the ends of logs as they dry  • as it dries in the sun, the wood turns from white or cream coloured to grey or yellow,  • bang two pieces of wood together; seasoned wood sounds hollow and wet wood sounds dull,  • dry wood is much lighter in weight than wet wood,  • split a piece, and if the fresh face feels warm and dry it is dry enough to burn; if it feels damp, it  is too wet,  • burn a piece; wet wood hisses and sizzles in the fire and dry wood does not.    You  could  buy  a  wood  moisture  meter  to  test  your  firewood.         3.3 MANUFACTURED LOGS  Do  not  burn  manufactured  logs  made  of  wax  impregnated  sawdust  or  logs  with  any  chemical ...

  • Page 15: Operating Your Stove

      Osburn 2000 Installation and Operation Manual    4 OPERATING YOUR STOVE  4.1 THE USE OF A FIRE SCREEN.  This stove has been tested for use with an open door in conjunction with a fire screen (AC01315,  sold  separately).  Make  sure  the  fire screen  is  properly  secured  on  the  stove  to  avoid  any risk  of  fire.  When  the  fire  screen  is  used,  it  is  important  not  to  leave  the  stove  unattended  to  respond ...

  • Page 16: Conventional Fire Starting

      Osburn 2000 Installation and Operation Manual    4.3.1 CONVENTIONAL FIRE STARTING  The conventional way to build a wood fire  is  to  bunch  up  5  to  10  sheets  of  plain  newspaper and  place  them  in  the firebox.  Next, place 10 or so pieces of fine kindling  on the newspaper. This kindling should be  very thin; less than 1” (25 mm). Next, place  some  larger  kindling  pieces  on  the  fine  kindling.  Open  the  air    control  fully  and  light  the  newspaper.  If  you  have  a  tall, ...

  • Page 17: Two Parallel Logs

      Osburn 2000 Installation and Operation Manual    4.3.3 TWO PARALLEL LOGS  Place two spit logs in the firebox. Place a few sheets of twisted newspaper between the logs. Now  place some fine kindling across the two logs and some larger kindling across those, log cabin style.  Light the newspaper.   4.3.4 USING FIRE STARTERS  Many people like to use commercial fire starters instead of newspaper. Some of these starters are  made  of  sawdust  and  wax  and  others  are  specialized  flammable  solid  chemicals.  Follow  the  package directions for use.   Gel starter may be used but only if there are no hot embers present. Use only in a cold firebox to  start a fire.  DO  NOT  USE  FLAMMABLE  LIQUIDS  SUCH  AS  GASOLINE,  NAPHTHA,  FUEL  OIL,  MOTOR  OIL,  OR ...

  • Page 18: Ash Removal

      Osburn 2000 Installation and Operation Manual    IF YOU MUST OPEN THE DOOR WHILE THE FUEL IS FLAMING, OPEN THE AIR CONTROL FULLY FOR  A FEW MINUTES, THEN UNLATCH AND OPEN THE DOOR SLOWLY.  4.4.2 ASH REMOVAL  Ash should be removed from the firebox every two or three days of full time heating. Do not let  the ash build up in the firebox because it will interfere with proper fire management.   The best time to remove ash is after an overnight fire when the stove is relatively cool, but there is  still some chimney draft to draw the ash dust into the stove and prevent it from coming into the  room.  After ashes have been removed from the stove and placed in a tightly covered metal container,  they  should  be  taken  outside  immediately.  The  closed container  of  ashes  should  be  placed on  a  non‐combustible  floor  or  on  the  ground  well  away  from  all  combustible  materials  pending  final ...

  • Page 19: Firing Each New Load Hot

      Osburn 2000 Installation and Operation Manual    4.4.4 FIRING EACH NEW LOAD HOT  Place the new load of wood on and behind the charcoal, and not too close to the glass. Close the  door  and  open  the  air  control  fully.  Leave  the  air  control  fully  open  until  the  firebox  is  full  of  flames, the wood has charred to black and its edges are glowing red. Firing each load of wood hot  accomplishes a few things:  • drives the surface moisture from the wood,   • creates a layer of char on the wood, which slows down its release of smoke,  • heats the firebox components so they reflect heat back to the fire, and  • heats the chimney so it can produce strong, steady draft for the rest of the cycle.   Although it is important to fire each new load hot to prepare for a clean burn, do not allow the fire  to burn at full intensity for more than a few minutes.  DO NOT LEAVE THE STOVE UNATTENDED WHILE A NEW LOAD IS BEING FIRED HOT.  When  you  burn  a  new  load  of  wood  hot  to  heat  up  the  wood,  the  stove  and  the  chimney,  the ...

  • Page 20: Building Different Fires For Different Needs

      Osburn 2000 Installation and Operation Manual      4.4.6 BUILDING DIFFERENT FIRES FOR DIFFERENT NEEDS  Using  the  air  control  is  not  the  only  way  to  match  the  stove’s  heat  output  to  the  heat  demand.  Your  house  will  need  far  less  heat  in  October  than  in  January  to  be  kept  at  a  comfortable ...
  • Page 21   Osburn 2000 Installation and Operation Manual    4.4.6.3 High Output Fires for Cold Weather  When  the  heat  demand  is  high  during  cold  weather,  you’ll  need  a  fire  that  burns  steadily  and  brightly. This is the time to use your biggest pieces of hardwood fuel if you have it. Put the biggest  pieces at the back of the firebox and place the rest of the pieces compactly. A densely built fire like  this will produce the longest burn your stove is capable of.  You  will  need  to  be  cautious  when  building  fires  like  this  because  if  the  air  is  turned  down  too ...
  • Page 22   Osburn 2000 Installation and Operation Manual    4.4.6.5 North‐South Fires Versus East‐West Fires  In fireboxes that are roughly square, wood can be loaded so that looking through the glass door  you see the ends of the logs (north‐south) or the sides of the logs (east‐west).   East‐west loads that are built compactly break down slowly when heated, but the amount of wood  you can load is limited because if you put in too many pieces, one may fall against the glass. East‐ west loads are excellent for long, low output fires for relatively mild weather.  North‐south loads break down more quickly, but much more wood can be loaded at a time. This  makes north‐south loading good for high output, long lasting fires for cold weather.  22  _ _____________________________________________________________________________   ...

  • Page 23: Maintaining Your Wood Heating System

      Osburn 2000 Installation and Operation Manual    5 MAINTAINING YOUR WOOD HEATING SYSTEM  5.1 STOVE MAINTENANCE  Your new stove will give many years of reliable service if you use and maintain it correctly. Some of  the  internal  components  of  the  firebox,  such  as  firebricks,  baffles  and  air  tubes,  will  wear  over  time  under  intense  heat.  You  should  always  replace  defective  parts  with  original  parts  (see  Appendix  9:  Exploded  Diagram  and  Parts  List).  For  firing  each  load  hot  to  begin  a  cycle  as ...

  • Page 24: Door Adjustment

      Osburn 2000 Installation and Operation Manual    5.1.2 DOOR ADJUSTMENT  In order for your stove to burn at its best efficiency, the door must provide a perfect seal with the  firebox. Therefore, the gasket should be inspected periodically making sure to obtain an air tight  fit. Airtightness can be improved with a simple latch mechanism adjustment. To adjust:  1. Remove the lock pin (spring pin) by pulling and turning it using pliers ("wise grip").  2. Turn the handle counter clock wise one turn to increase pressure.  3. Re‐install the lock pin (spring pin) with a small hammer.      5.1.3 REPLACING THE DOOR GASKET  It  is  important  to  maintain  the  gasket  in  good  condition.  After  a  year  or  more  of  use,  the  door  gasket  will  compress  and  become  hard,  which  may  allow  air  to  leak  past  it.  You  can  test  the ...

  • Page 25: Replacing The Glass Gasket And/Or The Glass

      Osburn 2000 Installation and Operation Manual    5.1.4 REPLACING THE GLASS GASKET AND/OR THE GLASS  It is a good idea to replace the glass gasket when the door gasket is replaced. The gasket is flat,  adhesive‐backed, woven fibreglass. Remove the glass retaining screws and clips. Lift out the glass  and pull off the old gasket. This is a good time to clean the glass thoroughly.    The gasket must be centred on the edge of the glass. To do this easily, peel back a section of the  paper covering the adhesive and place the gasket on a table with the adhesive side up. Stick the  end  of  the  gasket  to  the  middle  of  one  edge,  then  press  the  edge  of  the  glass  down  onto  the  gasket,  taking  care  that  it  is  perfectly  centred  on  the  gasket.  Peel  off  more  of  the  backing  and ...

  • Page 26: Cleaning And Painting The Stove

      Osburn 2000 Installation and Operation Manual    5.1.5 CLEANING AND PAINTING THE STOVE  Do not attempt to clean or paint the stove when the unit is hot. Painted surfaces can be wiped  down with a damp cloth. Plated surfaces may be scratched by abrasive cleaners. To maintain the  finish at its original brilliance, use only a damp soft cloth to clean plated surfaces.   If the paint becomes scratched or damaged, you can give your wood stove a brand new look by  repainting it with heat‐resistant paint. Before painting, roughen the surface with fine sand paper,  wipe  it  down  to  remove  dust,  and  apply  two  thin  coats  of  paint.  For  best  results,  use  the  same  paint  that was  originally  used  on  the  stove,  which  is  available  in  spray  cans.  See your  dealer for ...

  • Page 27: Cleaning The Chimney

      Osburn 2000 Installation and Operation Manual    5.2.3 CLEANING THE CHIMNEY  Chimney  cleaning  can  be  a  difficult  and  dangerous  job.  If  you  don’t  have  experience  cleaning  chimneys,  you  might  want to hire a professional chimney sweep  to  clean  and  inspect  the  system  for  the  first  time.  After  having  seen  the  cleaning  process,  you  can  decide  if  it  is  a  job  you ...

  • Page 28: Part B - Installation

      Osburn 2000 Installation and Operation Manual    PART B ‐ INSTALLATION  6 SAFETY INFORMATION  6.1 SUMMARY OF INSTALLATION CAUTIONS AND WARNINGS  • THE  INFORMATION  GIVEN  ON  THE  CERTIFICATION  LABEL  AFFIXED  TO  THE  APPLIANCE  ALWAYS  OVERRIDES  THE  INFORMATION  PUBLISHED,  IN  ANY  OTHER  MEDIA  (OWNER’S  MANUAL, CATALOGUES, FLYERS, MAGAZINES AND/OR WEB SITES).  • MIXING  OF  APPLIANCE  COMPONENTS  FROM  DIFFERENT  SOURCES  OR  MODIFYING ...

  • Page 29: Regulations Covering Stove Installation

      Osburn 2000 Installation and Operation Manual    6.2 REGULATIONS COVERING STOVE INSTALLATION  When  installed  and  operated  as  described  in  these  instructions,  the  Osburn  2000  wood  stove  is  suitable for use as a freestanding heater in residential installations. The Osburn 2000 wood stove is  not intended for installation in a sleeping room of a mobile home.  In  Canada,  the  CSA  B365  Installation  Code  for Solid  Fuel Burning  Appliances  and  Equipment  and  the CSA C22.1 Canadian National Electrical Code are to be followed in the absence of local code  requirements. In the USA, the ANSI NFPA 211 Standard for Chimneys, Fireplaces, Vents and Solid  Fuel‐Burning Appliances and the ANSI NFPA 70 National Electrical Code are to be followed in the  absence of local code requirements.  This  stove  must  be  connected  to  a  chimney  complying  with  the  requirements  for  Type  HT ...

  • Page 30: Clearances To Combustible Material

      Osburn 2000 Installation and Operation Manual    7 CLEARANCES TO COMBUSTIBLE MATERIAL  The clearances shown in this section have been determined by test according to procedures set  out in safety standards ULC S627 (Canada), UL1482 (U.S.A.) and UL737 (U.S.A.). When the stove is  installed  so  that  its  surfaces  are  at  or  beyond  the  minimum  clearances  specified,  combustible  surfaces will not overheat under normal and even abnormal operating conditions.   No  part  of  the  stove  or  flue  pipe  may  be  located  closer  to  combustibles  than  the  minimum  clearance figures given.   ...
  • Page 31   Osburn 2000 Installation and Operation Manual    Clearances with ceiling (L) lowered to 76" (193 cm)    CLEARANCES    CLEARANCES  (SINGLE WALL PIPE)  (DOUBLE WALL PIPE)      CANADA  USA  CANADA  USA  A  15" (381 mm))  15" (381 mm))  A  8" (203 mm)  8" (203 mm)  B  17" (432 mm)  17" (432 mm)  B  17" (432 mm)  17" (432 mm)  C  14" (356 mm)  14" (356 mm)  C  9" (229 mm)  9" (229 mm)  D  18½" (470 mm)  18½" (470 mm)  D  11½ (292 mm)  11½ (292 mm)  E ...
  • Page 32   Osburn 2000 Installation and Operation Manual                        Clearances to combustible materials and floor protection  32  _ _____________________________________________________________________________   ...

  • Page 33: Floor Protector

      Osburn 2000 Installation and Operation Manual    7.3 FLOOR PROTECTOR  If  the  stove  is  to  be  installed  on  top  of  a  combustible  floor,  it  must  be  guarded  by  a  non  combustible  material  as  shown  on  figure  Clearances  to  combustible  materials  and  floor  protection (see the dotted line area).    FLOOR PROTECTOR*   ...

  • Page 34: Reducing Wall And Ceiling Clearances Safely

      Osburn 2000 Installation and Operation Manual    7.4 REDUCING WALL AND CEILING CLEARANCES SAFELY  It  is  often  desirable  to  reduce  the  minimum installation clearances by  placing the stove closer to walls so  the  installation  takes  up  less  floor  space.  You  can  safely  reduce  the  minimum  clearances  by  permanently  installing  a  shield  between  the  stove  and  combustible material. The rules for  safe shields can be complicated, so  read  them  carefully  and  follow ...

  • Page 35: Table Of Clearance Reduction Percentages

      Osburn 2000 Installation and Operation Manual    7.4.2 TABLE OF CLEARANCE REDUCTION PERCENTAGES  Clearances may be reduced      by these percentages    Sides   Top %    Type of shield  and rear %  (ceiling)  Sheet  metal,  a  minimum  of  24  gauge  (0.61 mm) in thickness , spaced out at  67  50  least  25 mm  (1 in)*  by  non‐ combustible spacers    Ceramic  tiles,  or  equivalent  non‐ combustible  material,  on ...

  • Page 36: The Venting System

      Osburn 2000 Installation and Operation Manual    8 THE VENTING SYSTEM  8.1 GENERAL   The venting system, made up of the chimney and the connecting pipe between the stove and the  chimney,  acts  as  the  engine  that  drives  your  wood  heating  system.  Even  the  best  stove  will  not  function safely and efficiently as intended if it is not connected to a suitable chimney.   The heat in the flue gases that pass from the stove and chimney connector into the chimney is not  waste heat. This heat is what the chimney uses to make the draft that draws in combustion  air,  keeps smoke inside the stove and safely vents exhaust to outside. You can think of heat in the flue  gas as the fuel the chimney uses to make draft.    8.2 SUITABLE CHIMNEYS  Your  wood  stove  will  provide  optimum  efficiency  and  performance  when  connected  to  a  6‐inch ...

  • Page 37: Factory‐Built Metal Chimneys In Mobile Homes

      Osburn 2000 Installation and Operation Manual    8.2.2 FACTORY‐BUILT  METAL  CHIMNEYS  IN MOBILE HOMES  For  use  in  a  mobile  home,  this  stove  is  to  be  connected  to  a  6”  in  diameter  double  wall  factory  built  chimney  conforming  to  CAN/UCL‐S629,  Standards  for  650°C  Factory‐built  chimney.  The  total  length  of ...

  • Page 38: Minimum Chimney Height

      Osburn 2000 Installation and Operation Manual    8.3 MINIMUM CHIMNEY HEIGHT  The top of the chimney should be tall  enough  to  be  above  the  air  turbulence  caused  when  wind  blows  against  the  house  and  its  roof.  The  chimney must extend at least 1 m (3  ft.)  above  the  highest  point  of  contact with the roof, and at least 60  cm (2 ft.) higher than any roof line or  obstacle  within  a  horizontal  distance  of 3 m (10 ft.).    8.4 THE RELATIONSHIP BETWEEN THE CHIMNEY AND THE HOUSE ...

  • Page 39: Why The Chimney Should Penetrate The Highest Heated Space

      Osburn 2000 Installation and Operation Manual      Good System Design  Inferior System Design  Inside chimneys are preferred because even when  Outside chimneys are a problem because  no fire is burning, there is normally upward flow in  when no fire burns they will go into cold  the system.  backdraft if the stove is installed low in the  house.    8.4.2 WHY THE CHIMNEY SHOULD PENETRATE THE HIGHEST HEATED SPACE  When it is cold outside, the warm air in the house is buoyant so it tends to rise. This tendency of  warm air to rise creates a slight pressure difference in the house. Called ‘stack effect’, it produces  a slightly negative pressure low in the house (relative to outside) and a slightly positive pressure  zone  high  in  the  house.  If  there  is  no  fire  burning  in  a  heater  connected  to  a  chimney  that  is  shorter than the warm space inside the house, the slight negative pressure low in the house will  compete against the desired upward flow in the chimney. ...

  • Page 40: Supply Of Combustion Air

      Osburn 2000 Installation and Operation Manual    8.5 SUPPLY OF COMBUSTION AIR  In Canada, wood stoves are not required to have a supply of combustion air from outdoors (except  in mobile homes) because research has shown that these supplies do not give protection against  house depressurization and may fail to supply combustion air during windy weather. However, to  protect against the risk of smoke spillage due to house depressurization, a carbon monoxide (CO)  detector/alarm  is  required  in  the  room  in  which  the  stove  is  installed.  The  CO  detector  will  provide warning if for any reason the wood stove fails to function correctly.  8.5.1 COMBUSTION AIR SUPPLY IN MOBILE HOMES  Only a wood stove certified and labelled as ‘mobile home approved’ may be installed in a mobile  home. This Osburn 2000 stove is ‘mobile home approved’. Wood stoves installed in mobile homes  must  have  a  ducted  supply  of  combustion  air  from  outdoors.  This  air  supply  should  be  routed ...

  • Page 41: Installing The Chimney Connector

      Osburn 2000 Installation and Operation Manual    8.6 INSTALLING THE CHIMNEY CONNECTOR  The chimney connector is the single or double wall pipe installed between the stove flue collar and  the chimney breech. Single wall pipe components are available from most hardware and building  supply stores. These components are not usually tested to a particular standard and certified as  compliant. Therefore, a list of rules found in solid fuel installation codes apply to the installation of  single wall pipe.   Double wall chimney connectors are tested and certified. The rules for double wall pipe are found  in  the  manufacturer’s  installation  instructions.  These  rules  will  be  very  different  than  those  for  single wall.  8.6.1 INSTALLATION OF SINGLE WALL CHIMNEY CONNECTOR  The  chimney  connector  assembly  has  been  called  ‘the  weak  link’  in  the  safety  of  wood  heating ...
  • Page 42   Osburn 2000 Installation and Operation Manual        Use 45 degree elbows where possible, instead of 90 degree elbows.  The  rules  below  are  based  on  those  found  in  the  CSA  B365  installation  code.  Please  carefully  follow these installation instruction rules, or those enforced where you live.  • Maximum overall length of straight pipe: 3 m (10 ft.) including elbows. • Minimum clearance from combustible material: 450 mm (18 in.). The minimum clearance may  be reduced by 50 percent to 225 mm (9 in.) if suitable shielding is installed either on the pipe  or on the combustible surface.   • The assembly should be as short and direct as possible between the stove and chimney. The  use  of  two  45  degree  elbows  is  often  preferable  to  a  single  90  degree  elbow  because  less ...
  • Page 43   Osburn 2000 Installation and Operation Manual    • Each joint in the assembly must be fastened with at least three screws.  • The assembly must have allowance for expansion: elbows in assemblies allow for expansion;  straight assemblies should include an inspection wrap with one end unfastened, or a telescopic  section.  • Minimum upward slope towards the chimney: 20 mm/m (1/4 in/ft.).  • One  end  of  the  assembly  must  be  securely  fastened  to  the  flue  collar  with  3  sheet  metal  screws and the other end securely fastened to the chimney.  • There must be provision for cleaning of the pipes, either through a clean out or by removal of  the pipe assembly. Removal of the assembly should not require that the stove be moved.  • The male ends of the sections must be oriented towards the appliance so that falling dust and  condensation stay inside the pipe.  • A  flue  pipe  must  never  pass  through  a  combustible  floor  or  ceiling  or  through  an  attic,  roof ...

  • Page 44: Appendix 1: Installing The Legs Or Pedestal

      Osburn 2000 Installation and Operation Manual    APPENDIX 1: INSTALLING THE LEGS OR PEDESTAL    LEGS ASSEMBLY  In order to install the legs on your Osburn 2000 wood stove, follow these steps:   1‐ Remove  the  door,  the  firebricks  and the cast iron ash plug from the  stove.   2‐ Put  the  stove  on  its  back.  Remove  and  dispose  of  the  two  freight  supports.  Keep  the  nuts  and  washers for step 4.    44  _ _____________________________________________________________________________   ...
  • Page 45   Osburn 2000 Installation and Operation Manual    3‐ Secure  the  legs  (A)  to  the  legs  supports  (B)  using  two  screws  already  installed  on  the  legs  supports. There are two screws per  leg.  Use  the  washers  (C)  and  nuts  (D) supplied with the leg assembly.       4‐ With  the  nuts  and  washers  removed in step 1; secure both leg  assemblies  to  the  stove.  There  are ...
  • Page 46   Osburn 2000 Installation and Operation Manual    PEDESTAL ASSEMBLY  In order to install the pedestal on your Osburn 2000 wood stove, follow these steps:   1‐ Remove  the  door,  the  firebricks  and  the  cast  iron  ash  plug  from  the stove.    2‐ Put the stove on its back. Remove  and  dispose  of  the  two  freight  supports.  Keep  the  nuts  and  washers for step 3.    46  _ _____________________________________________________________________________   ...
  • Page 47   Osburn 2000 Installation and Operation Manual    3‐ Secure  the  pedestal  to  the  stove  using  the  4  screws  already  installed,  with  the  nuts  and  washers  kept  from  step  2.  There  are  4  places  where  the  pedestal  should be secured.     4‐ Put the stove on its pedestal and  complete  the  installation  by  securing  the  fresh  air  rear  panel, ...

  • Page 48: Appendix 2: Installing The Door Overlay

    APPENDIX 2: INSTALLING THE DOOR OVERLAY    Your  Osburn  2000  wood  stove  must  be  equipped  with  a  door  overlay  (A).  In  order  to  install  it,  secure  it  to  the  door  using  4  screws  (B)  (screws  #8  –  32  x  5/8’’  pan  quadrex,  supplied  with  the ...

  • Page 49: Appendix 3: Installing The Decorative Panels

      Osburn 2000 Installation and Operation Manual    APPENDIX 3: INSTALLING THE DECORATIVE PANELS    1. Start by fixing the front part of the decorative panel in the two clips welded on the sides of  the fire box.  2. Then, fix the back of the decorative side with two screws and washers supplied.  Line up the  decorative sides parallel to the side of the appliance.              _ _____________________________________________________________________________  4 9 ...

  • Page 50: Appendix 4: Installing The Fresh Air Kit (Ac01316 / Ac01336)

      Osburn 2000 Installation and Operation Manual    APPENDIX 4: INSTALLING THE FRESH AIR KIT (AC01316 / AC01336)    This mobile home approved stove requires installation of a fresh air kit (A) and an insulated fresh  air intake pipe (B), sold separately.     INSTALLATION WITH LEGS (AC01316)       50  _ _____________________________________________________________________________   ...
  • Page 51   Osburn 2000 Installation and Operation Manual    INSTALLATION WITH PEDESTAL (AC01336)    Note: If using a wood stove on a pedestal, refer to AC01336 manual for further information.    _ _____________________________________________________________________________  5 1 ...

  • Page 52: Appendix 5: Installing The Fire Screen (Ac01315)

      Osburn 2000 Installation and Operation Manual    APPENDIX 5: INSTALLING THE FIRE SCREEN (AC01315)  Open the door.    Hold  the  fire  screen  by  the  two  handles  and  bring it close to the door opening.    Lean  the  upper  part  of  the  fire  screen  against  the top door opening making sure to insert the  top fire screen brackets behind the primary air  deflector as in (Detail A).  Lift  the  fire  screen  upwards  and  push  the  bottom part towards the stove then let the fire  screen rest on the bottom of the door opening.     ...

  • Page 53: Appendix 6: Installation And Use Of The Blower, And Use Of The Optional Thermodisc

      APPENDIX 6: INSTALLATION AND USE OF THE BLOWER, AND USE OF THE  OPTIONAL THERMODISC    Your  Osburn  2000  comes  with  a  blower.  The  blower  assembly  is  the  same  for  the  version  on  pedestal and for the version on legs. All you need to do is secure the blower to the back of the  stove  using  4  screws  (screws  #10  x  ½’’  type  ‘’a’’  pan  quadrex  black,  supplied  with  the  owner’s  manual). ...
  • Page 54   Osburn 2000 Installation and Operation Manual    When using the optional fan, allow the stove to reach operating temperature (approximately one  hour), before turning it on. The increased airflow from the fan cools the firebox and could affect  the  start‐up  combustion  efficiency  if  the  fan  is  turned  on  too  early.  You  can  also  install  a  thermodisc to enable the blower to start or stop automatically when the stove is hot or too cold.  The  thermodisc  part  number  is  AC05530  for  a  basic  model  and  ACO2055  for  a  quick  connect  model. Installation instructions are supplied with the blower and the thermodisc.   ...

  • Page 55: Appendix 7: Installation Of Secondary Air Tubes And Baffle

      Osburn 2000 Installation and Operation Manual    APPENDIX 7: INSTALLATION OF SECONDARY AIR TUBES AND BAFFLE    1‐ Starting with the rear tube, lean and insert  the right end of the secondary air tube into  the  rear  right  channel  hole.    Then  lift  and  insert the left end of the tube into the rear  left channel.      2‐ Align  the  notch  in  the  left  end  of  the  tube  with  the  key  of  the  left  air  channel  hole.  ...
  • Page 56   Osburn 2000 Installation and Operation Manual    Secondary air tubes (B) can be replaced without removing the baffle board (A).      Important Notes:  The air tubes are identified for placement as follows:  Model  Type of tube  Front ► 30 holes of 0.147"  Osburn 2000  Middle front ► 30 holes of 0.136’’ Middle rear ► 20 holes of 0.128’’  Rear ► 15 holes of 0.128’’      56  _ _____________________________________________________________________________   ...

  • Page 57: Appendix 8: Exploded Diagram And Parts List

      Osburn 2000 Installation and Operation Manual    APPENDIX 8: EXPLODED DIAGRAM AND PARTS LIST      _ _____________________________________________________________________________  5 7 ...
  • Page 58   Osburn 2000 Installation and Operation Manual    IMPORTANT:  THIS  IS  DATED  INFORMATION.  When  requesting  service  or  replacement  parts  for  your  stove,  please  provide  the  model  number  and  the  serial  number.  We  reserve  the  right  to  change parts due to technology upgrade or availability. Contact an authorized dealer to obtain any  of  these  parts.  Never  use  substitute  materials.  Use  of  non‐approved  parts  can  result  in  poor ...
  • Page 59   Osburn 2000 Installation and Operation Manual    #  Item  Description  Qty  33  SE53537  ASH DRAWER PEDESTAL VERSION  1  34  30108  MECHANICAL SCREW M4 X 8MM PAN PHILLIPS ZINC  2  35  28062  BLACK DRAWER HANDLE 3 25/32"  1  36  AC01316  FRESH AIR ADAPTER (LEGS VERSION)  1  36  AC01336  FRESH AIR ADAPTER KIT (PEDESTAL VERSION)  1  37  PL53705  RIGHT DECORATIVE PANEL  1  38  99999  BUILD TO ORDER  1  39  PL53706  LEFT DECORATIVE PANEL  1  40  SE45553 ...

  • Page 60: Osburn Limited Lifetime Warranty

    *Pictures required    Shall your unit or a components be defective, contact immediately your OSBURN dealer. Prior to your call make sure  you have the following information necessary to your warranty claim treatment:      Your name, address and telephone number;   Serial number and model name as indicated on the   nameplate fixed to the back of your unit;  Bill of sale and dealer’s name;   Nature of the defect and any relevant information.    Before  shipping  your  unit  or  defective  component  to  our  plant,  you  must  obtain  from  your  OSBURN  dealer  an  Authorization Number. Any merchandise shipped to our plant without authorization will be refused automatically  and returned to sender.  60  _ _____________________________________________________________________________   ...
