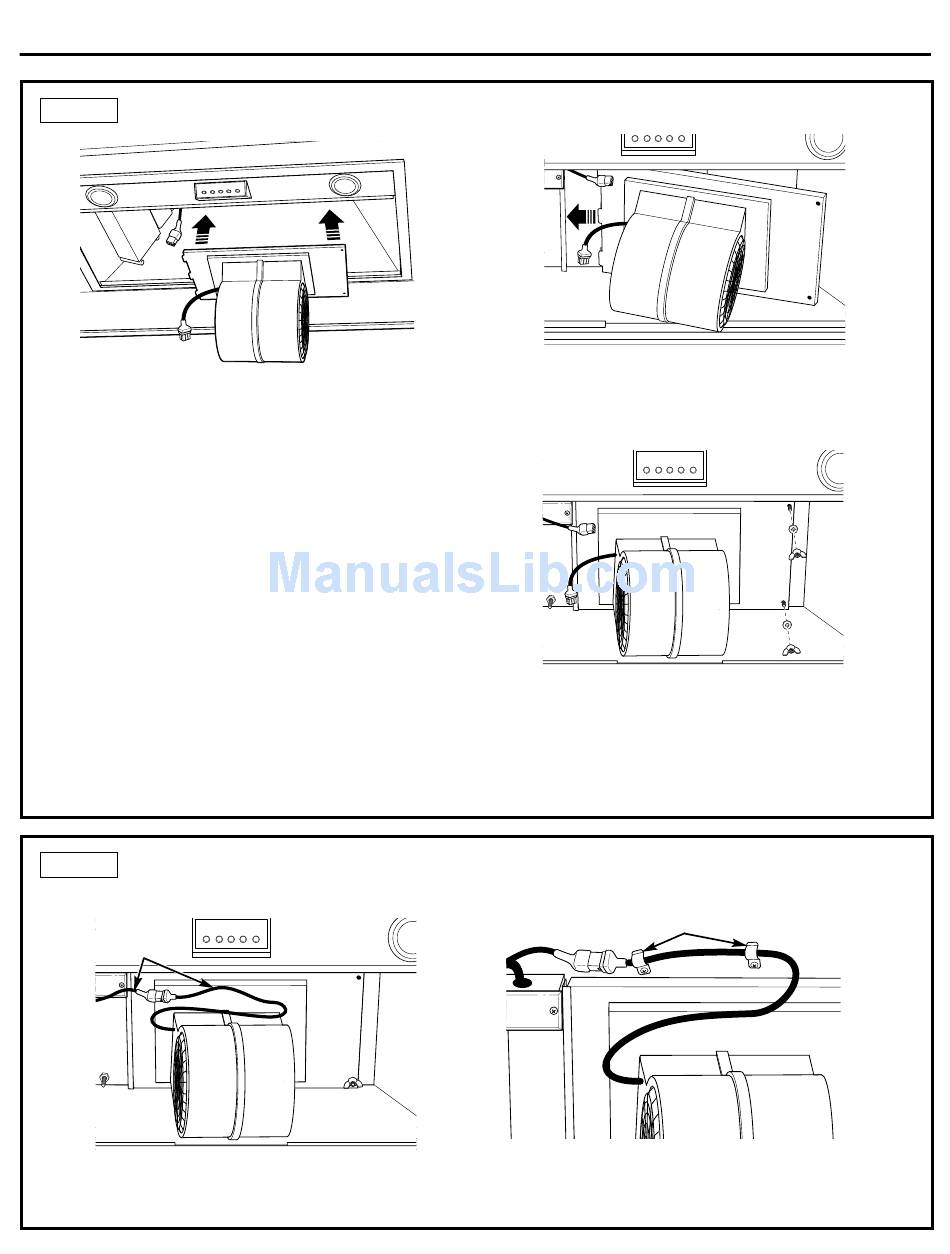

PASO 5 INSTALE EL MOTOR DEL VENTILADOR

1. Tome el motor del ventilador y gírelo para que
las lengüetas queden alineadas con el soporte
de la placa del regulador de tiro.
2. Introduzca el motor del ventilador dentro de la
funda del encastre a través de la abertura del
armazón del gabinete a medida.
PASO 6 CONECTE EL ARNÉS DE CABLEADO
NOTA: Conecte tres ganchos de dirección y dos arneses de cableado sobre los modelos de doble ventilador.
Arnés de
cableado
1. Ubique los dos extremos del arnés de cableado.
2. Conecte el arnés de cableado introduciendo
el extremo macho en la abertura hembra.
Instrucciones de instalación
3. Coloque el motor del ventilador en el montaje de la
placa del regulador de tiro deslizando las lengüetas
del motor del ventilador dentro de las ranuras del
montaje de la placa del regulador de tiro.
4. Mientras sostiene el motor del ventilador en su
lugar, levante el lado derecho para que los orificios
de los pernos del motor queden alineados con los
pernos que sobresalen de montaje de la placa del
regulador de tiro y ajuste con arandelas de presión
y tuercas mariposa (ajuste a mano).
3. Con cuidado dirija el arnés de cableado y cable a
tierra a través de dos ganchos sujetos al montaje
de la placa del ventilador.
64
Soportes
