Preparación para la instalación en isla

CONSTRUYA EL SOPORTE DEL CIELORRASO

Planifique la ubicación de la campana y del conducto
La estructura del cielorraso debe poder soportar el
peso de la funda del encastre (aproximadamente
100 libras), la cubierta misma, cualquier elemento de
montaje y las cargas de contacto involuntarias
ejercidas por el usuario.
• Utilice una plomada para verificar la ubicación. El
mostrador de encimera/estufa ubicados debajo
de la funda del encastre deben estar centrados
con la funda del encastre.

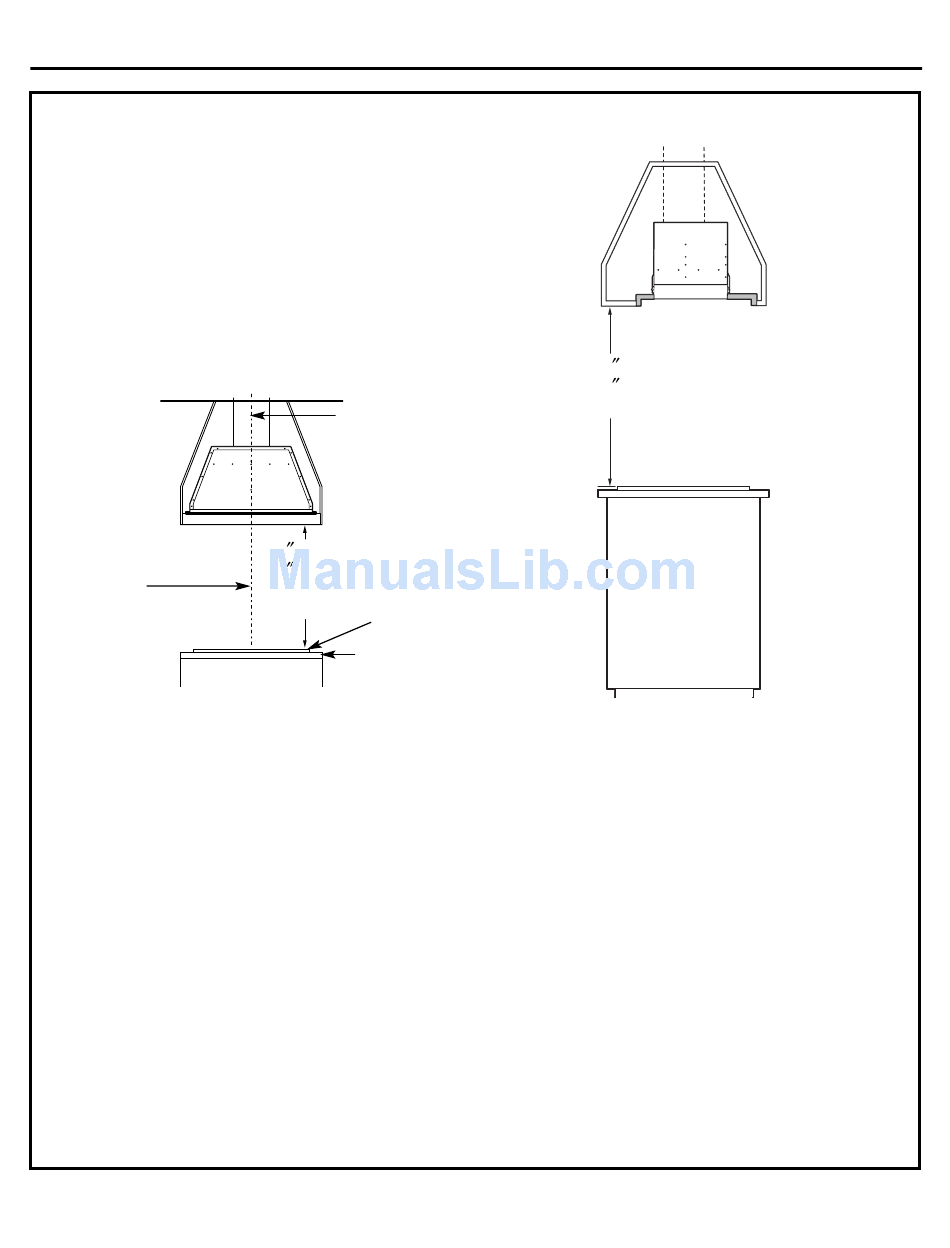

Cielorraso
Frente
Alinear
con el
centro de
la estufa
Visión frontal
*Siempre consulte las instrucciones de instalación de la
estufa o cocina en cuanto a los espacios específicos
del producto.
• La funda del encastre de la cubierta debe estar
centrada de izquierda a derecha sobre la estufa.
Línea central
de conducto
de campana
*30 mínimo requerido
*36 altura de instalación
máxima recomendada
Estufa
Mostrador de
encimera
(para instalaciones en isla)
*30 mínimo requerido
*36 altura de instalación
máxima recomendada
Visión del lado
Las ilustraciones no se encuentran a escala
• Si así lo desea, instale el control en una ubicación
remota utilizando los elementos de montaje
suministrados. Ver las páginas siguientes para
instrucciones detalladas del montaje del control
en forma remota.
• Consulte Conductos de cielorraso en la página 56
para instalación de conductos.
IMPORTANTE: La boca de salida de la parte
superior de la funda del encastre no se encuentra
centrada; se halla más cerca del lado trasero. Por
lo tanto, la funda del encastre puede no estar
centrada desde el centro a la parte trasera de la
cubierta. Para instalaciones en islas generalmente
se requiere un revestimiento a medida construido
por el proveedor de gabinetes.
NOTA: Se recomienda que el encastre de campana
a medida se adquiera y se tenga en el lugar antes
de que se construya la cubierta.
