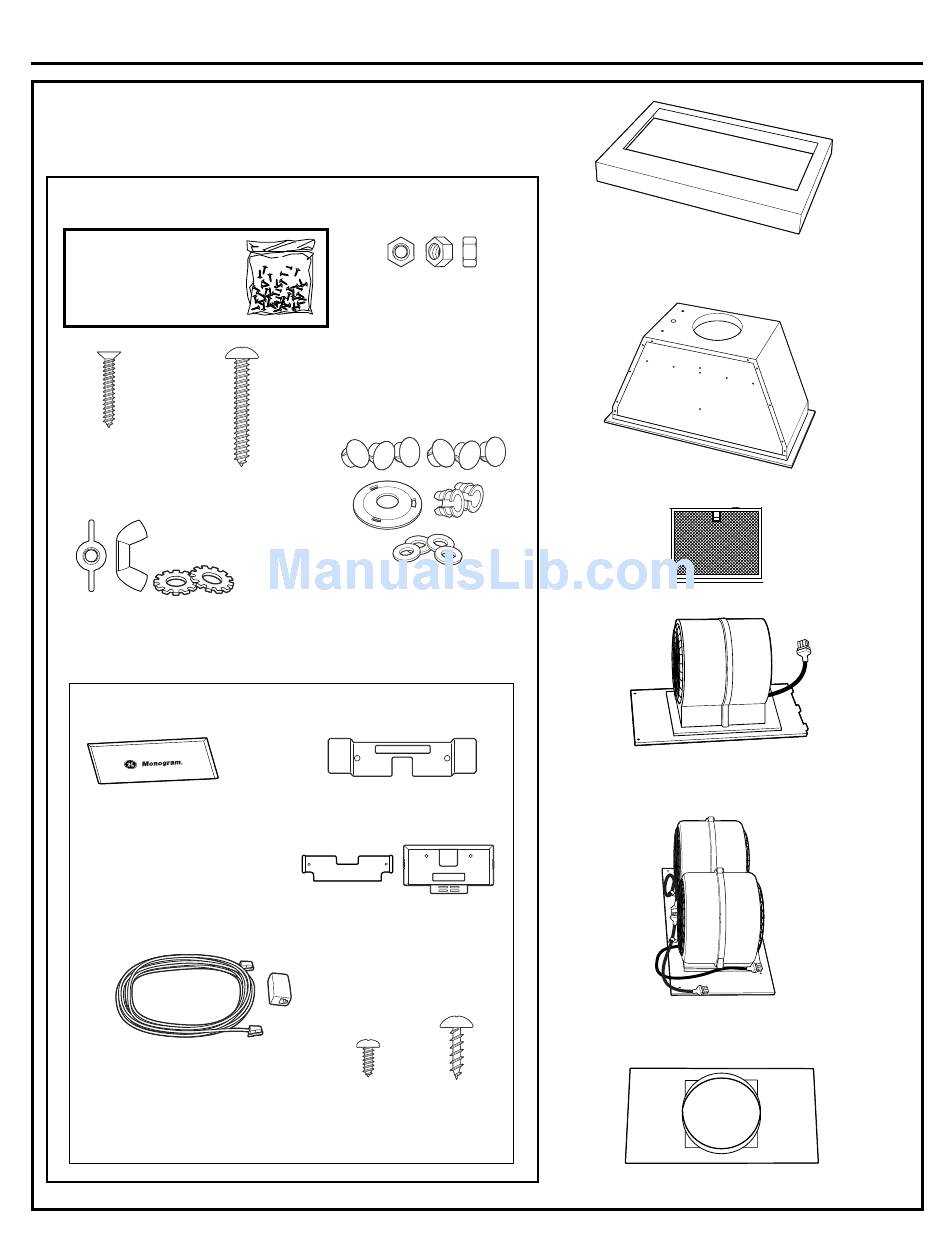

PIÈCES FOURNIES
Localisez les pièces emballées avec la hotte.
VÉRIFICATION DU MATÉRIEL D'INSTALLATION
Comptez les vis/les
éléments. Les vis sont
présentées à leur
taille actuelle.
6 vis à bois
pour la
doublure
8 vis à bois
de hotte
pour la gaine
de hotte
2 écrous à oreilles avec
rondelles freins pour
le moteur du ventilateur
MONTAGE DES COMMANDES À DISTANCE (CÂBLÉES)
Cache pour l'ouverture
des commandes à
distance*
*REMARQUE : Ce cache
doit être utilisé avec la
hotte sur mesure lorsque
les commandes sont
installées à distance.
30 pieds d'un câble à 4 brins
(à broches droites) équipé d'un
connecteur/convertisseur
REMARQUE : Ne doit pas être
utilisé pour les réseaux de
télécommunications (téléphone).
Préparation pour l'installation
5 écrous pour l'assemblage du
registre à guillotine (ne sont pas
contenus dans le sac de
quincaillerie - vous devez
conserver les écrous lorsque
vous retirez le registre à
guillotine de la gaine lors du
déballage de la hotte)
6 bouchons de cadre pour la
gaine encastrable, 1 bouchon
à trou pour le câble électrique
du domicile, 2 passe-fils en
caoutchouc et 4 rondelles
pour gaine encastrable
Support mural de commandes
Plaque de Support de
montage des montage des
commandes commandes
Connecteur/
Convertisseur
2 vis pour
2 vis pour
support
plaque de
montage
Doublure de hotte (emballée
dans un carton séparé)
Gaine de la hotte
(Modèles de largeur 30 et 36 po)
mural
33
Filtres
Moteur de ventilateur
Moteur de ventilateurs jumelés
(Modèles de largeur 42 et 48 po)
Registre à guillotine
