Preparación para la instalación en pared
UBICACIONES DE LOS
CONDUCTOS Y CABLEADO
Determine la ubicación exacta de la funda
del encastre. Marque la ubicación exacta
de la línea central.
La estructura del cielorraso debe poder
soportar el peso de la funda del encastre
(aproximadamente 100 libras), la cubierta
misma, cualquier elemento de montaje
y las cargas de contacto involuntarias
ejercidas por el usuario.
• Mida desde la parte superior de la superficie
de cocción hasta la parte inferior de la
funda del encastre. Sume la altura de
instalación de la funda del encastre.
Marque dicha ubicación.
• Utilice un nivel para dibujar una línea recta
horizontal en lápiz sobre la pared.
NOTA: EL conducto doméstico debe
ubicarse 11-1/2 sobre el borde inferior
de la funda del encastre. La ubicación del
conducto doméstico es importante porque
debe alinearse con la ventilación del
montaje de la placa del regulador de tiro.
Conductos en el cielorraso:
Si el conducto se ventilará directamente
hacia el cielorraso:
• Utilice un nivel para dibujar una línea
central en forma recta y ascendente hacia
el cielorraso.
• Sobre el cielorraso, mida 5-1/2 desde
la pared trasera hasta la línea central
de un orificio de 8-1/2 .
Conductos en la pared trasera: (Ver nota
importante.)
Si el conducto se ventilará hacia la parte trasera:
• Utilice un nivel para dibujar una línea
central en forma recta y ascendente hacia
el cielorraso.
• Mida por lo menos 22-1/2 sobre la línea de
lápiz que indica la altura de instalación inferior,
hasta la línea central de un orificio de conducto
de diámetro de 8-1/2 . (El orificio puede ser
alargado para un codo de conducto.)
UBICACIÓN DEL CABLEADO DOMÉSTICO:
• La caja de conexiones se encuentra dentro
del lado superior izquierdo de la campana.
• El cableado debe ingresar por la pared
trasera por lo menos 15 por encima del
extremo inferior de la funda del encastre, y
dentro de 6 del lado izquierdo de la línea
central.

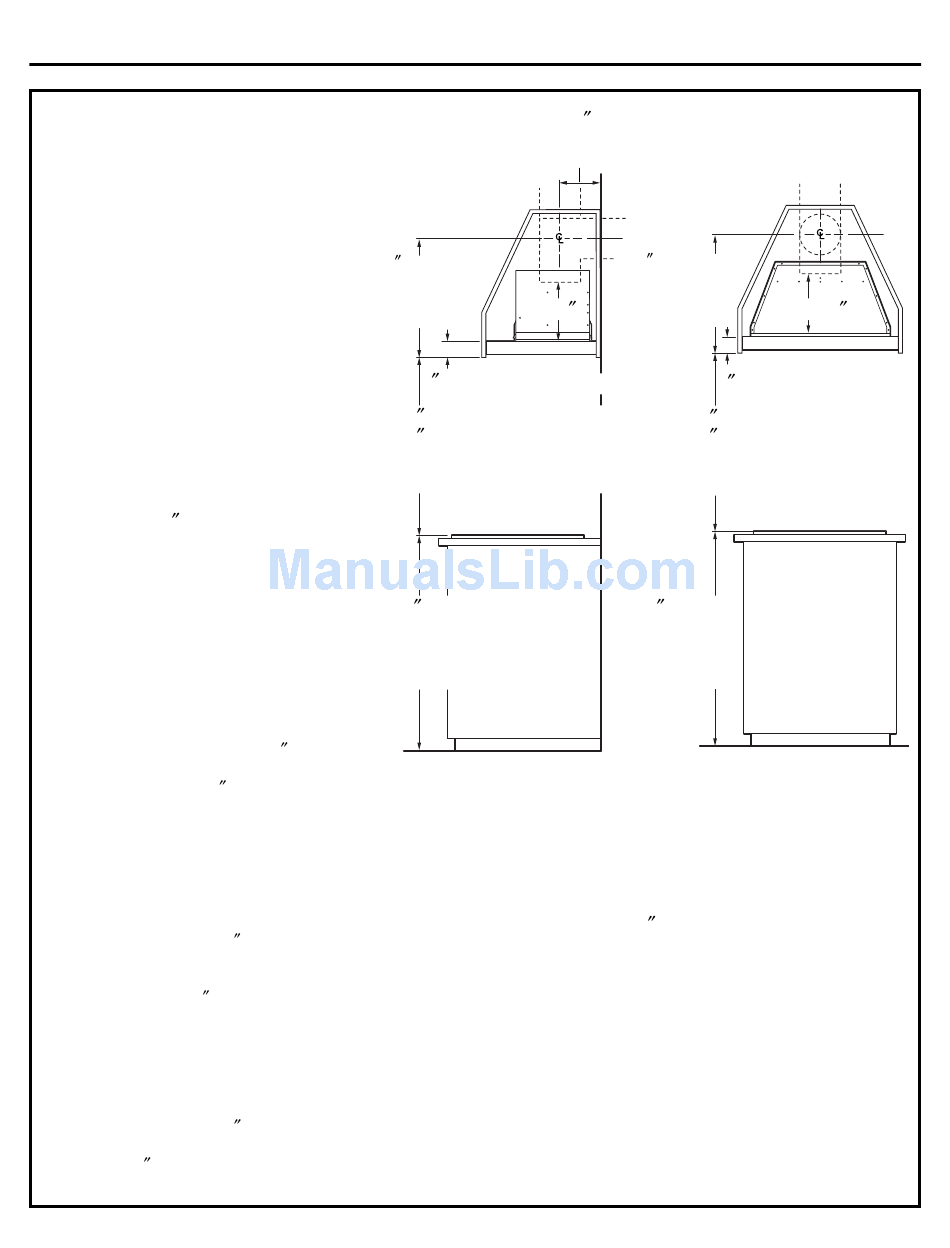

22-1/2 sobre la línea
en lápiz que indica la
parte inferior de la
11-1/2
campana
4 altura del revestimiento
*30 mínimo requerido
*36 altura de instalación
máxima recomendada desde
la superficie de cocción
36 desde
el piso al
mostrador
de encimera
Visión lateral
*Siempre consulte las instrucciones de instalación de la estufa o
cocina en cuanto a los espacios específicos del producto.
NOTA IMPORTANTE: Si planea realizar la ventilación a través de la
pared trasera, y la altura del cielorraso es de 8 pies, la altura
máxima de instalación es de 33 sobre la superficie de cocción.
56
5-1/2 desde la
pared trasera a
la línea central
22-1/2 sobre la línea
en lápiz que indica la
parte inferior de la
campana
4 altura del revestimiento
*30 mínimo requerido
*36 altura de instalación
máxima recomendada desde
la superficie de cocción
36 desde
el piso al
mostrador
de encimera
Las ilustraciones no se encuentran a escala
11-1/2
Visión frontal
