CONTENIDOS
Información de diseño
Espacios del producto ..................................................................47
Dimensiones del producto ..................................................48-51
Planificación previa
Planificación previa ......................................................................52
Montaje remoto del control (con cables) ..........................52
Fuente de energía ......................................................................52
Accesorios para conductos .................................................... 53
Preparación para la instalación
Herramientas y materiales requeridos ................................54
Quite el envoltorio ........................................................................54
Piezas provistas ..............................................................................55
Ubicación de los conductos y cableado ............................56
Construya el soporte del cielorraso ......................................57
Montaje remoto del control - con cables ....................58, 59

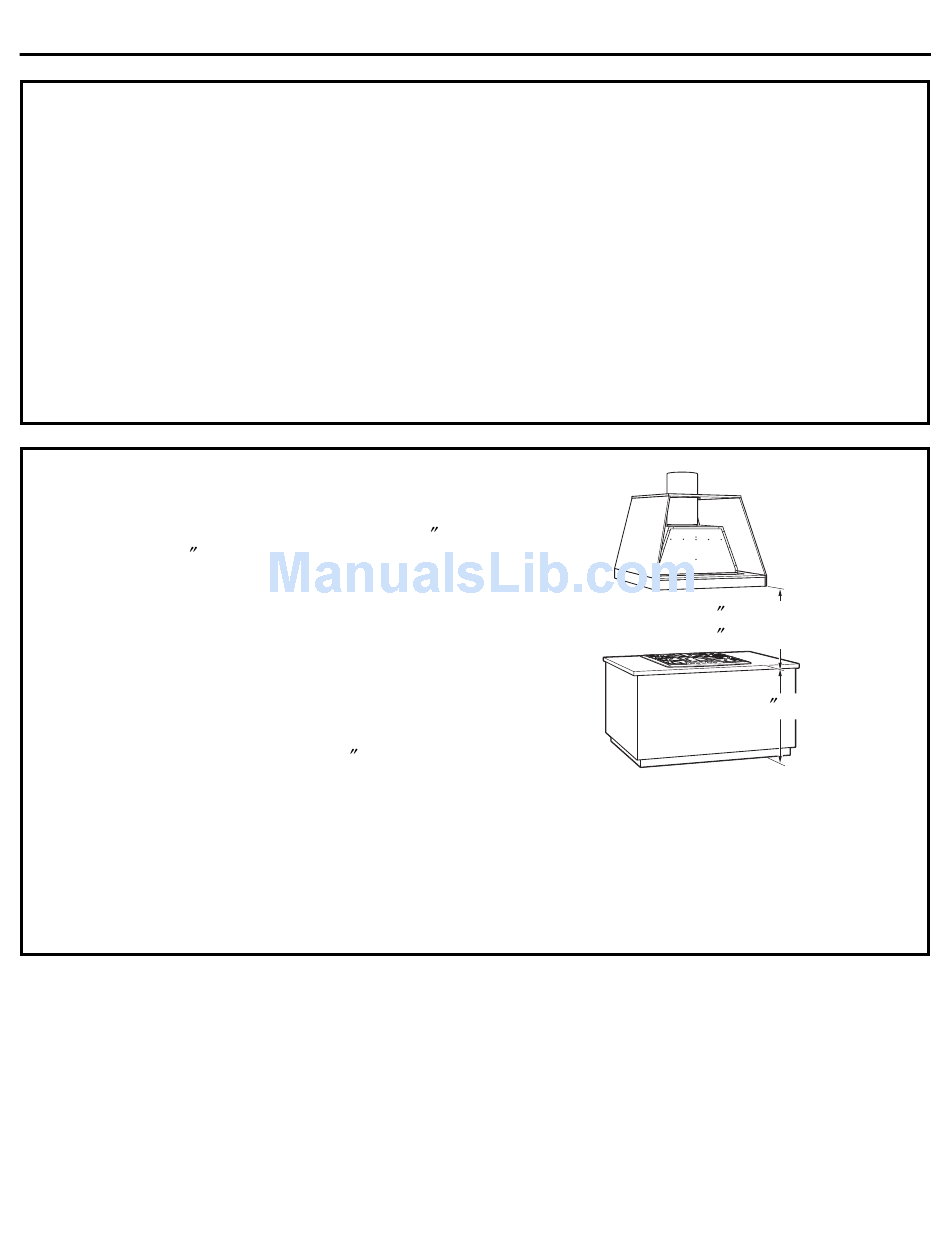

ESPACIOS DEL PRODUCTO
La campana de ventilación y el montaje de
revestimiento deben instalarse a un mínimo de 30
y un máximo de 36 sobre la superficie de cocción.
•Siempre consulte las instrucciones de instalación
de la estufa o cocina en relación a los espacios
específicos del producto.
NOTA: La altura de instalación debe medirse desde
la superficie de cocción hasta el lado inferior del
revestimiento de la campana de metal o la superficie
del gabinete.
NOTA: UL requiere que cualquier superficie
combustible se halle a un mínimo de 30 sobre
la superficie de cocción.
•Esta campana debe ventilarse hacia el exterior.
•Esta campana puede montarse sobre una pared
o instalarse sobre una isla.
•Esta campana puede instalarse sobre cualquier
estufa Monogram eléctrica/a gas o estufa o cocina
Monogram Professional de un ancho equivalente.
Información de diseño
Instrucciones de instalación
Paso 1, Instale el revestimiento de la campana ..............60
Paso 2, Conecte las piezas eléctricas....................................61
Paso 3, Instale la funda del encastre ....................................62
Paso 4, Instale la placa del regulador de tiro ....................63
Paso 5, Instale el motor del ventilador..................................64
Paso 6, Conecte el arnés de cableado..................................64
Paso 7, Instale los filtros ............................................................65
Paso 8, Finalice la instalación....................................................65
47
*NOTA: La ventilación de escape en la pared trasera
puede afectar la altura de instalación. Ver página 56.
*30 mínimo requerido
*36 máximo recomendado
36 min.
