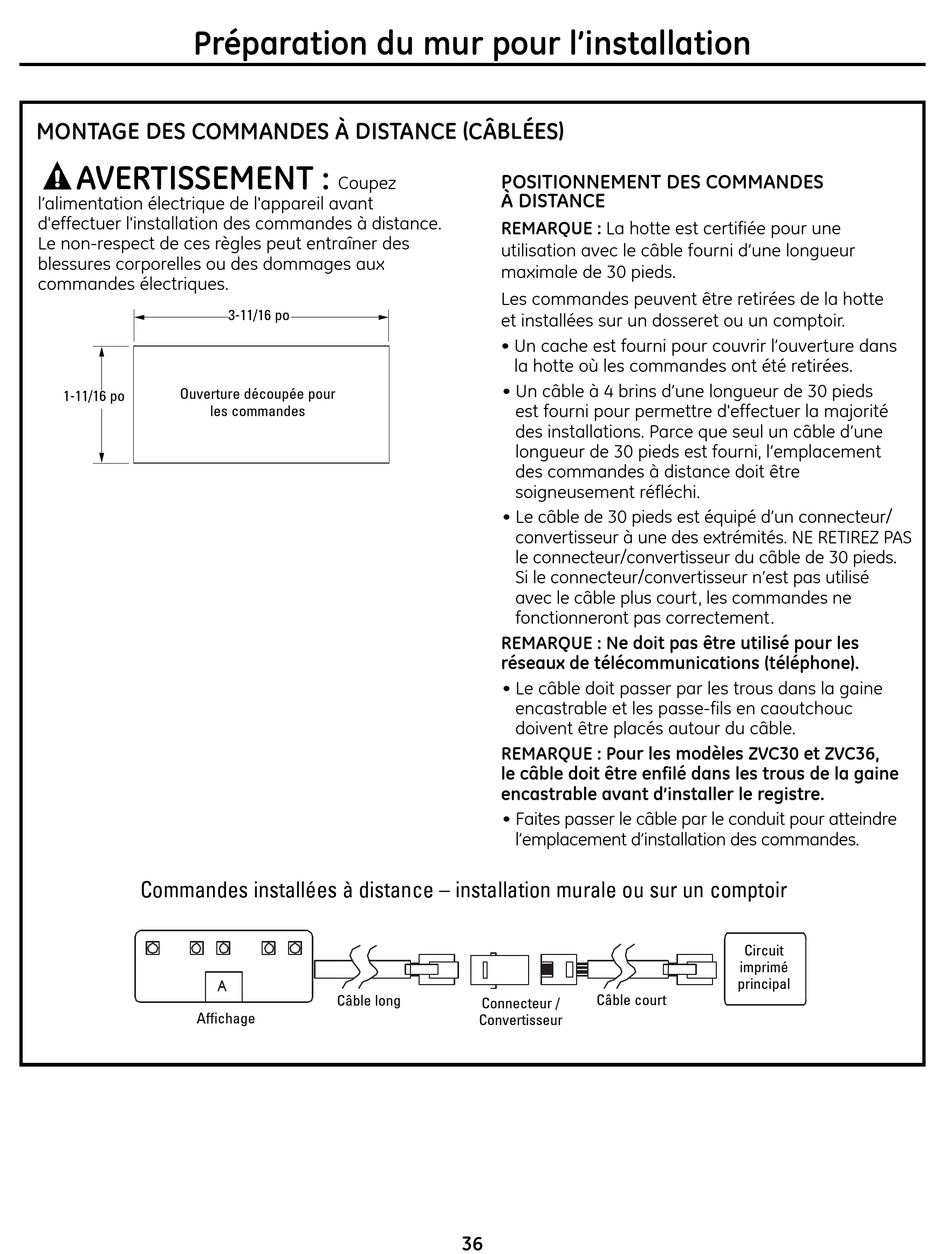

Préparation du mur pour l'installation
MONTAGE DES COMMANDES À DISTANCE (CÂBLÉES)
AVERTISSEMENT :
l'alimentation électrique de l'appareil avant
d'effectuer l'installation des commandes à distance.
Le non-respect de ces règles peut entraîner des
blessures corporelles ou des dommages aux
commandes électriques.
Ouverture découpée pour
1-11/16 po
les commandes
Commandes installées à distance – installation murale ou sur un comptoir
Remotely Mounted Control—Wall or Countertop Installation
Affichage
Display board
Coupez
3-11/16 po
Câble long
Long cord
POSITIONNEMENT DES COMMANDES
À DISTANCE
REMARQUE : La hotte est certifiée pour une
utilisation avec le câble fourni d'une longueur
maximale de 30 pieds.
Les commandes peuvent être retirées de la hotte
et installées sur un dosseret ou un comptoir.
• Un cache est fourni pour couvrir l'ouverture dans
la hotte où les commandes ont été retirées.
• Un câble à 4 brins d'une longueur de 30 pieds
est fourni pour permettre d'effectuer la majorité
des installations. Parce que seul un câble d'une
longueur de 30 pieds est fourni, l'emplacement
des commandes à distance doit être
soigneusement réfléchi.
• Le câble de 30 pieds est équipé d'un connecteur/
convertisseur à une des extrémités. NE RETIREZ PAS
le connecteur/convertisseur du câble de 30 pieds.
Si le connecteur/convertisseur n'est pas utilisé
avec le câble plus court, les commandes ne
fonctionneront pas correctement.
REMARQUE : Ne doit pas être utilisé pour les
réseaux de télécommunications (téléphone).
• Le câble doit passer par les trous dans la gaine
encastrable et les passe-fils en caoutchouc
doivent être placés autour du câble.
REMARQUE : Pour les modèles ZVC30 et ZVC36,
le câble doit être enfilé dans les trous de la gaine
encastrable avant d'installer le registre.
• Faites passer le câble par le conduit pour atteindre
l'emplacement d'installation des commandes.
Câble court
Connecteur /
Short cord
Connector/
Convertisseur
converter
36
Circuit
Main
imprimé
PCB
principal
