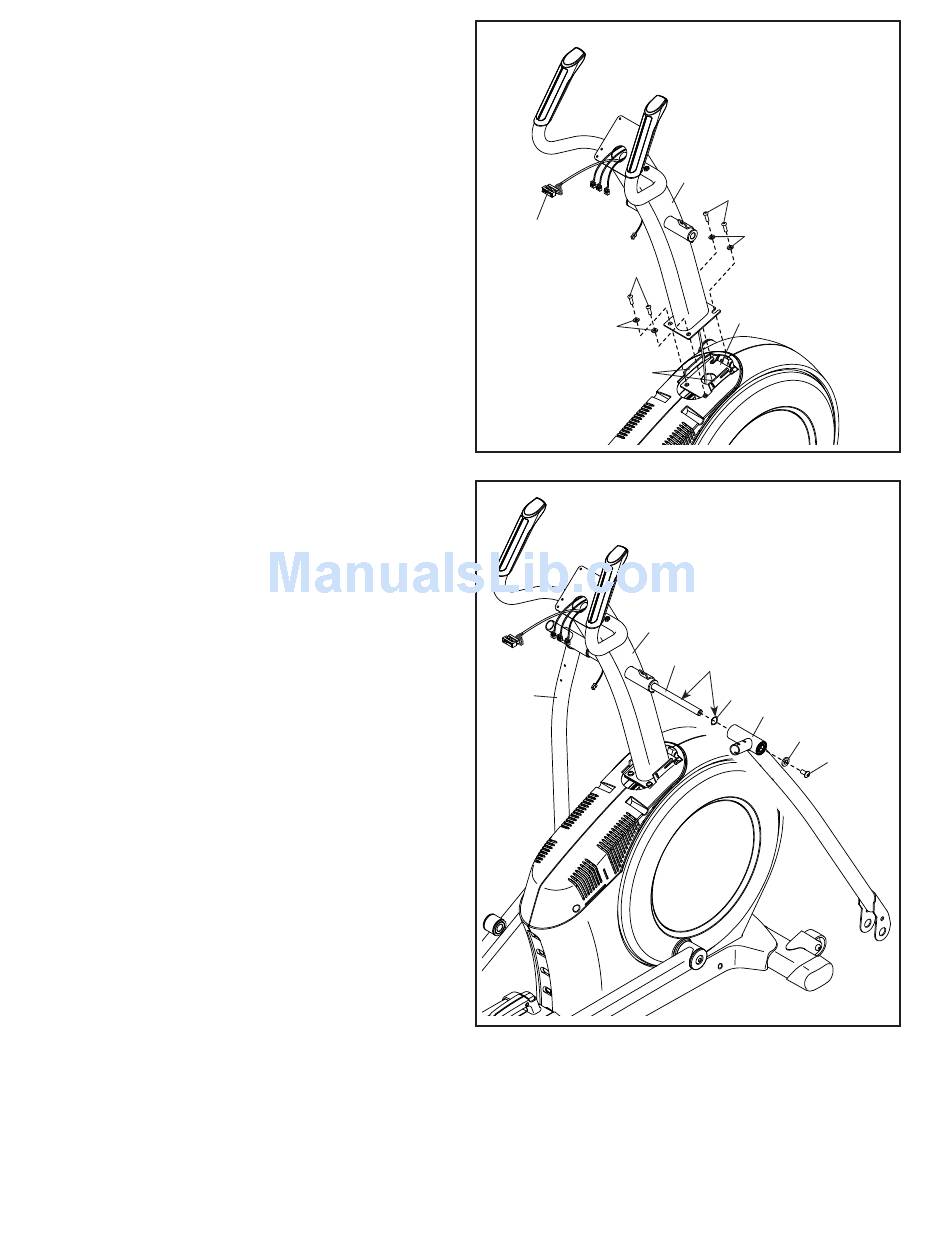

6. Tipp: Kerülje el felső vezeték (110)
becsípődését. Kerülje el a jelzett műanyag
lapok megrongálását. Illessze a tartóoszlopot
(4) a vázba (1).
Rögzítse a tartóoszlopot (4) négy M10 x 25mm
csavarral (92) és négy M10 osztott alátéttel
(105).
7. Egy műanyag zacskót használva a kezei tisztán
tartására, tegyen egy adagot a tartozék zsírból
a forgócsap tengelyre (35) és a két 16mm
hullámos alátétre (54).
Dugja a forgócsap tengelyt (35) tartóoszlopon
(4) át, majd centrírozza. Tipp: Segíthet, ha egy
gumikalapácsot használ.
Keresse meg a jobb felsőtest lábat (60) és állítsa
be az ábra szerint.
Csúsztassa rá a 16mm hullámalátétet (54) és a
jobb felsőtest lábat (60) a forgócsap tengely (35)
jobb oldalára.
Ismételje meg e lépéseket a bal felsőtest
lábra (46) vonatkozóan.
Csavarjon be egy-egy M8 x 13mm csavart (82)
és egy-egy M8 alátétet (97) a forgócsap tengely
(35) mindegyik végébe.
