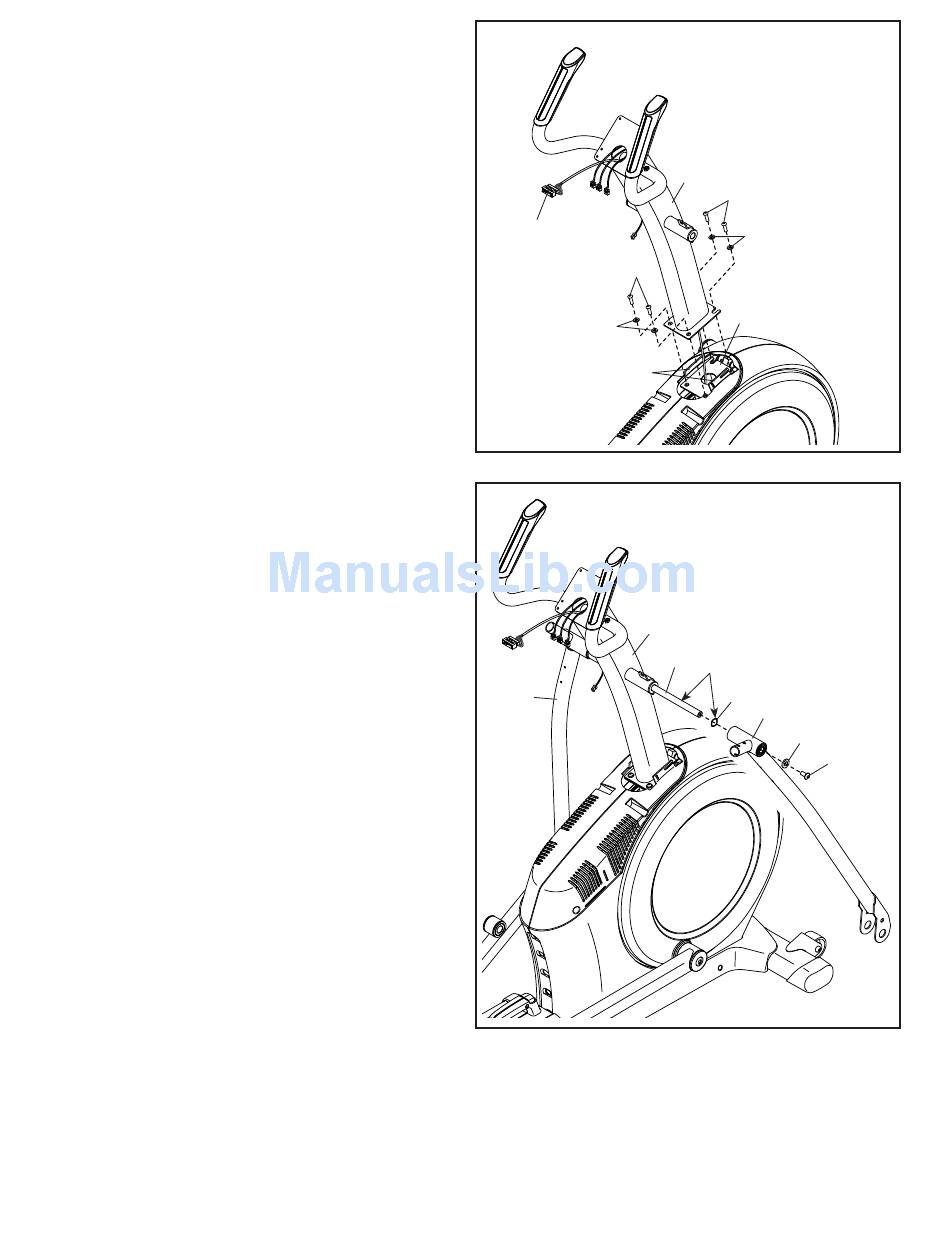

6. Conseil : éviter de coincer le Fil Supérieur
(110). Évitez d'abîmer les languettes en plas-
tique indiquées. Posez le Montant (4) sur le
Cadre (1).
Fixez le Montant à l'aide de quatre Vis M10 x
25mm (92) et quatre Rondelles Fendues M10
(105).
7. À l'aide d'un sac en plastique protégeant vos
doigts, appliquez une partie de la graisse incluse
sur l'Axe de Pivot (35) et sur deux Rondelles
Ondulées 16mm (54).
Introduisez l'Axe de Pivot (35) dans le Montant
(4) et centrez-le. Conseil : il peut s'avérer utile
d'employer un maillet en caoutchouc.
Identifiez la Jambe PSC Droite (60) et orientez-
la tel qu'il est illustré.
Glissez une Rondelle Ondulée 16mm (54) et la
Jambe PSC Droite (60) sur le côté droit de l'Axe
de Pivot (35).
Répétez ce processus avec la Jambe PSC
Gauche (46).
Vissez une Vis M8 x 13mm (82) accompagnée
d'une Rondelle M8 (97) dans chacune des extré-
mités de l'Axe de Pivot (35) au même moment.
6
110
92
105
Languettes
7
4
46
9
Éviter de coincer le Fil
Supérieur (110) et d'abî-
mer les languettes
4
92
105
1
35
Graisser
54
60
97
82
